凸面平焊盲板法兰结构设计

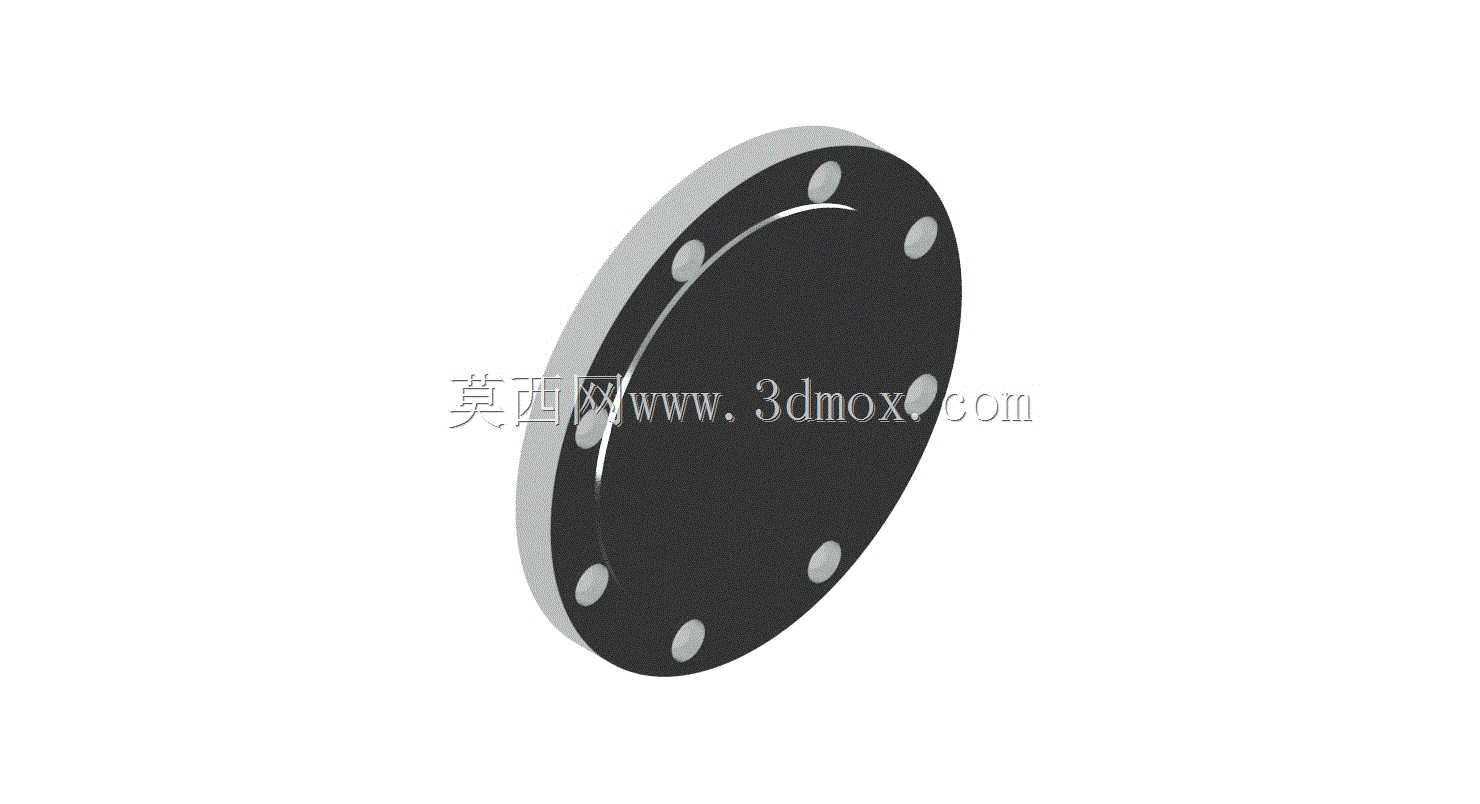

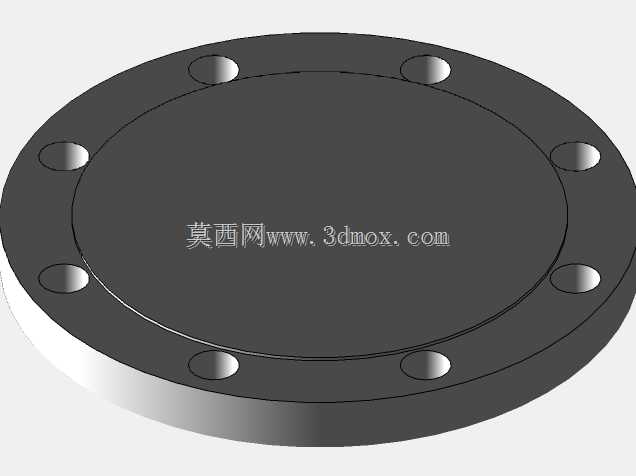

　　在工业管路系统的运维与搭建场景中，这类凸面盲板法兰常被用于管路末端的临时或永久封堵作业，也可在设备检修阶段截断管路介质通路，避免介质泄漏引发的安全隐患，常见于化工流体输送、市政给排水、暖通空调管路以及压力罐体的端口封堵环节。不同于普通的焊接封板，该法兰采用螺栓连接的装配形式，无需在现场进行焊接作业，拆装效率更高，也便于后期管路拓展时快速拆除封堵，恢复管路连通状态。从结构设计逻辑来看，该盲板法兰整体为圆盘式结构，密封面采用凸面形式，相比平面密封结构，凸面结构能够在螺栓预紧力作用下让密封垫片获得更集中的压应力，在中低压管路工况下能有效提升密封可靠性，减少介质渗漏的概率。法兰盘沿圆周方向均匀分布8个螺栓通孔，孔位的分度圆直径与同压力等级、

　　同公称通径的平焊法兰完全匹配，安装时可直接与对应规格的管路法兰配对，通过穿装螺栓施加预紧力，将密封垫片压紧在两个法兰的密封面之间，实现管路端口的密封封堵。设计过程中需要重点控制螺栓孔的位置度公差，若单个孔位偏移量过大，会导致现场安装时螺栓无法顺利穿装，强行装配会产生额外的装配应力，长期运行下容易出现法兰变形、密封失效的问题；同时密封面的平面度需要严格管控，表面不能有径向划痕、凹坑等缺陷，否则会在密封面处形成泄漏通道，即使加大螺栓预紧力也无法完全封堵渗漏路径。从安装边界来看，该法兰的整体厚度根据公称压力等级匹配设计，能够承受对应工况下的管路内压，不会因为介质压力作用出现鼓胀变形；法兰的外径尺寸小于配对法兰的螺栓分布圆外侧边界，

　　安装后不会超出管路的外围安装空间，适合在管路排布紧凑的车间、设备舱内部使用。不同于带颈对焊法兰，该平焊形式的盲板法兰加工难度更低，生产时直接采用板材切割下料后进行车削加工即可完成，生产周期短，成本更具优势，适合批量应用在压力等级不高的常规管路系统中。在实际选型应用时，需要根据管路的公称通径、工作压力、输送介质的腐蚀特性匹配对应的法兰材质与密封垫片类型，若输送腐蚀性介质，还需要在法兰密封面做防腐衬层处理，避免介质长期侵蚀密封面导致密封失效。建模过程中，先以法兰中心为原点绘制圆盘基体草图，拉伸生成法兰的主体结构，再根据螺栓孔的分度圆尺寸绘制单个螺栓孔草图，通过圆周阵列命令生成所有均匀分布的螺栓孔，最后对密封面进行凸台结构的拉伸与倒角处理，所有尺寸参数均遵循对应压力等级的法兰标准规范，确保模型导入装配环境后能够与其他管路配件完成无干涉装配，可直接用于管路系统的整体布局校验、安装工艺模拟以及工程出图参考。
