异径斜接三通金属管路连接件结构

　　在流体输送管路系统的布设作业中，异径斜接三通是解决不同管径管路非垂直交汇分流需求的核心配件，这类结构常出现在化工介质输送管网、建筑给排水支路接驳、暖通空调冷媒管路分流、工业设备液压油路分支等场景中，当主路管路需要引出一条管径更小、且存在特定夹角的支路时，常规正三通无法适配安装角度与管径差的要求，异径斜接三通就成为管路布设时的首选结构。从实际使用场景来看，这类斜接异径三通的应用场景覆盖了绝大多数需要非正交管路分流的工况，比如在厂房压缩空气管网布设中，主路通常采用大口径管路保障整体供气流量，当需要为单台用气设备引出供气支路时，若设备接口位置与主路存在偏移，采用斜接结构的异径三通可以减少管路弯折次数，降低管路内的流体阻力，

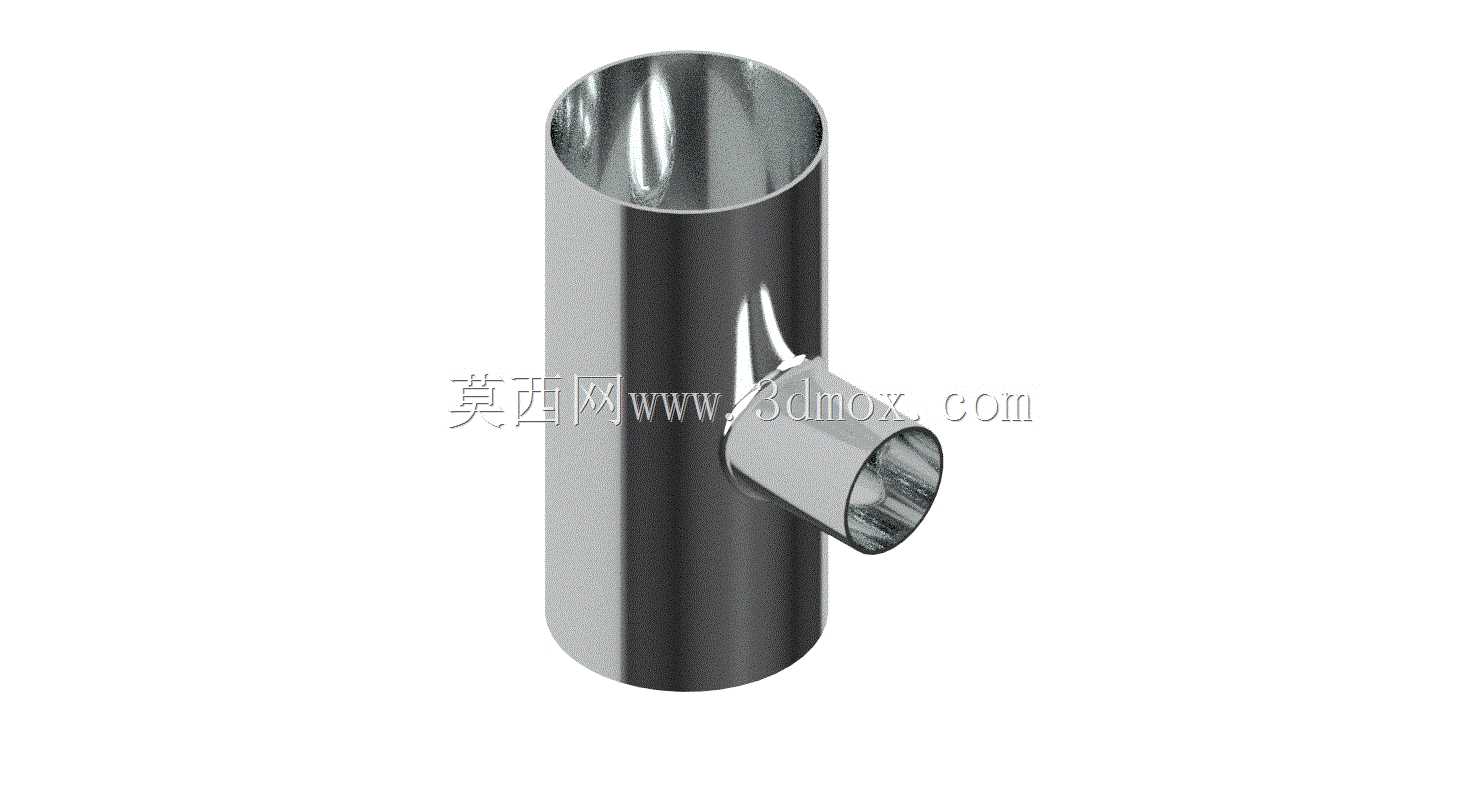

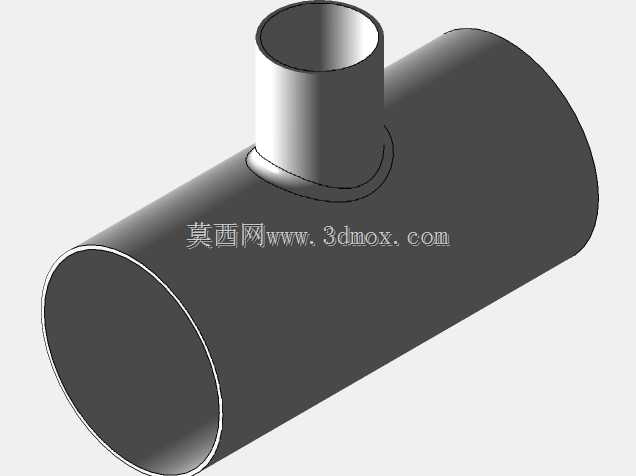

　　避免直角弯头带来的压损过大问题；在建筑给排水系统中，当竖向主排水立管需要接出同层排水的横支管时，采用斜向接出的异径三通可以优化排水流向，减少排水时的水塞现象，降低管路通水时的噪音，同时避免正三通结构容易出现的杂物淤积堵塞问题。从结构设计的角度来看，这款斜接异径三通的主体为等径直筒段，作为管路的主流通通道，筒壁侧向斜向接出一段直径更小的短管段作为支路接口，两段筒体的相贯线位置做了平滑过渡处理，避免结构应力集中，同时保障管路内壁的流畅性，减少流体在交汇位置的湍流现象。主筒体的两端为标准管路对接端口，可适配同规格的金属管路焊接、卡接或者螺纹连接需求，支路端口的直径与主筒体存在明确的尺寸差，对应小一级的管路接驳标准，

　　斜向接出的角度经过流体力学优化，既能够满足现场安装的空间避让需求，也能尽可能降低支路分流时对主路流体流态的干扰。在建模过程中，这类管件的核心难点在于相贯线的精准处理，需要先确定主筒与支筒的轴线夹角、两者的中心距参数，再通过布尔运算切除相交区域的多余材料，之后对相贯位置的内外壁做圆角过渡处理，既要保证外壁的焊接工艺余量，也要保证内壁的光滑无凸起，避免流体输送过程中残留介质或者挂附杂物。从安装边界来看，这类斜接三通的安装需要预留足够的操作空间，主筒体两端对接管路时，需要保证两端管路的同轴度偏差在允许范围内，避免对接后产生额外的结构应力，支路接口对接时需要注意斜向角度与待接支路的走向匹配，避免强行掰动管路对接导致的接口变形或者密封失效。

　　在不同的应用场景下，这类管件的材质选择也存在差异，用于普通给排水场景时多采用镀锌碳钢材质，兼顾成本与防锈能力；用于化工腐蚀性介质输送时多采用304或者316不锈钢材质，提升耐腐蚀性能；用于液压油路系统时则会采用高压无缝钢管制作，能够承受更高的管路工作压力。结构设计时还需要考虑管路的承压能力，不同壁厚的管件对应不同的公称压力等级，相贯线位置作为整个三通的结构薄弱点，需要做适当的壁厚补强处理，避免长期承压运行过程中在相贯位置出现开裂泄漏的问题。在实际管路排布的三维建模过程中，这类标准管件的模型可以直接调用装配，能够大幅提升管路设计的效率，设计人员只需要根据管路的管径参数、支路夹角参数选择对应规格的三通模型，就可以快速完成管路交汇位置的装配，不需要每次都重新绘制相贯线结构，同时标准化的模型也能保障后续生成工程图纸时的尺寸准确性，避免加工制作时出现尺寸偏差。
