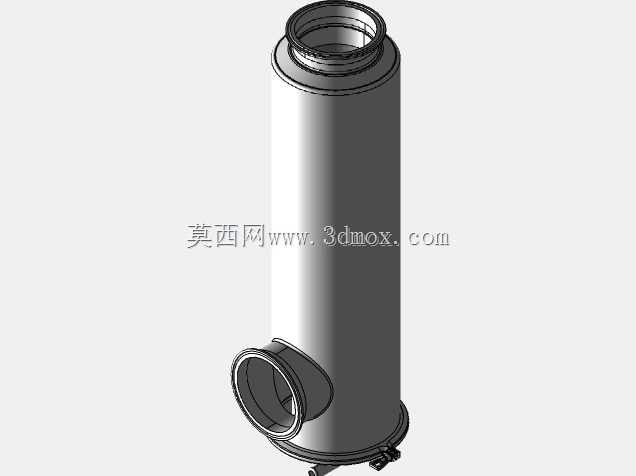

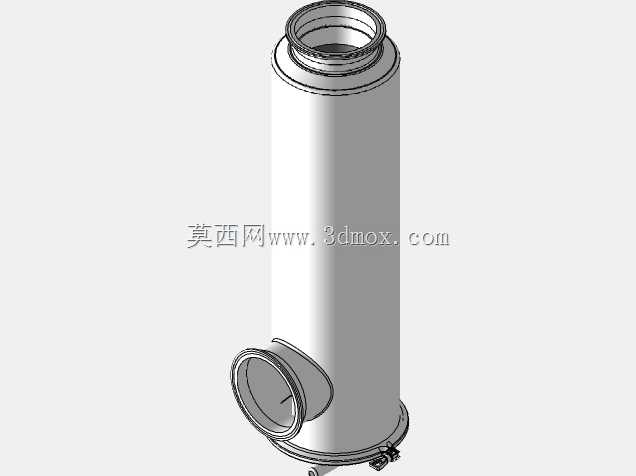

4英寸角式管道过滤器F1500TC结构设计

　　这款角式管道过滤部件，主要应用在食品饮料、精细化工、制药纯化水等对管路卫生等级有要求的流体输送场景中，安装在泵阀入口、换热设备前端、灌装管路支路等位置，用来拦截流体中裹挟的硬质颗粒、絮状杂质、密封碎屑等异物，避免下游精密设备出现阀芯卡滞、换热面结垢堵塞、灌装头堵料等常见工程问题。不同于直通式过滤器需要在直管段预留足够抽芯空间的安装要求，角式结构采用侧进底出的流道走向，能够直接适配管路90度转向的安装节点，在空间紧凑的车间管路布局里，不用额外增加弯头管件来凑安装空间，能有效减少管路焊点与流体阻力损失。

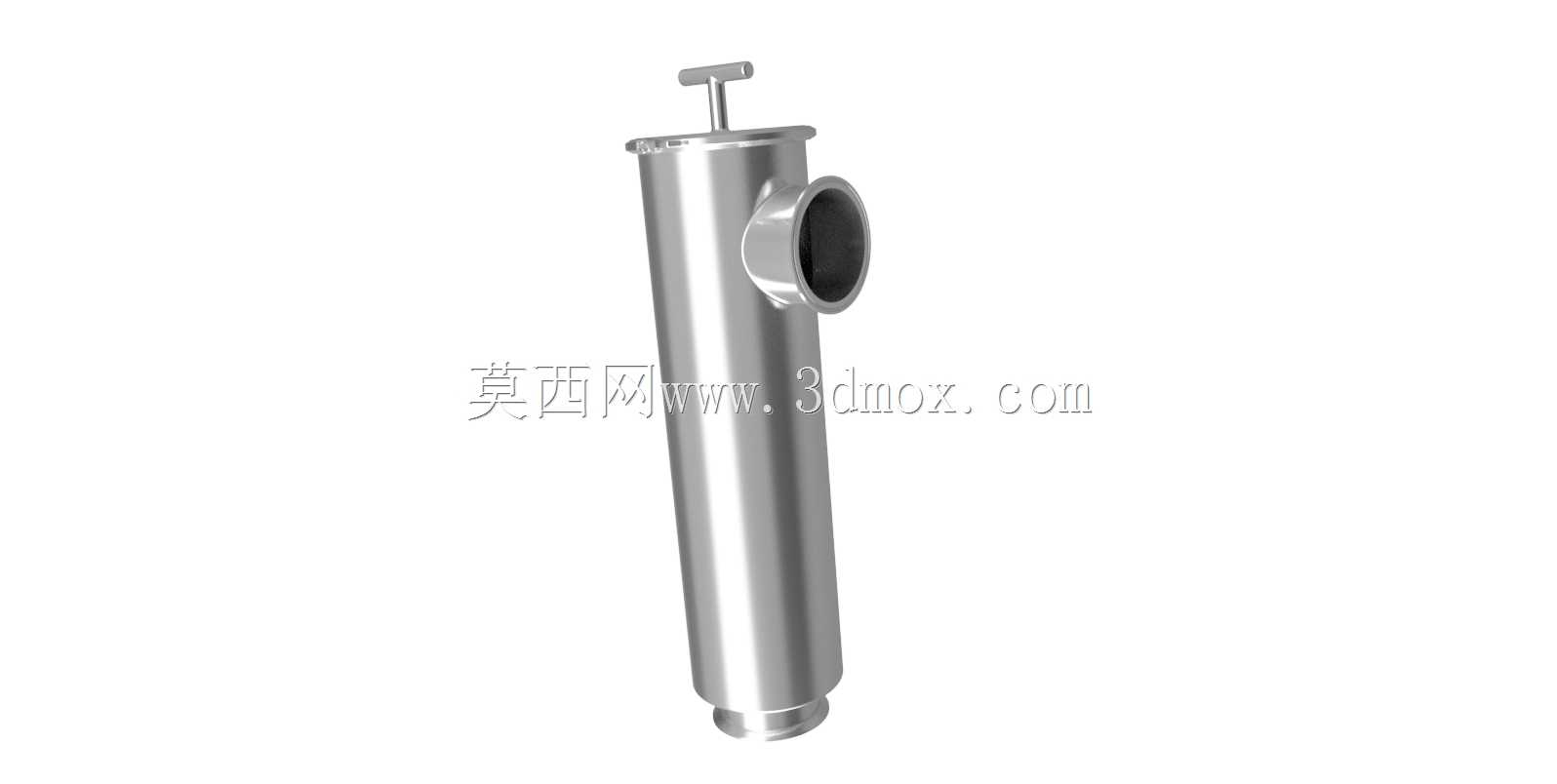

　　从结构设计逻辑来看，整体筒体采用卫生级不锈钢薄壁拉伸成型，内外壁做镜面抛光处理，流道内壁没有直角死角，避免物料残留滋生微生物，符合食品级管路的CIP清洗要求。顶部设置的T型提拉手柄，和内部的滤篮承托结构直接相连，日常维护的时候不需要把整个过滤器从管路上拆下来，只需要松开顶部的快装压箍，提拉手柄就能把滤篮整体抽出，清理完截留的杂质之后直接复位即可，整个维护过程不需要额外工具，单人就能在数分钟内完成，大幅降低生产线停机维护的时间成本。侧面的进料接口和底部的出料接口都采用标准快装卡盘结构，和同规格的卫生级管路、阀门可以直接适配，不需要额外加工转换接头，安装对位的时候容错率更高，现场施工的时候不用反复调整管路角度来对齐接口。

　　从安装边界尺寸来看，4英寸规格的这款过滤器，筒体直径适配DN100的通径要求，侧接口中心到底部出料接口端面的垂直距离，刚好匹配标准4英寸90度弯头的安装中心距，替换原有管路弯头的时候不需要调整上下游管道的固定支架位置，直接替换就能完成安装。滤篮的过滤精度可以根据实际工况更换不同网孔的滤网，从粗滤的10目到精滤的200目都能适配，滤篮和筒体之间采用硅胶密封圈做端面密封，不会出现流体短路走旁通的情况，保证所有流过的流体都经过滤网拦截。顶部的压合结构采用快装卡箍式设计，密封压力均匀，不会因为管路压力波动出现漏液的情况，额定工作压力适配常规1.0MPa的管路压力等级，满足大多数常压流体输送工况的使用要求。

　　在实际选型应用的时候，需要注意安装时流体走向必须和筒体上的流向标识一致，侧口为进料端、底口为出料端，如果装反的话会导致滤篮被流体压力顶歪，直接失去过滤效果，还可能造成滤网破损。另外安装位置要预留出顶部提拉手柄的操作空间，至少要留出和筒体高度相当的垂直空间，方便后续抽出滤篮做清理。在泵入口安装的时候，要注意过滤器的压力损失，不能因为加装过滤器造成泵的入口气蚀余量不足，通常选型的时候过滤器的通径要比泵入口口径大一个规格，或者选择过滤面积更大的长款筒体，降低流阻。这款结构的过滤器因为没有多余的外露部件，整体外形流畅，也可以用在户外管路的安装场景，不锈钢材质本身的抗锈蚀能力，不用额外做防腐涂装就能适应潮湿、轻度腐蚀的使用环境。
