卧式承压储液罐体带爬梯结构设计

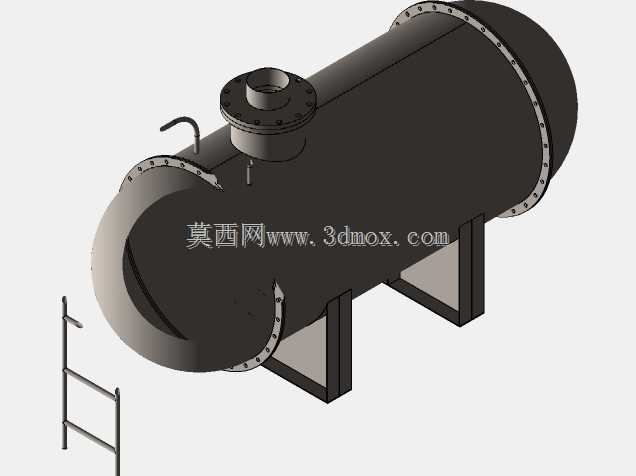

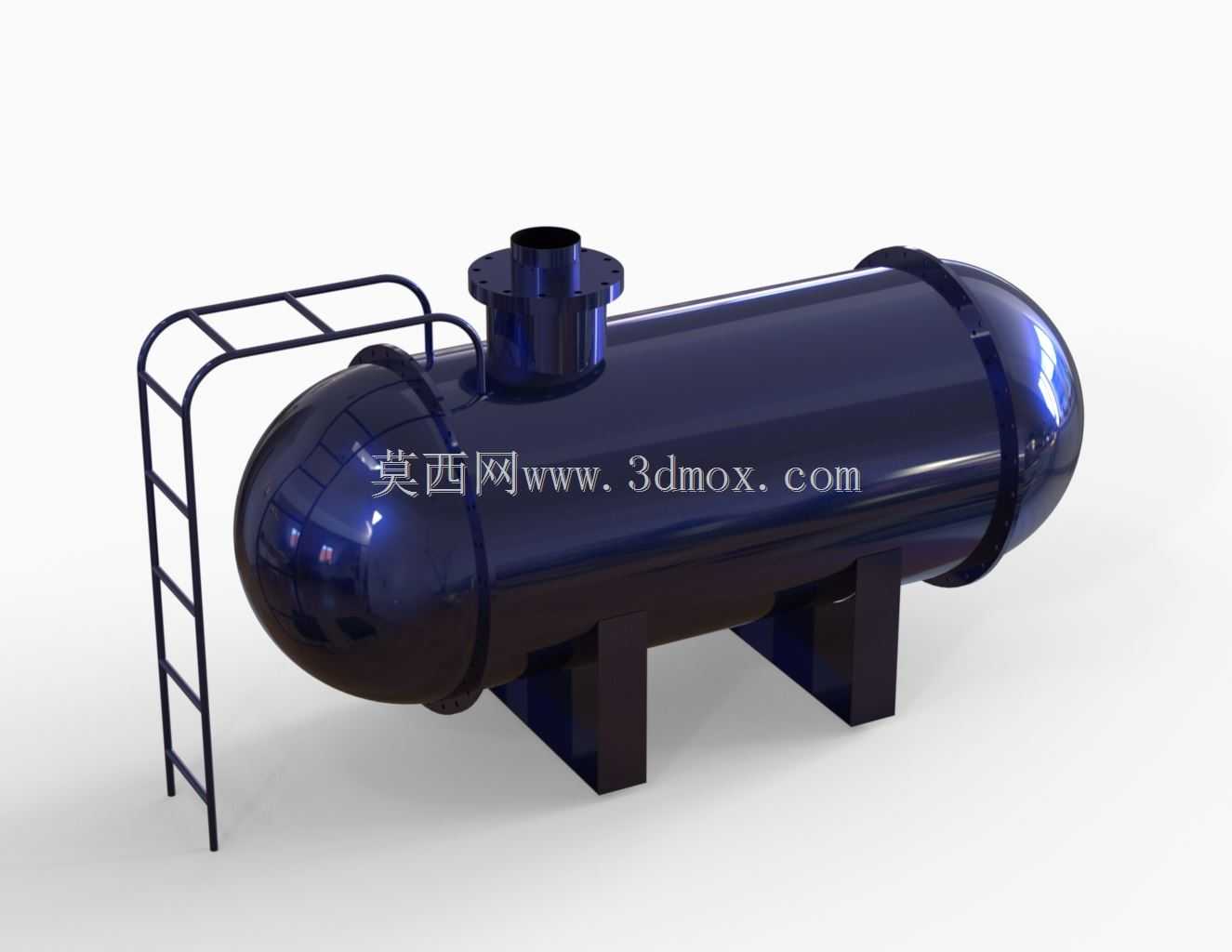

　　在化工、暖通、水处理及工业流体输送场景中，卧式承压储液容器是承担介质缓冲、暂存、气液分离功能的核心静设备，本次呈现的三维结构完整还原了这类设备的工程化落地形态，可直接用于方案布置、结构校核与施工交底参考。从实际应用场景来看，这类卧式罐体常被布置在车间设备层、换热站、污水处理站的室外或半室内区域，相比立式储罐，它的重心更低，对安装基础的承重均匀性要求更友好，适合大容积、中等压力等级的介质存储场景，尤其适配厂区空间高度受限、需要预留顶部操作空间的工况。

　　设备的核心功能围绕承压储放流体介质展开，筒体采用等直径圆筒加两端标准椭圆封头的结构形式，椭圆封头的曲面曲率连续，能有效分散内部介质压力带来的壁面应力，避免平板封头存在的应力集中缺陷，适合0.1-1.6MPa的常规中低压工况。顶部设置的带颈对焊法兰接口，是介质进出、仪表安装或人孔检修的核心通道，法兰的密封面形式、螺栓孔分布都遵循通用管法兰标准，可直接匹配同压力等级的工艺管道、阀门或检测仪表，不需要额外做转接结构设计。

　　支撑结构采用双鞍式支座，这是卧式容器的标准支撑形式，两个支座分别布置在靠近两端封头的位置，距离封头切线的距离控制在筒体直径的0.2倍范围内，既可以避免支座处筒体产生过大的局部剪切应力，也能预留出封头焊接、无损检测的操作空间。支座的立板与底板采用焊接结构，底板预留地脚螺栓安装孔，可直接通过膨胀螺栓或预埋螺栓固定在混凝土基础上，安装时需要在支座与基础之间垫设减震垫板，抵消设备运行时的微振动与热胀冷缩位移。

　　侧面配置的直爬梯是为顶部操作、检修设计的附属结构，爬梯采用圆钢弯折成型，踏步间距控制在300mm，符合工业操作平台的人行踏步尺寸要求，爬梯顶部设置弧形护笼延伸段，可直接与顶部操作平台的护栏衔接，避免人员攀爬时发生坠落风险。爬梯与罐体壁面之间预留150mm的净距，保证人员攀爬时脚部有足够的活动空间，爬梯的固定件采用抱箍形式与筒体连接，不直接在筒体壁板上焊接固定件，避免焊接热影响区破坏筒体的承压性能，也方便后期检修时拆卸调整。

　　从设计思路来看，整个结构优先遵循压力容器的常规设计规范，筒体壁厚根据设计压力、介质腐蚀裕量、材料许用应力计算确定，所有焊接接头都预留了坡口结构，可满足全焊透焊接要求，焊后需要做整体消除应力热处理与水压试验。外形尺寸上，筒体长度与直径的比值控制在3:1，是卧式储罐的最优长径比范围，既保证足够的存储容积，也避免长径比过大导致筒体跨中挠度超标。安装边界方面，设备的总宽度由鞍座底板的外伸尺寸决定，总高度包含筒体直径、顶部法兰高度、爬梯高度，安装时需要在罐体周围预留不小于800mm的检修通道，顶部法兰上方预留不小于1.2m的管道安装与操作空间，爬梯侧预留不小于1m的人员通行空间，避免与周边管道、其他设备产生干涉。

　　细节设计上，筒体表面预留了液位计、压力表、安全阀的接口位置，可根据实际工艺需求选配对应的检测与安全附件，封头位置预留了排污口接口，方便定期排空罐体内的沉积杂质。整个结构的所有零部件都采用参数化建模，修改筒体直径、长度、压力等级参数时，法兰尺寸、支座规格、爬梯尺寸都能同步联动调整，可快速适配不同容积、不同工况的设计需求，大幅提升同类型设备的设计效率。建模过程中严格还原了实际加工的工艺细节，比如封头与筒体的对接焊缝余高、支座的焊接倒角、爬梯的弯折圆角都做了还原，没有出现工艺无法实现的理想化结构，可直接导入工程软件做有限元应力校核、管道应力分析，也可用于施工前的三维排布交底，减少现场安装的干涉问题。
