台达24V150W开关电源结构设计

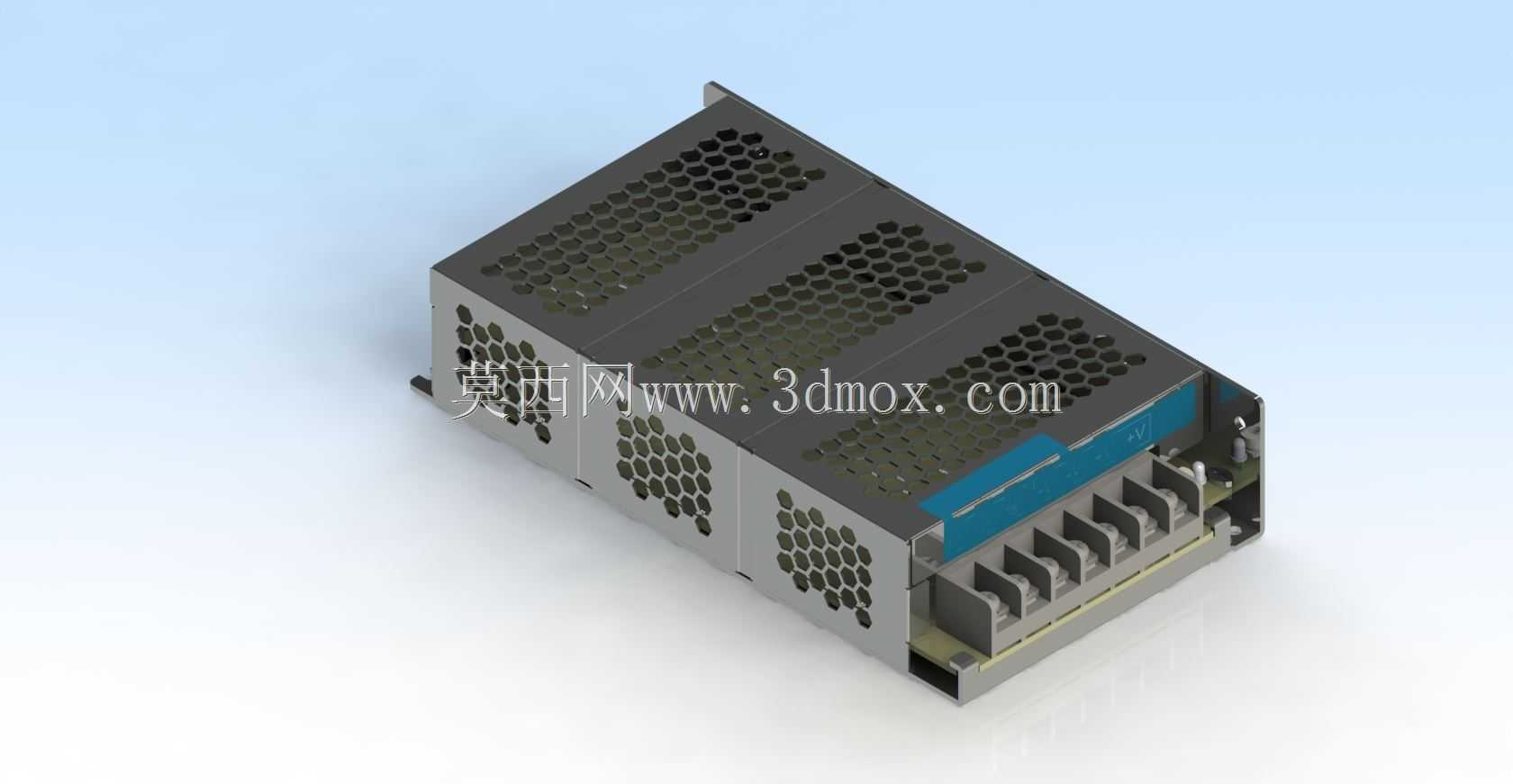

　　在工业自动化控制柜、小型设备电控系统、传感检测组网等场景里，24V直流供电是最通用的供电制式，这类150W功率等级的开关电源，是中小功率负载配电的核心部件，常被安装在控制柜内的DIN导轨或者安装板上，给PLC输入输出模块、光电传感器、中间继电器、小型直流电机、现场总线模块等器件提供稳定的直流供电。从结构设计来看，这款电源采用全金属封闭外壳，壳体表面冲制了密集的六边形通风孔，这类开孔设计一方面能最大化壳体的通风散热面积，让内部功率器件、变压器、整流桥工作时产生的热量能通过空气对流快速散出，避免内部积热导致器件寿命衰减；另一方面金属冲孔外壳能形成连续的电磁屏蔽层，阻隔内部开关电路工作时产生的高频电磁干扰向外辐射，

　　同时也能阻挡外部环境的粉尘、金属碎屑直接接触内部带电部件，提升工业现场使用的防护能力。壳体的安装边界设计充分考虑了柜内安装的兼容性，底部预留了标准导轨安装的卡扣结构，也预留了螺丝固定的安装孔位，既可以快速卡装在35mm标准DIN导轨上，也能通过M4螺丝直接固定在电控箱的安装背板上，安装孔位的间距符合通用工业电源的安装尺寸规范，替换同功率等级其他品牌电源时不需要重新在安装板上打孔，降低现场改造的工作量。接线端的设计采用栅栏式接线端子排，端子排布置在电源的输出侧，每个接线位都标注了清晰的极性标识，交流输入、接地、直流输出的端子分区明确，接线时不需要额外查阅说明书就能快速区分接线位，端子的压线范围能适配0.5-2.5平方毫米的多股铜芯线，

　　满足不同功率负载的接线线径要求，端子之间的绝缘隔板高度足够，能避免接线后线头裸露导致的相间短路风险。内部结构的布局上，功率变压器、滤波电容、整流桥、开关管等发热器件都紧贴壳体的金属内壁安装，通过导热垫将器件热量传导到金属外壳上，借助整个外壳的金属表面积辅助散热，不需要额外加装散热风扇就能满足150W功率下的长期连续工作需求，无风扇的结构设计也避免了风扇转动带来的积尘、噪音、机械寿命损耗问题，适合在长时间连续运行的工业设备上使用。外壳的拼接结构采用卡扣加少量固定螺丝的设计，拆卸维护时只需要拧下侧边的固定螺丝就能打开外壳，对内部保险丝、滤波器件进行检修更换，外壳的边缘都做了折边钝化处理，安装和维护时不会划伤操作人员的手部。

　　在实际选型应用中，这款电源的150W功率输出能力，能同时带动总功率不超过120W的24V直流负载，预留了20%左右的功率余量，避免负载启动时的冲击电流导致电源触发过流保护，适合用在小型单机设备、检测工位治具、实验室测试台架等场景的配电设计中，建模时还原了外壳的所有开孔细节、端子的排布位置、安装卡扣的结构尺寸，能直接导入到电控柜的三维布局装配中，用来校验柜内安装空间、接线走线的干涉情况，也能作为电源类产品结构设计的参考案例，分析工业开关电源在散热、屏蔽、安装兼容性上的设计思路。
