森林轴绞车用花键传动轴结构设计

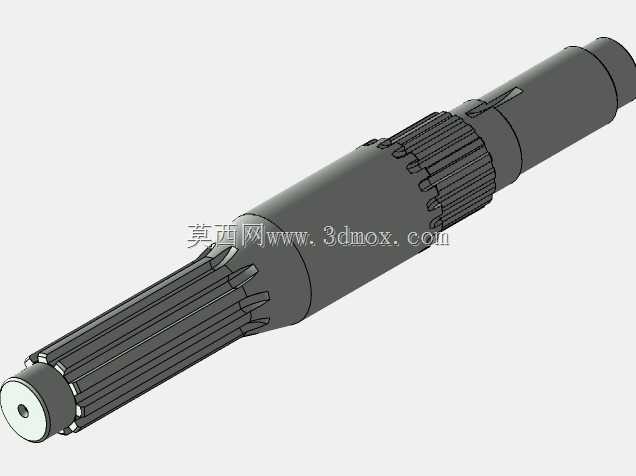

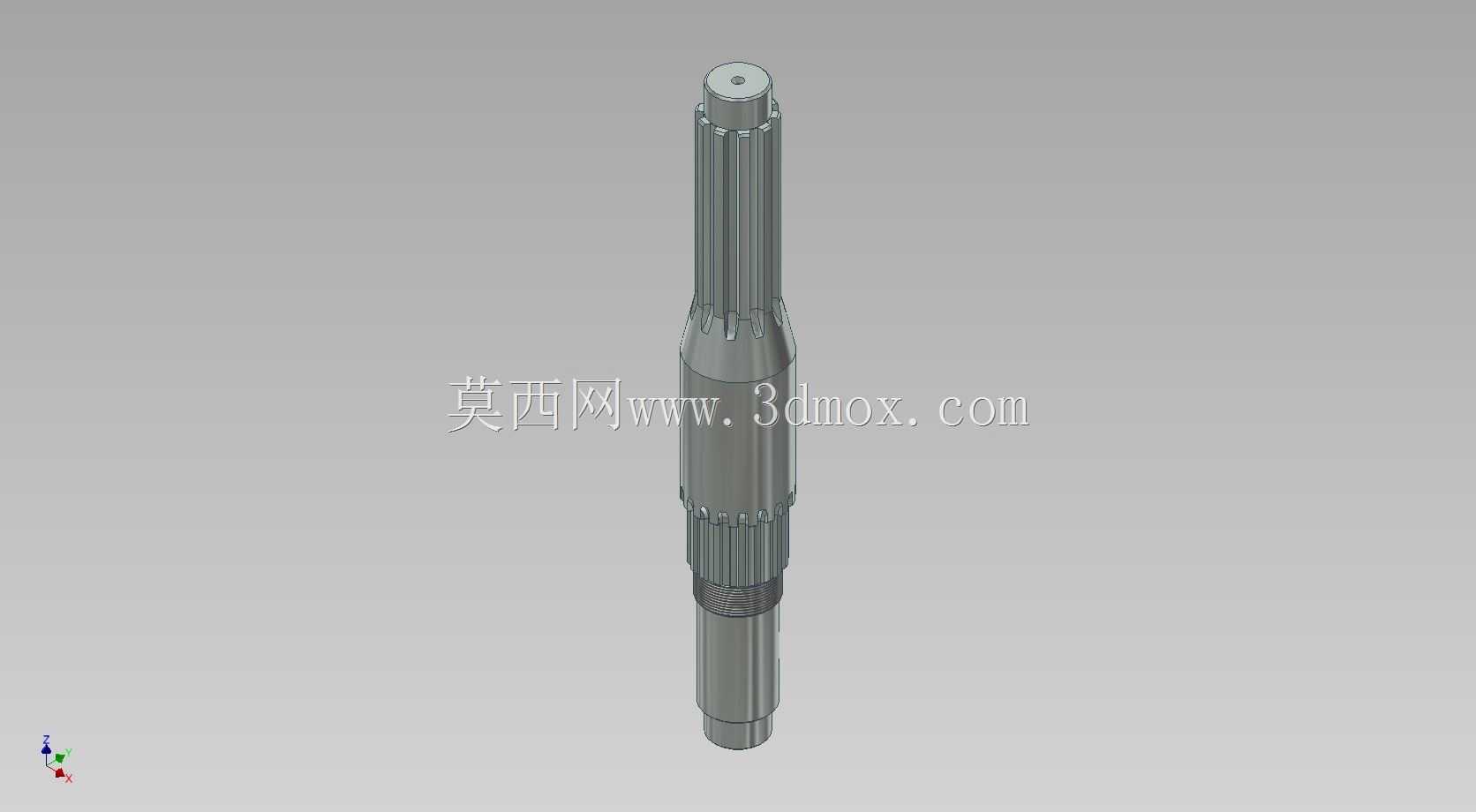

　　这款轴类零件是面向林区集材作业场景下的森林轴绞车开发的核心传动构件，在整套绞车的动力传递链路里承担着扭矩传输、载荷承载的核心作用，林区作业的工况远比常规工业场景复杂，地面起伏大、作业时负载波动频繁，还会面临树枝剐蹭、泥水侵蚀、低温环境下润滑性能下降等问题，这就要求传动轴在结构设计阶段就把各类极端工况的载荷冗余考虑到位。从结构布局来看，整根轴采用阶梯式变径设计，不同轴段的直径匹配对应安装部件的受力需求，避免整根轴采用等径设计带来的材料浪费与重量冗余，同时也方便各个配套零件的轴向定位与装配。轴的上端设置有外花键结构，这部分是和绞车的驱动端传动毂配合的部位，花键采用渐开线齿形，相比矩形花键，渐开线花键的齿根强度更高，承载时的应力集中更小，能够承受绞车启动瞬间的冲击扭矩，也能适应林区作业时频繁正反转带来的交变载荷，花键段的长度经过匹配计算，既保证配合长度足够传递额定扭矩，也预留了少量轴向窜动空间，避免装配误差带来的卡滞问题。花键段下方设置有环形定位轴肩，这个轴肩的端面垂直度有严格公差要求，是驱动端传动毂的轴向定位基准，装配时传动毂端面贴合轴肩后，能够保证传动部件的同轴度，减少高速转动时的径向跳动，降低运转噪音与轴承的额外载荷。轴身中段设置有两处环形凹槽，一处是用于安装轴用弹性挡圈的卡槽，用来对中间位置的支撑轴承做轴向限位，另一处是密封件安装槽，用来装配骨架油封，阻挡绞车壳体内的润滑油泄漏，同时避免外部的泥水、木屑进入壳体内部污染润滑介质，

　　这处密封槽的槽宽与槽深公差控制严格，保证油封装配后有合适的压缩量，既不会因为压缩量过大导致油封过早磨损，也不会因为压缩量不足出现密封失效。轴的下段同样设置有花键结构，这部分是和绞车的卷筒驱动毂配合的部位，将经过减速后的扭矩传递到卷筒上，实现钢丝绳的收放动作，下段花键的参数与上端花键做了差异化设计，匹配卷筒端更低转速、更大扭矩的受力特性，齿厚与齿高都略大于上端花键，避免大扭矩下出现齿面压溃或者断齿问题。轴的最下端是光轴段，作为末端支撑轴承的安装位，这部分的表面粗糙度要求达到Ra0.8，保证轴承内圈与轴面的配合紧密，避免跑圈内圈的问题出现，轴的最末端设置有倒角，方便轴承装配时的导入，不会刮伤轴承内圈的配合面。从安装边界来看，

　　整根轴的轴向定位依靠两端的轴承与轴肩、挡圈配合实现，径向定位完全依靠两处支撑轴承的安装座孔保证同轴度，设计时两个轴承安装位的同轴度公差控制在0.02mm以内，避免装配后轴出现挠曲变形，导致运转时的振动过大。在设计思路上，这款轴没有采用一味加大轴径的方式提升强度，而是通过有限元受力分析，在应力集中的轴肩位置做了圆角过渡处理，圆角半径经过优化，既不会因为圆角过大导致配套零件无法装配到位，也能有效降低轴肩位置的应力集中系数，提升轴的疲劳寿命，应对林区作业时频繁的冲击载荷。材料选择上适配这类传动件的常规需求，采用调质处理的合金结构钢，表面花键位置做高频淬火处理，提升齿面的硬度与耐磨性，避免长期频繁正反转带来的齿面磨损，

　　光轴安装轴承的位置也做了表面淬火，保证配合面的硬度，防止轴承内圈蠕动磨损轴面。实际装配时，整根轴从绞车壳体的上端装入，依次穿过驱动毂、上支撑轴承、密封件、卷筒驱动毂、下支撑轴承，最后通过轴端挡圈锁紧轴向位置，装配过程不需要复杂的专用工装，各个阶梯轴段的导入倒角都做了优化，方便现场维修时的拆装作业，毕竟林区作业点距离维修站点较远，拆装便捷性能够大幅降低设备故障后的停机时间。在实际作业过程中，这根轴需要传递的扭矩会随着集材时木材重量的变化出现大幅波动，比如拖拽湿滑坡面的木材时，瞬间冲击扭矩可能达到额定扭矩的2-3倍，所以在设计时安全系数取到了2.5以上，保证极端载荷下不会出现轴断裂的问题。同时轴的整体重量经过优化，在保证强度的前提下尽可能缩减非受力段的轴径，降低整套绞车的自重，方便绞车在林区移动作业时的转运，毕竟林区很多作业区域没有成型道路，设备重量过大就会增加转运的难度。
