焊接设备用焊丝收纳卷盘结构设计

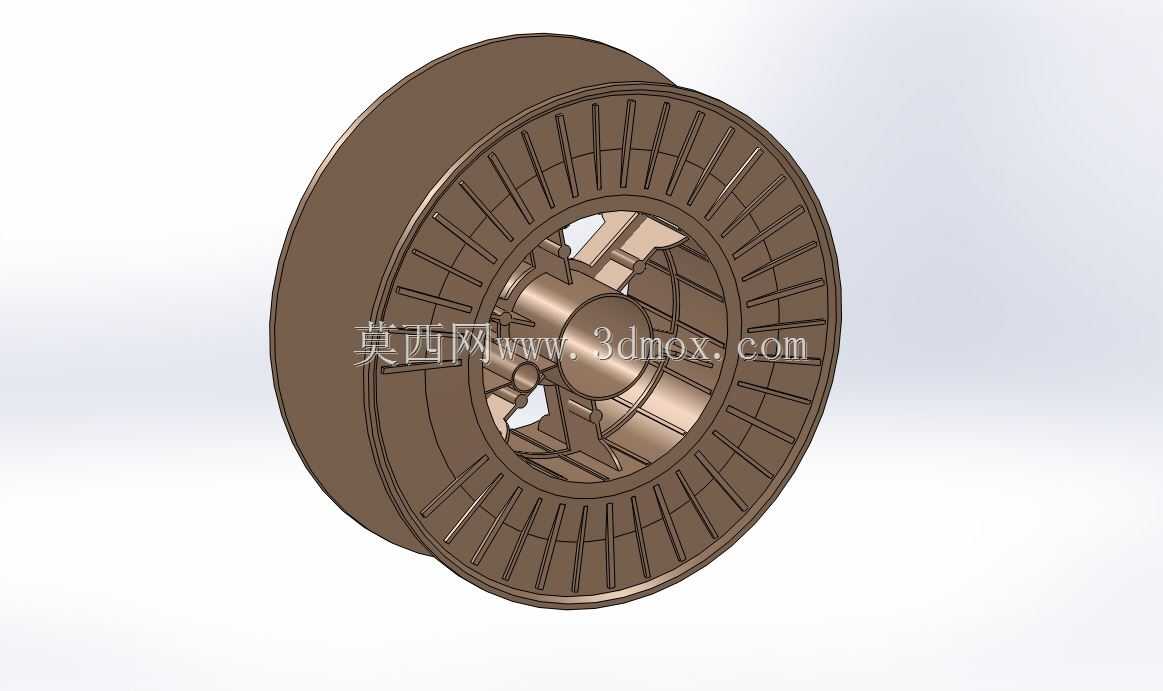

　　在焊接作业场景中，焊丝的规整收纳与顺畅送进是保障焊接过程连续、焊缝成型稳定的核心前提之一，这款卷盘正是为适配常规熔化极气体保护焊、埋弧焊等设备的焊丝承载需求开发的配套承载构件。日常车间作业里，成盘焊丝如果没有适配的卷盘约束，很容易出现散圈、打结、外层焊丝氧化沾染杂物的问题，轻则导致送丝卡顿中断焊接节奏，重则因为送丝速度波动造成焊缝气孔、未熔合等质量缺陷，这款卷盘的结构设计完全围绕焊丝存储与送进的实际工况展开。从结构功能来看，卷盘采用双侧挡边加中间卷筒的经典盘类结构，两侧挡边的径向高度完全覆盖常用规格焊丝的缠绕层最大外径，能避免缠绕过程中焊丝从侧边滑出脱落，挡边内侧做了微小的拔模斜度，既方便注塑或者冲压成型后的脱模工序，

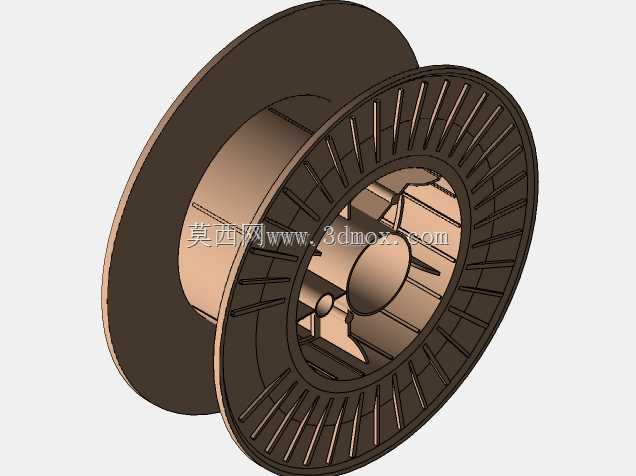

　　也能在焊丝逐层缠绕时引导焊丝整齐排布，减少层与层之间的卡滞。中间的卷筒部分是承载焊丝缠绕张力的核心部位，内孔做了适配通用送丝机安装轴的尺寸设计，安装时可以直接套入送丝机的固定芯轴，配合端盖的锁紧结构就能实现快速装夹，不需要额外做适配改装，能适配市面上多数台式、便携式焊接设备的焊丝安装位。卷筒与两侧挡边之间的连接采用了辐射状加强筋结构，这些筋条沿着圆周方向均匀分布，一方面能在不额外增加整体壁厚的前提下大幅提升卷盘的结构刚性，避免缠绕满盘焊丝时因为张力过大导致挡边外胀变形，另一方面筋条之间的镂空结构可以有效降低卷盘自身重量，减少送丝过程中卷盘转动的惯量，让送丝速度的控制更精准，尤其是在小电流薄板焊接、要求送丝速度平稳的场景下，

　　低惯量的卷盘能有效减少送丝轮的负载波动，避免出现送丝忽快忽慢的问题。卷盘中心的安装位做了对称的卡槽结构，和送丝机轴上的定位销配合后，可以保证卷盘和安装轴同步转动，不会出现相对打滑的情况，避免因为卷盘空转导致焊丝送进长度失准。从安装边界来看，这款卷盘的整体外径控制在常规焊机焊丝仓的容纳尺寸范围内，安装后不会和仓体内壁、送丝导向管发生运动干涉，轴向宽度适配常规1kg、5kg装标准焊丝的缠绕宽度，缠绕焊丝时从卷筒根部开始逐层排布，满盘状态下焊丝外层距离挡边外沿仍有足够安全距离，不会出现焊丝松脱剐蹭设备的问题。实际使用过程中，卷盘的转动阻尼可以通过送丝机的锁紧螺母进行微调，既不会因为阻尼过小导致卷盘惯性过冲造成焊丝松圈，

　　也不会因为阻尼过大增加送丝电机的负载，保证焊丝从卷盘拉出时始终保持合适的张紧力。设计过程中也充分考虑了不同材质焊丝的适配性，不管是实心碳钢焊丝、药芯焊丝还是铝合金焊丝，卷盘的挡边边缘都做了圆角钝化处理，不会在焊丝送进过程中刮伤焊丝表面，避免焊丝表面的镀层、药皮脱落堵塞送丝软管。另外卷盘的材质选用兼顾了结构强度与耐候性，在车间常见的温湿度环境下不会出现脆裂、变形的问题，重复使用过程中只要没有外力撞击损坏，就可以长期反复缠绕焊丝使用，相比一次性简易卷盘能有效降低焊接作业的辅具耗材成本。在结构细节上，卷盘的其中一侧挡边预留了焊丝端头的固定卡槽，焊丝拆封后暂时不用时，可以将端头卡入卡槽固定，避免端头弹开散圈，下次使用时可以快速找到焊丝端头，减少准备时间。整个卷盘的转动同轴度控制在合理公差范围内，高速送丝时不会出现明显的偏摆晃动，能有效降低送丝过程中的抖动，进一步提升焊接过程的稳定性。
