带摆臂连杆的轴装式传感调节组件

　　在产线工位轮换、工序切换的场景里，这类轴装式传感调节组件的适配性往往决定了检测工位的调试效率，尤其是生产与销售部门协同调整排产、切换不同批次工件检测需求时，无需整体拆装检测支架，仅通过组件自身的调节结构就能完成检测点位的适配，能大幅压缩换型调试的停机时长。从实际应用来看，这类组件常部署在装配线的工件到位检测、工装夹具的位置反馈、小型执行机构的行程校验环节，区别于固定式安装的传感支架，它的摆臂连杆结构可以在垂直轴的周向、摆臂的回转平面内完成多自由度微调，适配不同检测距离、不同安装面的工位需求。

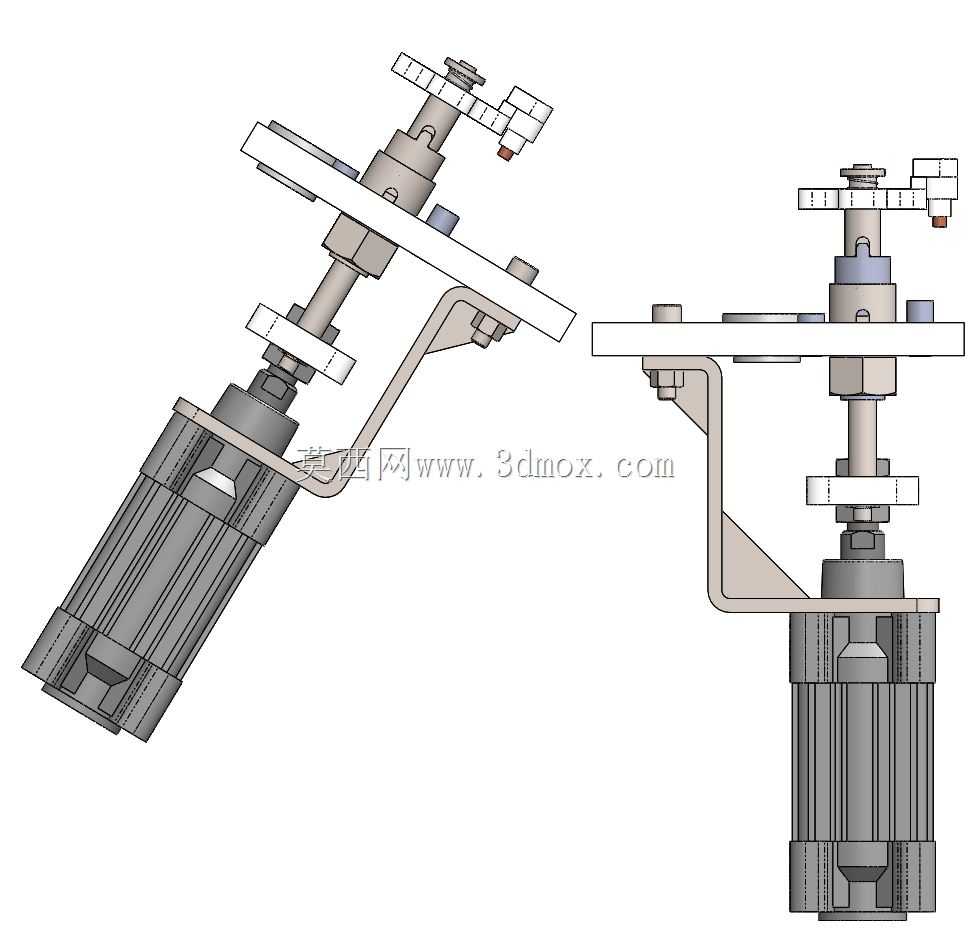

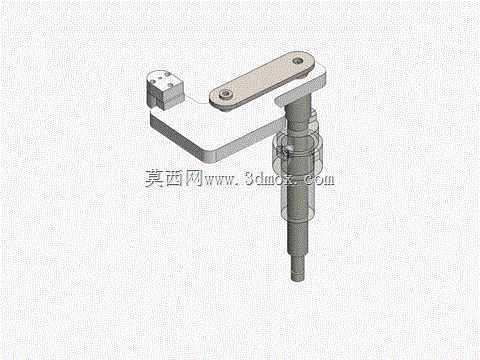

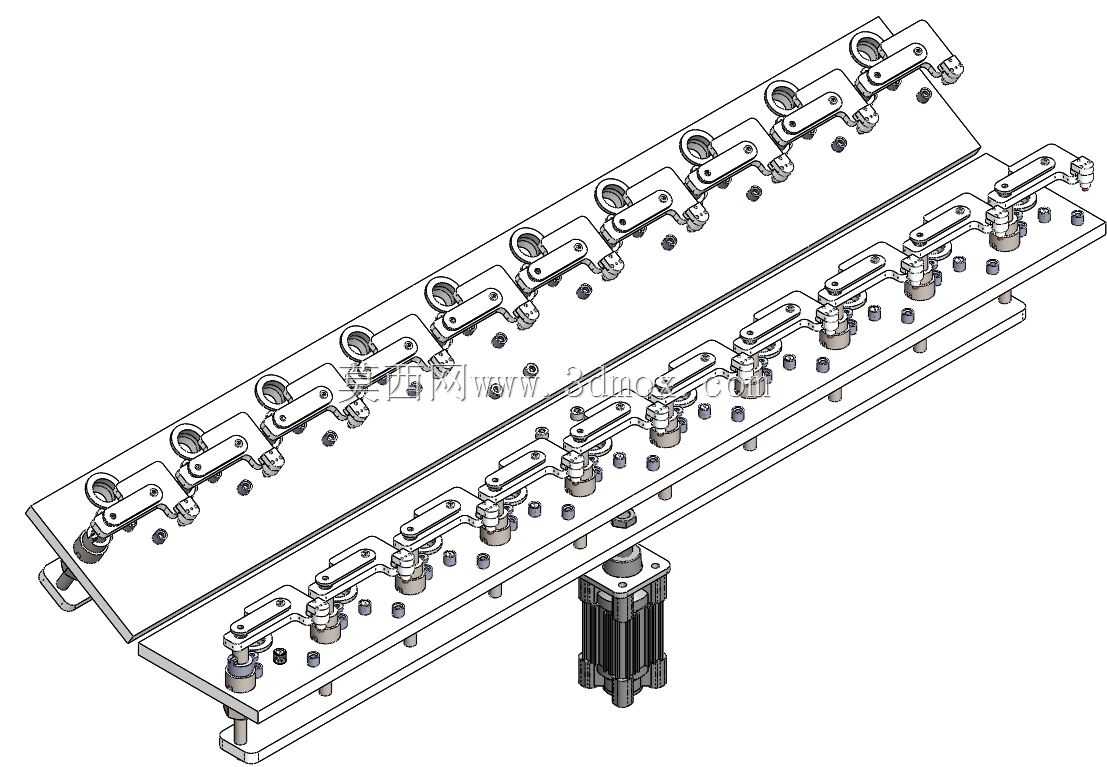

　　从结构设计逻辑来看，组件核心采用立式阶梯轴作为承载基体，轴段上预留的环槽与台阶面分别对应摆臂回转副的轴向定位、安装基座的配合限位，轴的下端做收窄处理，既可以插入设备安装板的预制孔完成径向定位，也能通过轴肩贴合安装面保证整体垂直度，避免摆臂回转时出现卡滞。摆臂部分采用平直钣金件加工，两端分别设置铰接孔，一端与轴套上的凸台铰接，另一端预留传感元件的安装位，铰接位置采用带肩销轴配合防松垫片，既保证摆臂回转时的间隙可控，也能在长期往复摆动后避免销轴窜动脱落。轴套与立轴之间采用小间隙配合，配合面做表面硬化处理，降低反复调节带来的磨损，轴套侧面设置紧定螺钉孔，调试完成后可以直接锁死轴套与立轴的相对位置，避免设备运行过程中受振动影响出现点位偏移。

　　从安装边界来看，立轴的总长度适配常规10-15mm厚度的设备安装板，轴下端的安装段直径与行业通用的传感安装孔位保持一致，无需额外加工过渡套就能直接替换原有固定式传感支架；摆臂的总长度控制在常用检测距离范围内，摆臂的宽度做了收窄处理，在狭窄的工装间隙里也能完成部署，不会和周边的执行气缸、输送辊道产生运动干涉。摆臂末端的传感安装位预留了通用的安装孔距，可以适配市面上多数漫反射式、接触式传感元件的安装需求，无需额外加工转接板。

　　在功能特性上，这套组件的调节逻辑完全围绕现场调试的实际需求设计，周向旋转轴套可以调整摆臂的朝向，覆盖360度范围内的检测点位，摆臂自身的铰接结构可以调整末端检测头的俯仰角度，适配不同高度的工件检测面，两个维度的调节相互独立，调试时不需要反复松脱整体安装螺栓，单人用常规内六角扳手就能完成全部点位调整。组件的所有运动副都预留了润滑脂填充间隙，长期在多粉尘、少量切削液飞溅的车间环境里运行，也不会出现调节卡滞的问题，铰接位置的防松设计能避免设备启停时的冲击导致点位偏移，检测稳定性远高于采用扎带、临时支架固定的传感安装方式。

　　从设计思路的细节来看，立轴上端的限位凸台可以限制轴套的上行窜动，即使紧定螺钉出现松动，轴套也不会从立轴上端脱出，避免组件掉落卡滞生产线；摆臂的边缘做了倒角处理，调试时不会划伤操作人员的手部，也不会刮蹭周边的线缆、气管；所有外露的金属件都做了防锈处理，在潮湿的装配车间环境里也不会轻易出现锈蚀，降低后期维护的频次。实际部署时，只需要先将立轴插入安装板的预制孔，从安装板背面用螺母锁紧立轴，再将传感元件固定在摆臂末端，通电后根据检测信号的反馈调整轴套周向位置与摆臂俯仰角度，待信号触发稳定后锁死所有紧定螺钉即可完成安装，整个安装调试过程不需要复杂的工装，也不需要提前做复杂的安装板设计，对于多品种小批量的柔性生产线来说，这类可调式传感安装组件的通用性优势非常明显，能减少大量定制支架的设计加工成本，也能缩短新工位的搭建周期。
