马尔他十字间歇运动转换齿槽构件

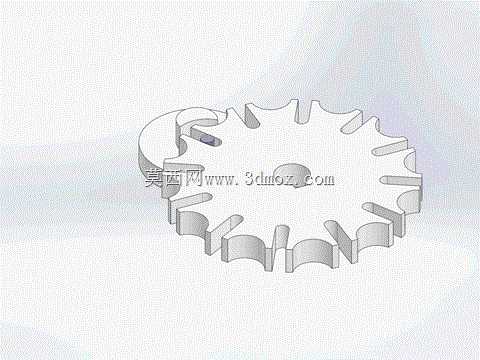

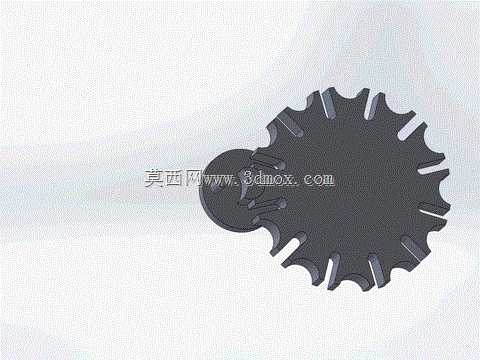

　　在自动化间歇送料、工位转台、计数分度这类需要把连续回转输入转化为步进式间歇输出的工况里，马尔他机构（也就是常说的槽轮机构）的核心配合构件精度直接决定了整套分度机构的运行平稳性与定位精度，这次建模的齿槽构件就是这类机构里和主动拨销配合完成运动转换的核心从动件。

　　从实际使用场景来看，这类构件常被用在轻工包装线的瓶身工位转位、多工位装配台的分度切换、胶片放映机的片槽步进机构里，核心作用是把主动端的匀速连续转动，转化为从动端的周期性间歇转动或者直线步进，避免了离合器频繁启停带来的冲击磨损，也能保证每个工位停留时的位置稳定性，不需要额外加锁紧机构就能实现到位后的自锁定位。

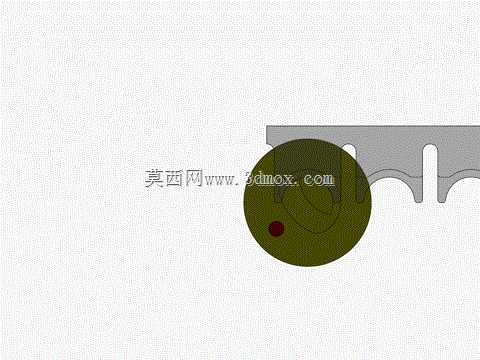

　　设计思路上，这个构件的齿槽轮廓完全是按照马尔他机构的运动学方程推导出来的，每个弧形锁止面的曲率和主动拨盘的外圆曲率完全匹配，当拨销脱离齿槽的阶段，锁止面刚好和拨盘外圆贴合，完全限制从动件的自由度，不会出现工位窜动的问题。齿槽的切入切出段做了微小的修缘处理，避免拨销进入和脱离槽体的时候出现刚性冲击，实际运行的时候能把分度瞬间的噪音控制在很低的水平，也能减少拨销和槽壁的接触应力，延长整套机构的维护周期。

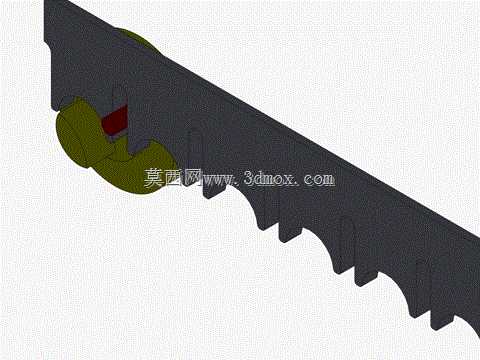

　　从外形尺寸和安装边界来看，构件的主体是长条形带齿槽的板状结构，安装端的两个定位凸台是和机架安装座配合的基准，凸台的中心距公差控制在IT7级，安装的时候只要把凸台卡入安装座的定位沉孔，再用紧固件锁紧就能完成定位，不需要额外做找正调整。齿槽的节距是按照固定的分度角设计的，每个槽对应的步进角度完全一致，能保证每次分度的转角误差控制在允许范围内，不会出现工位偏移的问题。构件的厚度方向留了足够的拨销配合余量，拨销的插入深度刚好到槽体深度的三分之二位置，既不会因为接触长度太短出现接触应力过大的问题，也不会因为插入过深增加不必要的摩擦阻力。

　　实际选型的时候要注意，这个构件的材质如果是用在高速轻载工况，可以选POM或者尼龙材质，自润滑特性好，运行噪音低；如果是用在重载分度工况，比如冲压线的工位转台，就要选45号钢调质处理，槽面做高频淬火，硬度达到HRC45-50，能承受拨销频繁的冲击载荷。安装的时候要保证主动拨盘的回转中心和这个从动构件的定位基准面平行，拨销的轴线和齿槽的侧面垂直，不然会出现卡滞或者磨损不均的问题，运行初期要在槽壁和锁止面涂抹少量润滑脂，减少初期磨合的磨损量。

　　很多工程师在设计这类间歇机构的时候，容易忽略锁止面的配合间隙，间隙留大了会出现到位后的晃动，留小了会出现卡滞，这个模型里锁止面和拨盘外圆的配合间隙控制在0.02-0.05mm，刚好能保证转动灵活又不会有窜动，齿槽的侧壁和拨销的配合间隙留了0.1mm左右，能补偿安装时候的微小同轴度误差，不会因为加工或者安装的微小偏差出现卡死的问题。另外构件的非配合面都做了减重处理，在不影响结构强度的前提下尽量降低自身重量，减少运动时候的惯性冲击，尤其是高速运行的工况下，减重后的构件能大幅降低拨销的载荷，提升整套机构的运行速度上限。
