手动杠杆式金属薄板冲孔加工设备结构

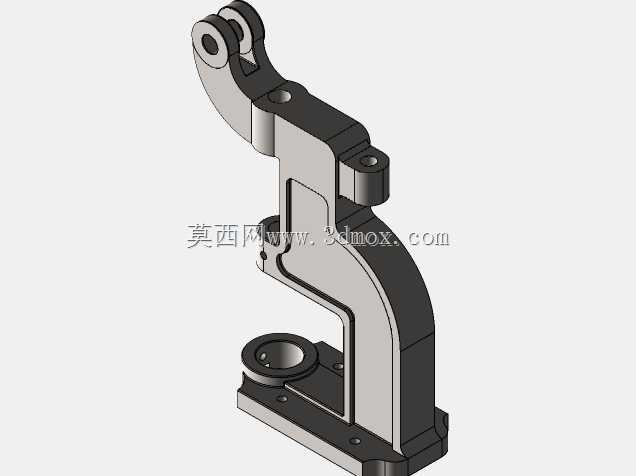

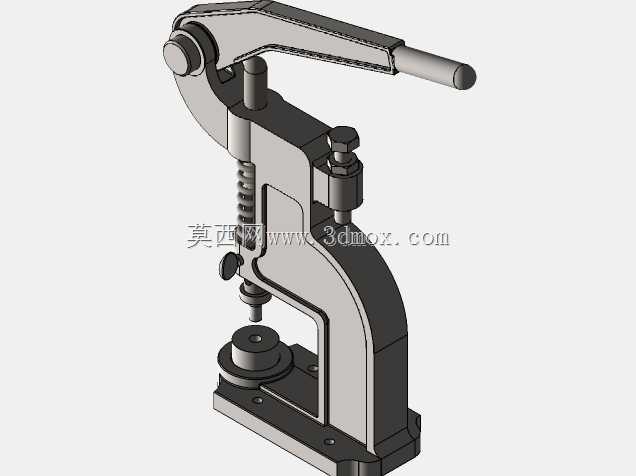

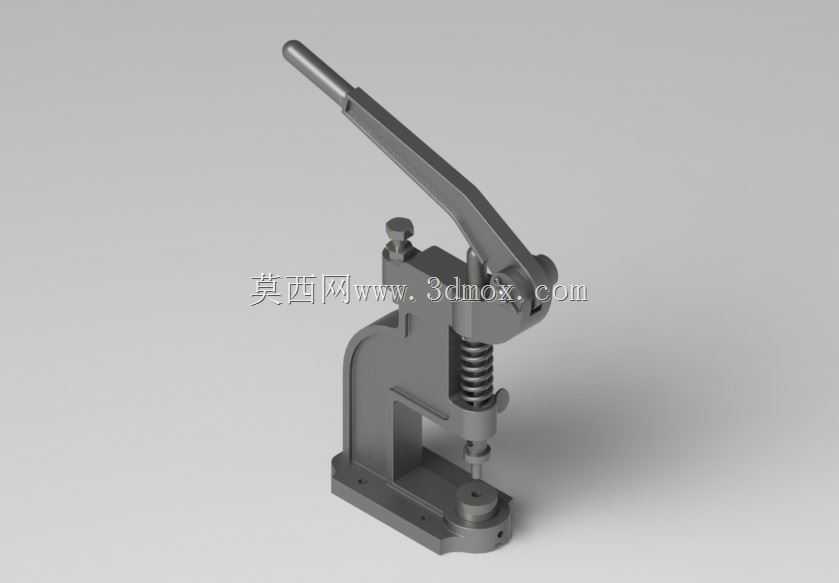

　　在小型五金加工、首饰打样、电子钣金小批量试制场景中，这类手动杠杆式冲孔设备的出镜率远高于大型冲压设备，毕竟多数零散薄板打孔作业不需要吨位级的冲压力，灵活的台式手动设备反而能适配多品种小批量的加工需求，不需要外接气源、电源，搬移到工位就能直接作业，对加工场地的配套要求极低。从结构设计逻辑来看，这套设备采用了经典的二级杠杆增力结构，长操作力臂通过铰接点连接冲头滑座，配合复位弹簧实现冲头的下压与回程，操作人员只需要施加很小的握力，就能在冲头端面获得足够冲穿0.5-2mm厚度铝板、薄钢板、铜片的冲压力，相比直接手持冲子敲击的作业方式，冲孔位置精度更高，断面毛刺更少，也不会因为敲击偏移造成工件报废。设备的底座采用一体式铸铁式结构设计，

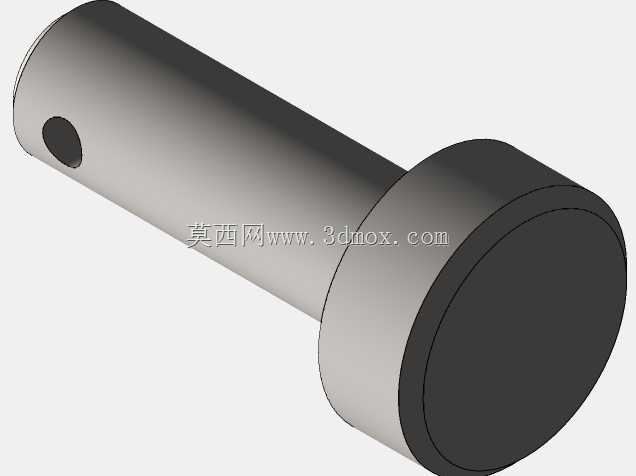

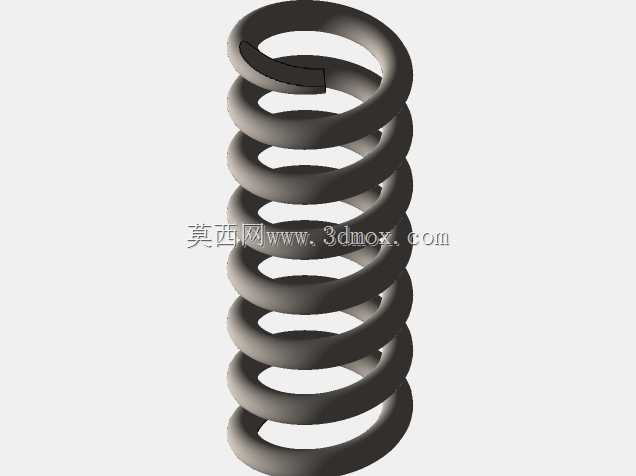

　　底部预留了四个安装沉孔，可以直接通过螺栓固定在木质或者钢制工作台面上，安装边界的孔位间距适配多数常规钳工台的预留孔位，不需要额外加工转接板就能完成固定；底座上的凹模座采用可更换设计，针对不同孔径的冲孔需求，只需要更换对应尺寸的冲头与凹模套，就能快速切换加工规格，不需要对设备主体做任何拆解调整。滑座部分采用了开放式的导向结构，没有采用封闭的导轨套设计，日常清理冲裁产生的金属碎屑非常方便，只需要在作业结束后用毛刷扫去导向面的碎屑，定期涂抹少量润滑脂就能保证滑座上下运动顺畅，不会出现卡滞问题；弹簧的预紧压力可以通过顶部的调节螺母调整，针对不同厚度的加工材料，可以微调弹簧回程的力度，避免弹簧过硬导致操作费力，

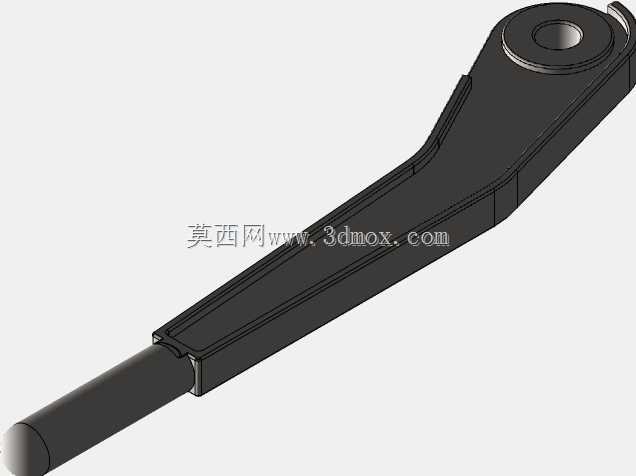

　　或是弹簧过软导致冲头回程不到位影响下一次放料。实际作业过程中，操作人员只需要将待冲孔的金属薄板放置在凹模座上，对准定位标记后压下操作杆，冲头在杠杆力的驱动下垂直下行，配合凹模完成板材冲裁，松开操作杆后复位弹簧带动冲头自动回升，整个作业循环只需要1-2秒，单人就能完成上料、定位、冲孔、取件的全流程，对于小尺寸五金件的定位孔、安装孔加工来说，加工效率完全能满足小批量生产的需求。设备的操作杆长度经过人体工程学匹配，下压行程的末端刚好处于操作人员手臂自然发力的角度，长时间重复作业也不容易产生肌肉疲劳；整体外形尺寸控制在台式设备的合理范围内，占用工作台面的面积不到0.1平方米，即使是空间狭小的维修工位、打样工作室也能轻松放置。相比电动、

　　气动类的冲孔设备，这种纯机械结构的手动设备几乎没有易损的电子、气动元件，长期使用的维护成本极低，除了冲头、凹模属于正常磨损的耗材需要定期更换之外，主体结构的使用寿命可以达到十几年，非常适合加工品类杂、批量小、没有稳定工业配套的小型加工场景使用。在结构建模过程中，所有铰接点的配合间隙都按照实际机加工的公差带设置，杠杆的力臂比例经过反复验算，保证输出的冲压力刚好覆盖常用薄金属板的冲裁力需求，不会出现力臂过长导致设备结构冗余，或是力臂过短导致操作费力的问题；底座的配重经过合理分配，即使不将设备固定在台面上，冲孔作业时设备也不会出现翘头、偏移的问题，临时作业时不需要螺栓固定也能保证加工稳定性。
