折弯机多规格V型下模结构

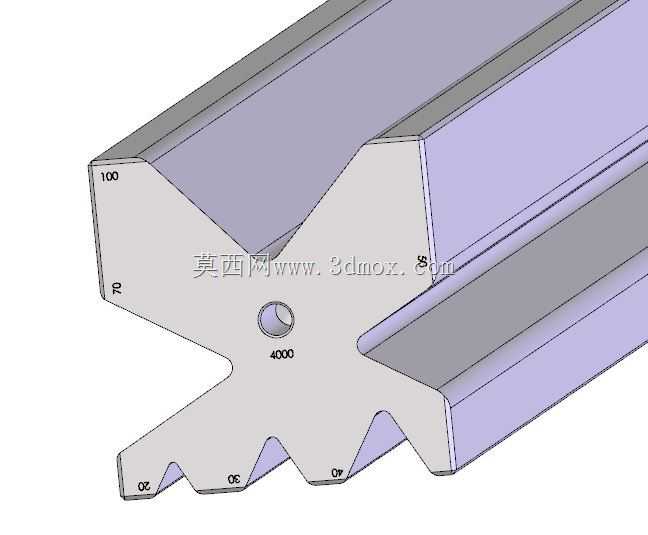

　　在钣金折弯加工场景中，这类多槽口V型下模是折弯机上最常用的成型工装之一，区别于单槽口的专用折弯模，这款结构将多个不同开口宽度的V型槽集成在同一块模体上，能够在不更换模具的前提下适配不同厚度、不同折弯半径的板材加工需求，大幅减少换模频次，提升中小批量多规格钣金件的加工效率。从实际加工适配性来看，模体上标注的20、30、40、50、70、100对应不同的V槽开口宽度，分别对应加工不同板厚的板材——通常折弯下模的V槽开口宽度选择为板厚的6-8倍，这套集成模覆盖了从薄板到中厚板的常规折弯需求，比如20槽口适配1.5-3mm左右的冷轧钢板折弯，100槽口则可适配10-16mm的中厚板折弯，不同槽口的R角也做了对应匹配，

　　避免折弯时板材表面出现压痕或者开裂问题。模体上的4000标识对应模身的总长度为4000mm，适配大吨位长行程折弯机的安装需求，能够满足整幅大板的一次折弯成型，减少分段折弯带来的拼接误差。安装定位方面，模体侧面的基准面做了精密磨削处理，与折弯机下模槽的安装基准贴合后，配合模体上的定位销孔完成锁紧固定，不需要额外做复杂的调模对中，安装后各槽口的中心与折弯机上模的中心重合度可以控制在0.05mm以内，保证折弯角度的一致性。设计上采用了对称式的槽口布局，模体的两个长边都加工有不同规格的V槽，当一侧槽口出现磨损后，可以翻转模体使用另一侧的槽口，成倍延长模具的使用寿命，同时模体中心加工的吊装孔方便大长度模体的吊装转运，

　　避免人工搬运时出现磕碰损伤槽口的问题。模体的截面做了加强结构设计，在大吨位折弯压力下不会出现模体变形或者槽口塌陷的问题，材料通常选用42CrMo合金钢经整体淬火处理，表面硬度达到HRC45-50，兼顾韧性与耐磨性，能够承受数十万次的折弯冲压而不出现明显磨损。在实际车间使用中，这类多槽集成下模特别适合钣金加工中心、电气柜生产厂这类需要频繁切换折弯规格的场景，不需要储备大量不同规格的单槽下模，减少模具库存占用的空间与成本，换模时只需要滑动上模对准对应的槽口即可完成加工切换，单次切换时间不超过10秒，远快于更换整副模具的效率。需要注意的是，使用不同槽口加工时需要对应调整折弯机的压力参数与后挡料位置，避免因槽口开口变化导致折弯角度出现偏差，

　　同时日常使用中要及时清理槽口内的金属碎屑，防止碎屑垫在板材与槽口之间造成压痕，影响工件表面质量。模体两端的R角标识与槽口规格标识做了激光蚀刻处理，长期使用也不会磨损模糊，方便操作人员快速识别对应的槽口规格，减少调模时的选错概率。
