锡罐冲压成型模具三维结构设计

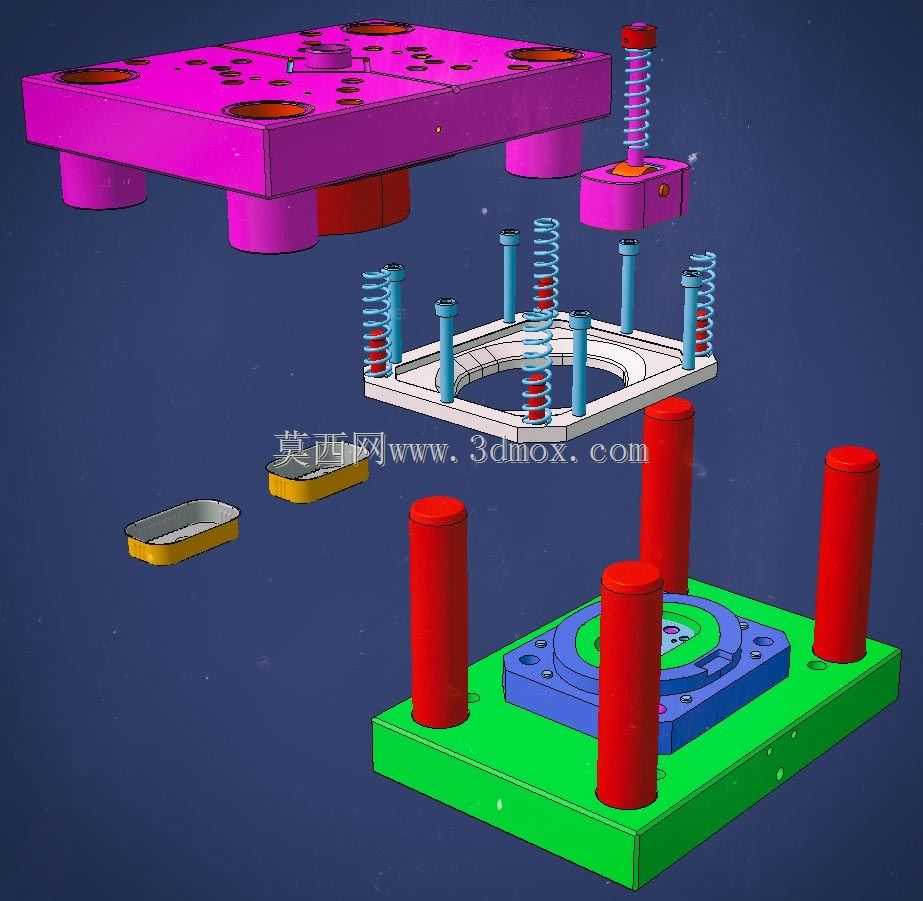

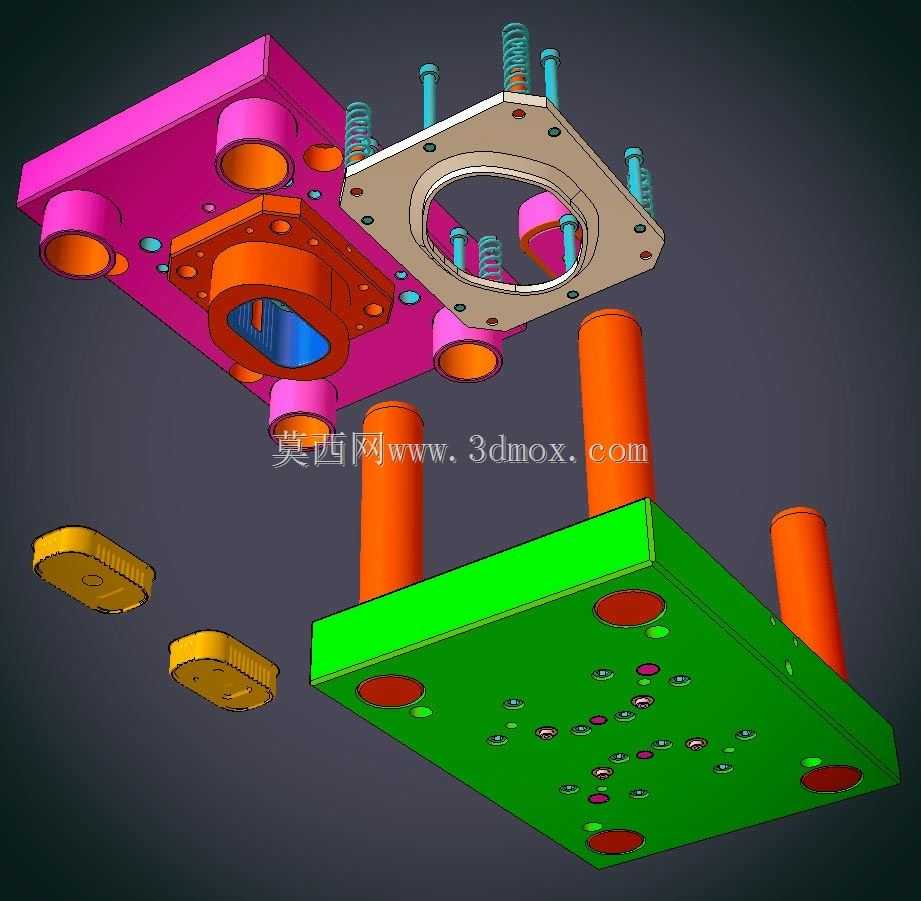

　　这套锡罐成型工装，主要面向小型薄壁金属容器的批量冲压生产场景，常见于食品包装、日化包装领域的马口铁、镀锡薄板制罐工序，适配中小规格椭圆截面锡罐的一次拉伸成型作业，可直接安装在对应吨位的开式压力机上完成自动化连续冲压。整套模具采用倒装式复合模结构布局，上模部分设置在压力机滑块侧，包含凸模固定板、弹性卸料组件、拉伸凸模以及定位导套结构，下模部分固定在压力机工作台面，集成了凹模镶块、压边圈、顶出机构以及导向立柱，所有导向部件均采用滑动导柱导套配合，合模时的同轴度公差可控制在0.02mm以内，避免拉伸过程中出现壁厚不均、罐口起皱的缺陷。从实际生产用途来看，这套工装专门针对锡罐这类薄壁深拉伸件设计，区别于普通冲孔落料模，

　　其核心功能是完成平板镀锡板坯的拉伸成型，同时在开模阶段通过弹性卸料板将成型后的罐体从凸模上脱出，下模的顶出机构会将卡在凹模内的工件顶至模具表面，配合自动化送料机械手即可实现连续生产，单工位节拍可适配压力机每分钟15-25次的冲压频次。设计阶段优先考虑了薄壁件拉伸的工艺缺陷规避，压边圈采用独立的矩形弹簧提供压边力，可根据板材厚度调整弹簧预压量，针对0.2-0.3mm厚度的镀锡薄板，压边力控制在刚好抑制坯料边缘起皱的区间，避免压边力过大导致罐壁拉裂。凸模与凹模的工作圆角经过反复校核，拉伸凸模的圆角半径取板材厚度的8-10倍，凹模圆角半径取板材厚度的6-8倍，减少板材流动过程中的阻力，同时在凹模工作表面预留了抛光余量，

　　实际加工时需将型腔表面抛光至Ra0.8以下，降低板材与模具表面的摩擦系数，减少拉伸过程中的划伤。从安装边界来看，整套模具的闭合高度适配160吨开式可倾压力机的安装参数，上模座的模柄尺寸采用标准φ50mm规格，可直接与压力机滑块的模柄孔配合锁紧，下模座的安装槽间距对应压力机工作台的T型槽位置，无需额外加工转接板即可完成装夹。模具的导柱长度经过匹配设计，开模到最大行程时导柱仍保留30mm以上的配合长度，避免合模时出现导套与导柱错位的问题。上模的卸料弹簧均匀分布在凸模四周，保证卸料过程中卸料板受力均匀，不会出现偏载导致的工件变形。下模的顶出杆位置对应压力机工作台的顶出孔，可直接接入压力机的气动顶出系统，无需额外配置顶出动力源。

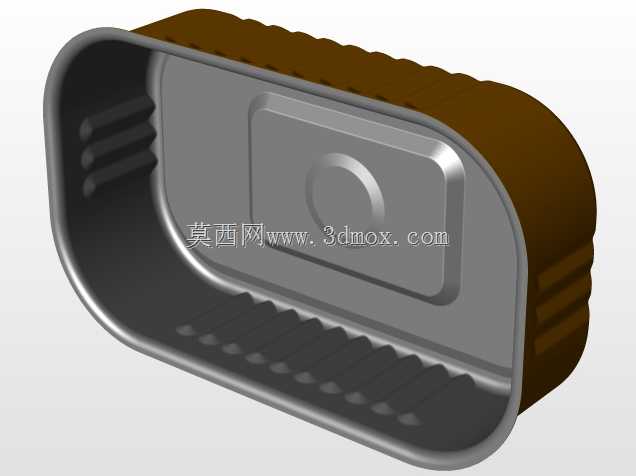

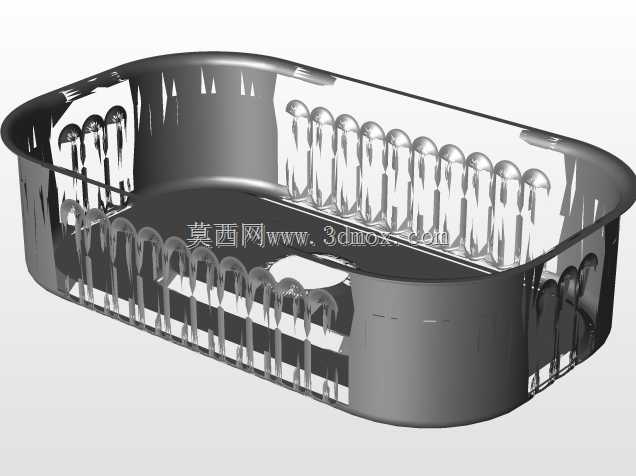

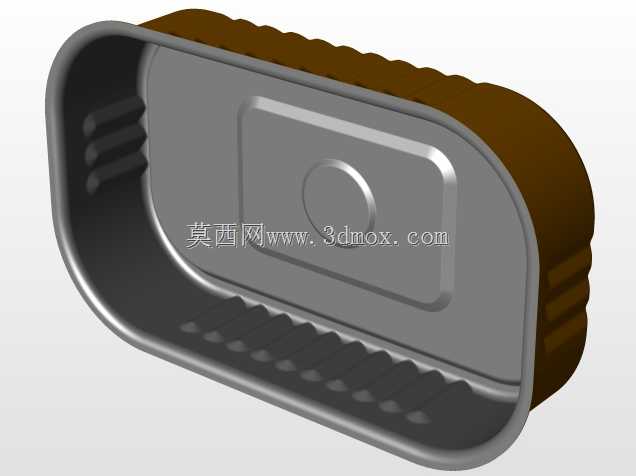

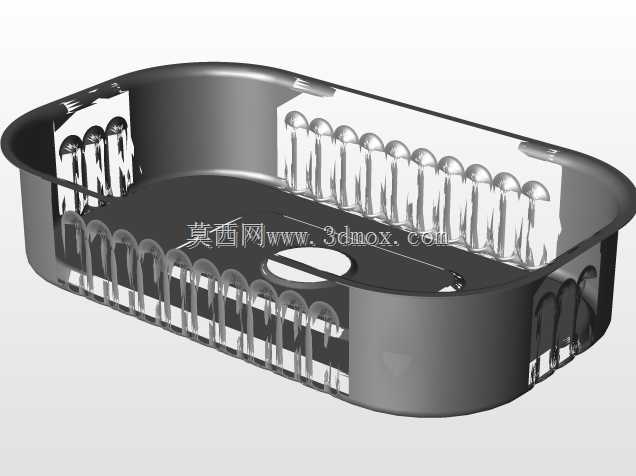

　　针对锡罐的椭圆截面特性，模具的定位板采用仿形设计，坯料放置时可快速完成定位，定位间隙控制在0.1mm以内，既保证送料时的定位精度，又不会出现坯料卡滞的问题。模具的所有工作零件均采用Cr12MoV合金工具钢制作，淬火硬度达到HRC58-62，保证大批量生产过程中的耐磨性，易损的凹模镶块采用分体式设计，长期生产出现磨损后可单独更换镶块，无需更换整套模架，降低后期维护成本。在流料设计上，凹模端面设置了专门的坯料支撑面，拉伸过程中板材的流动方向经过导向，避免材料局部堆积导致的罐壁厚度差过大，成型后的锡罐壁厚差可控制在0.03mm以内，满足后续卷边、印刷工序的精度要求。整套结构没有多余的冗余设计，所有零部件均采用冲压模具的标准件规格，弹簧、导柱导套、紧固螺丝均可直接采购标准件替换，减少非标加工的成本与周期。
