三工位透明壳体电源开关结构设计

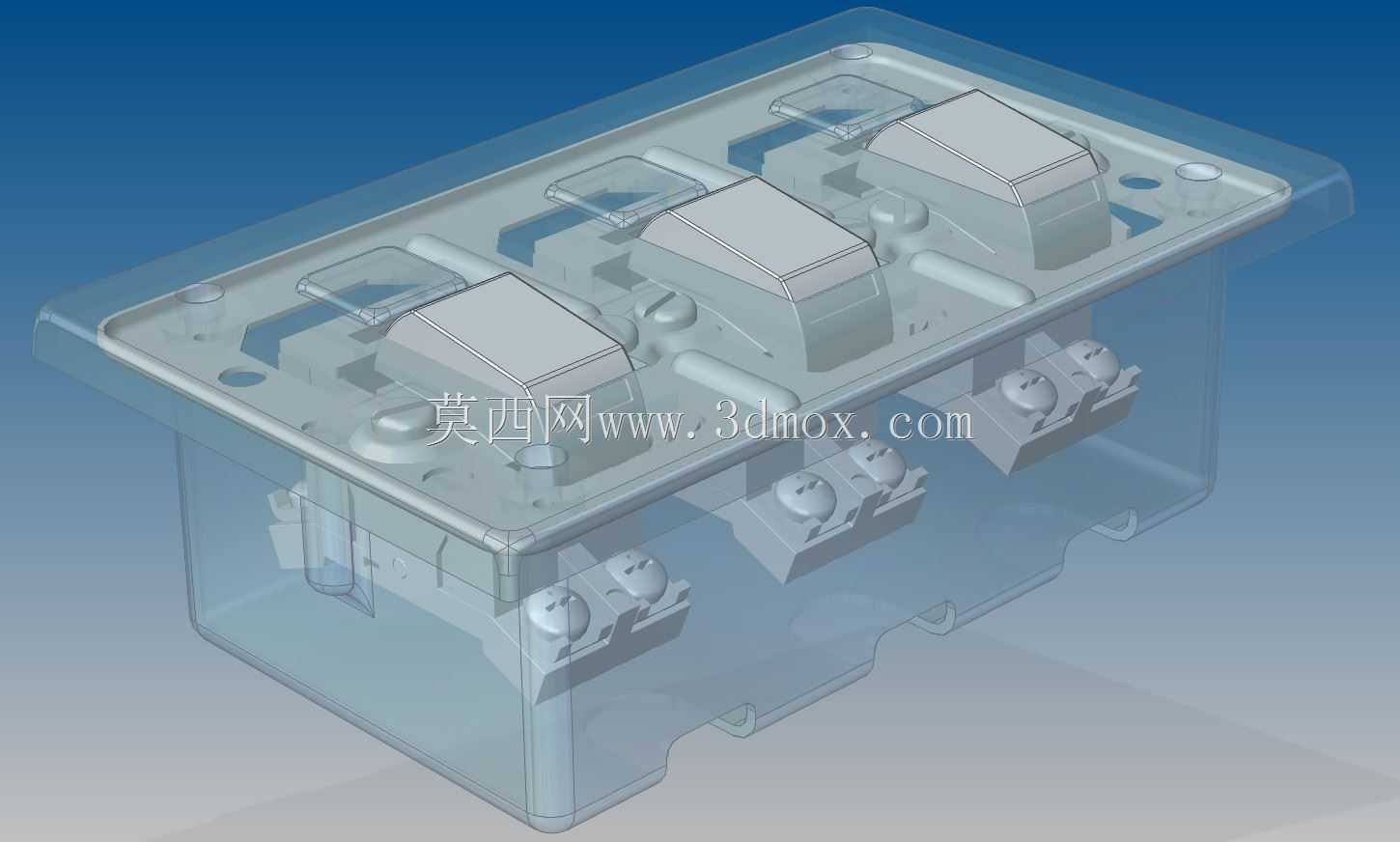

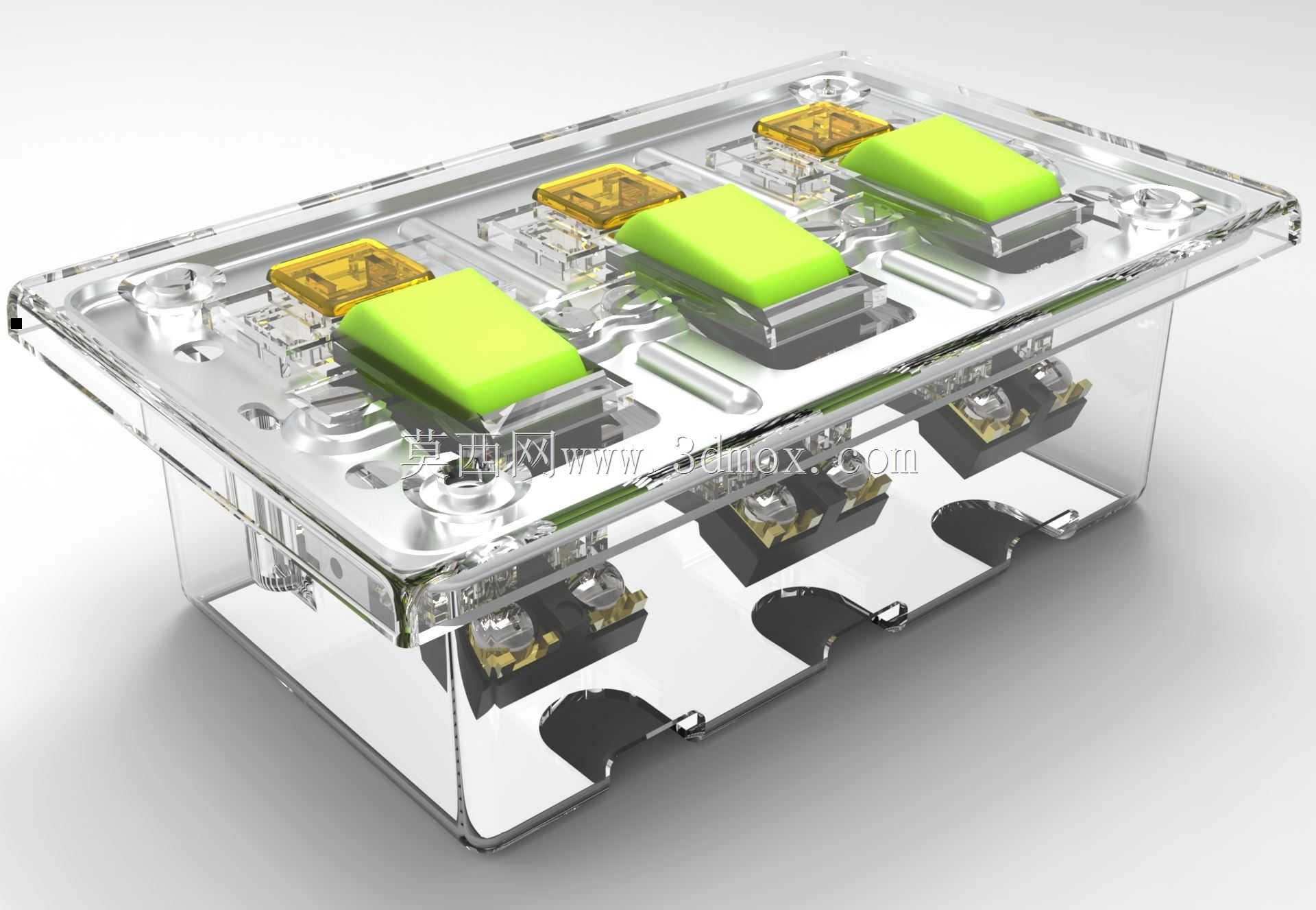

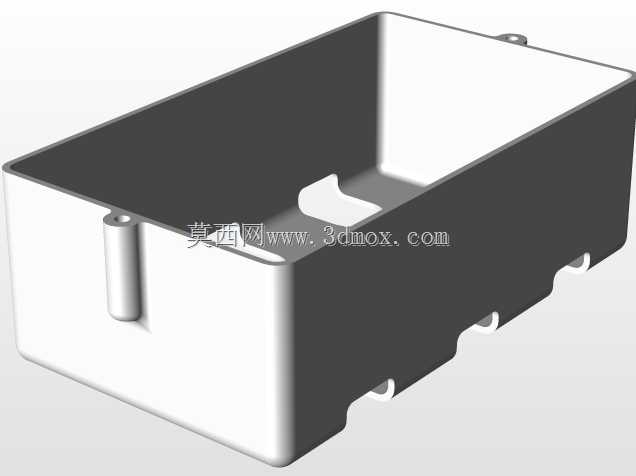

　　在低压配电末端的工位控制、小型设备通断场景里，这类三工位电源开关是现场运维、设备启停操作里接触频率极高的电气元件，不同于单键单回路的墙壁开关，这款三键结构的开关可同时管控三路独立回路，适配多工位小型操作台、实验台配电、小型生产线分路供电的实际需求，单路通断操作互不干扰，能有效减少配电回路的开关排布数量，压缩配电箱或操作面板的安装占用空间。从结构设计逻辑来看，这款开关采用半透明PC材质作为外罩壳体，设计阶段优先考虑了现场运维的可视性需求，无需拆解外壳即可直接观察内部触点的闭合状态、接线端子的紧固情况，甚至能直观看到内部是否存在积尘、触点烧蚀的初期迹象，大幅降低日常巡检的操作成本。壳体的安装边界做了标准化适配，

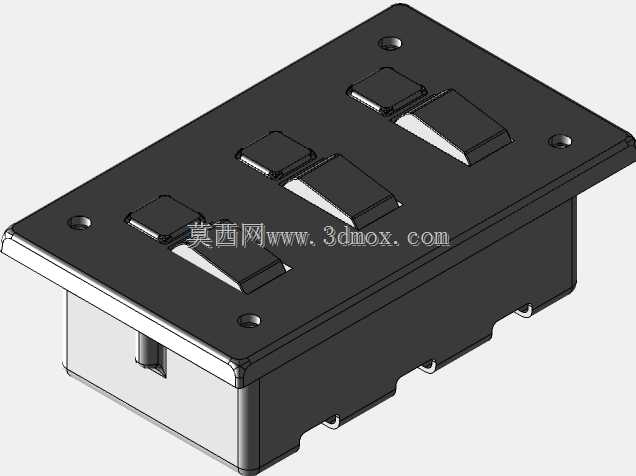

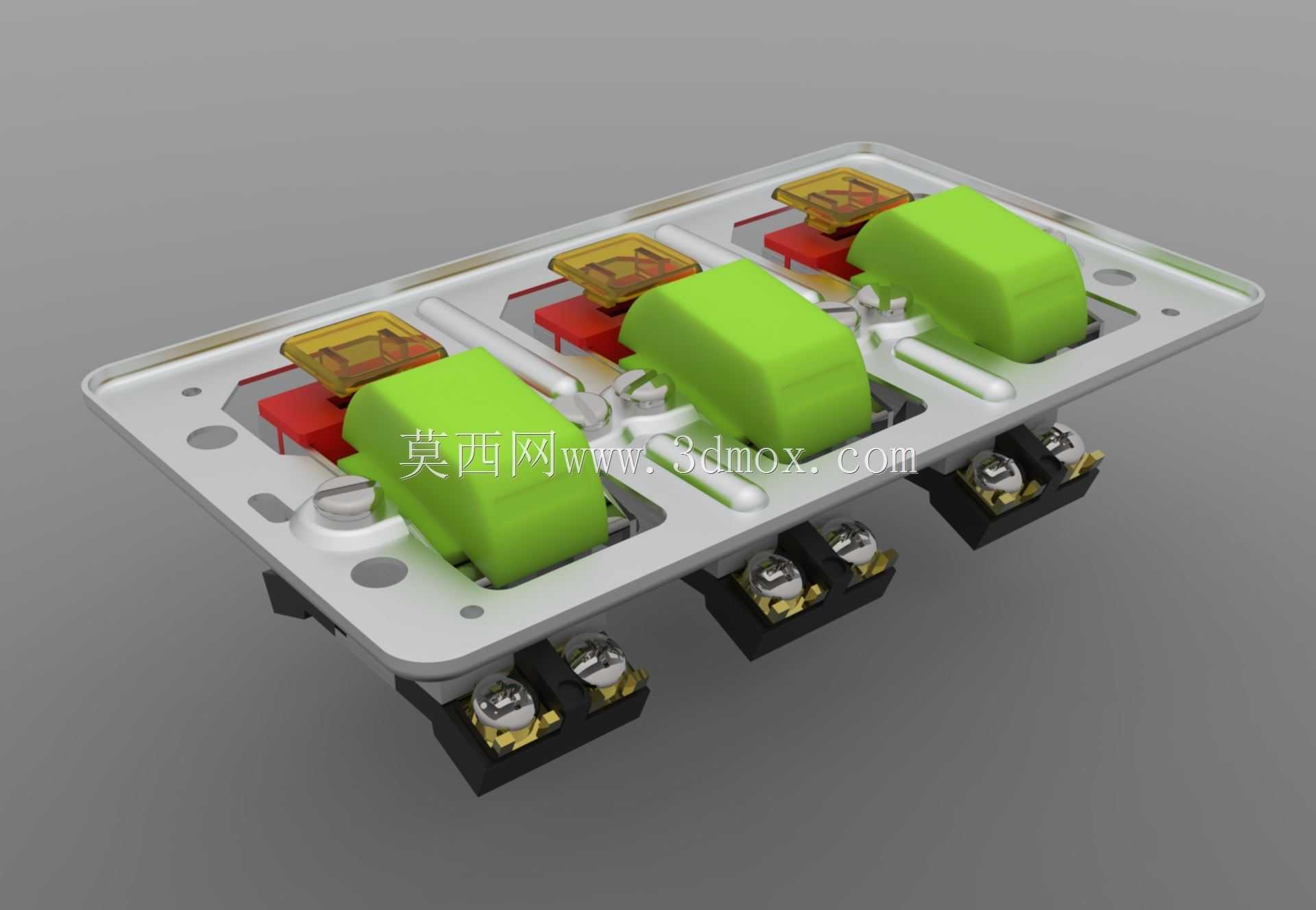

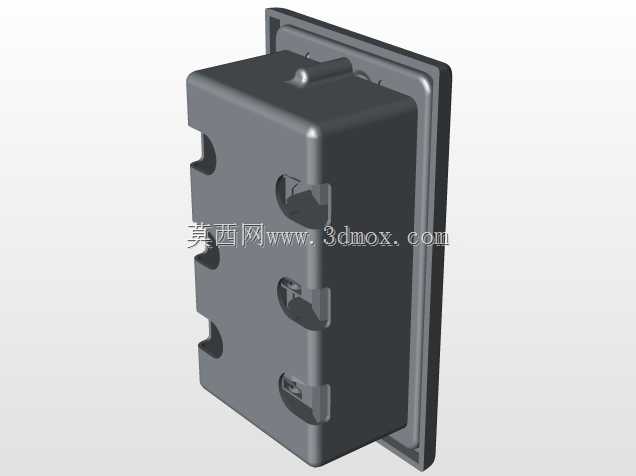

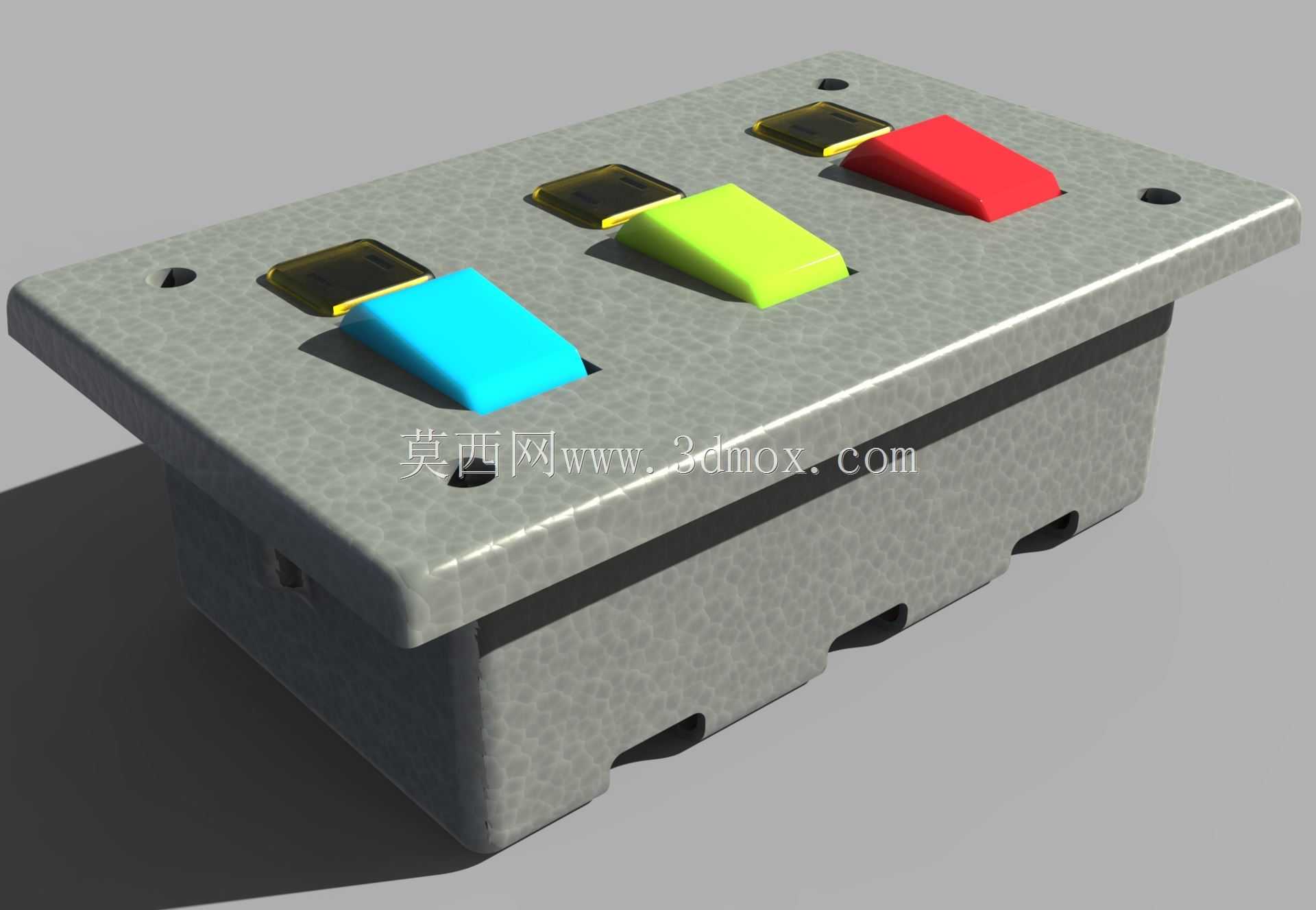

　　侧边预留的卡扣与安装孔位完全匹配常规86型、118型暗装底盒的安装尺寸，背部的接线端子排布遵循左零右火的通用接线规范，每个端子旁都做了凸起的相位标识，避免现场接线时出现相位错接的问题。内部的三个按键操作单元采用独立模块化设计，每个按键单元都自带独立的动触点、静触点与复位弹簧，单个按键单元出现触点烧蚀、弹簧失效故障时，可单独拆解更换对应单元，无需整体更换整个开关，降低后期运维的配件成本。按键的操作行程设计为3.2mm，按压力度控制在12N-15N区间，既避免操作力度过轻易受震动误触发，也不会因按压力度过大造成长期操作的手部疲劳，按键表面做了内凹的弧度处理，贴合指腹按压的接触形态，表面的细磨砂纹理可避免手部出汗时出现打滑。

　　壳体的接缝处做了一圈嵌入式的密封胶条槽位，装配时可配套加装硅橡胶密封胶条，实现IP40级的防护能力，可阻挡直径大于1mm的固体异物进入壳体内部，适配普通工业车间、实验室、普通办公场景的使用环境，若更换加厚密封胶条还可提升至IP54防护等级，满足多尘、轻度溅水的现场使用需求。内部的导电部件采用锡磷青铜作为载流件材质，相比普通黄铜材质具备更好的弹性与导电性能，长期插拔接线也不易出现弹性衰减，降低接触电阻过大导致的发热风险，载流件的厚度设计为0.6mm，可稳定承载10A的额定工作电流，满足常规220V交流回路下总功率2200W以内的负载通断需求。开关背部的接线端子采用压线式结构，而非传统的螺丝顶线结构，

　　接线时导线插入端子孔后拧紧螺丝即可通过压线板将导线整圈压紧，避免螺丝顶伤导线线芯造成断线、接触不良的问题，每个端子可同时接入2根2.5平方毫米的铜芯导线，满足分路接线的扩展需求。在建模阶段，所有的装配间隙都预留了0.15mm的公差带，既保证壳体装配时不会出现卡滞，也避免间隙过大造成壳体晃动、防护等级下降的问题，按键与壳体的配合间隙控制在0.1mm，既保证按键按压顺畅无卡涩，也避免灰尘从按键缝隙进入壳体内部。壳体四个角做了R3的圆角处理，避免安装或搬运时锐角划伤操作人员，外罩表面的透明材质做了防紫外线处理，长期受灯光照射也不会出现发黄、透明度下降的问题，保证长期使用后的内部可视性。
