镂空格栅式承载面板结构设计

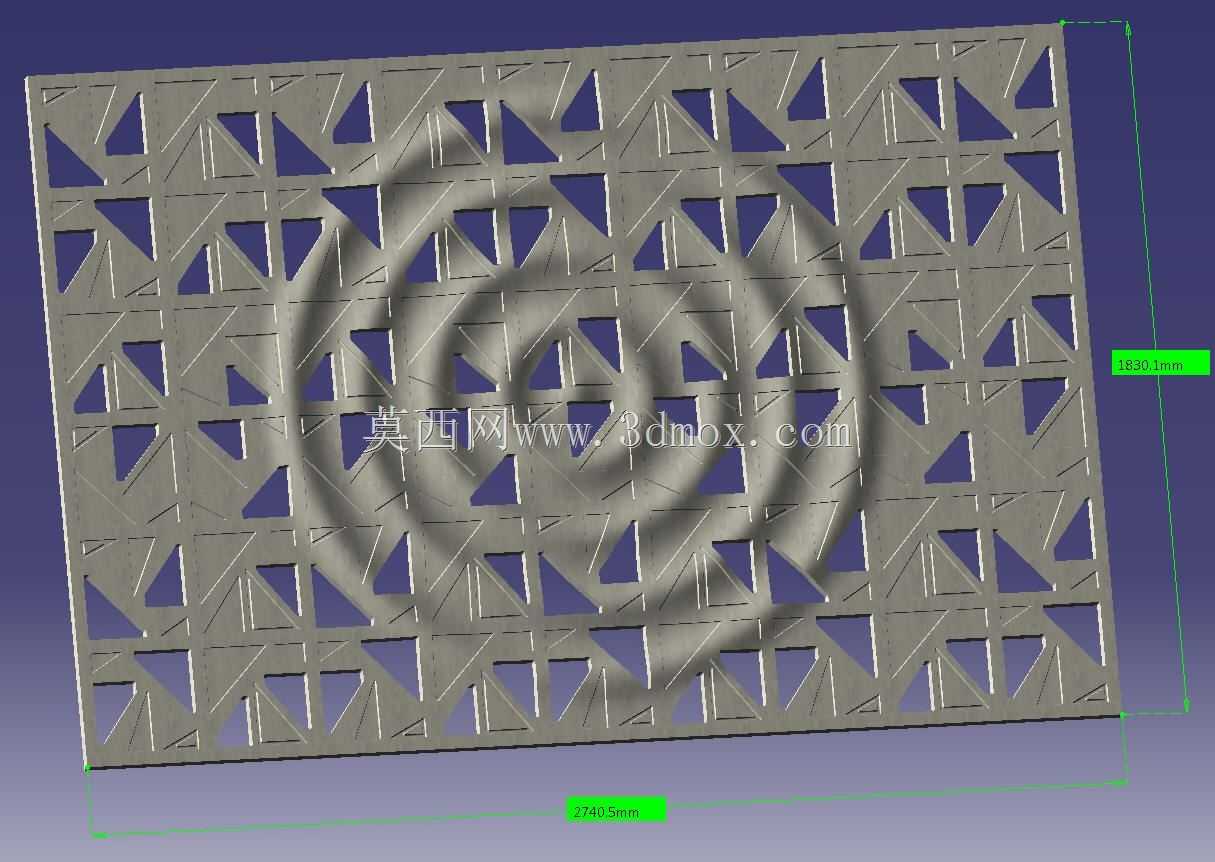

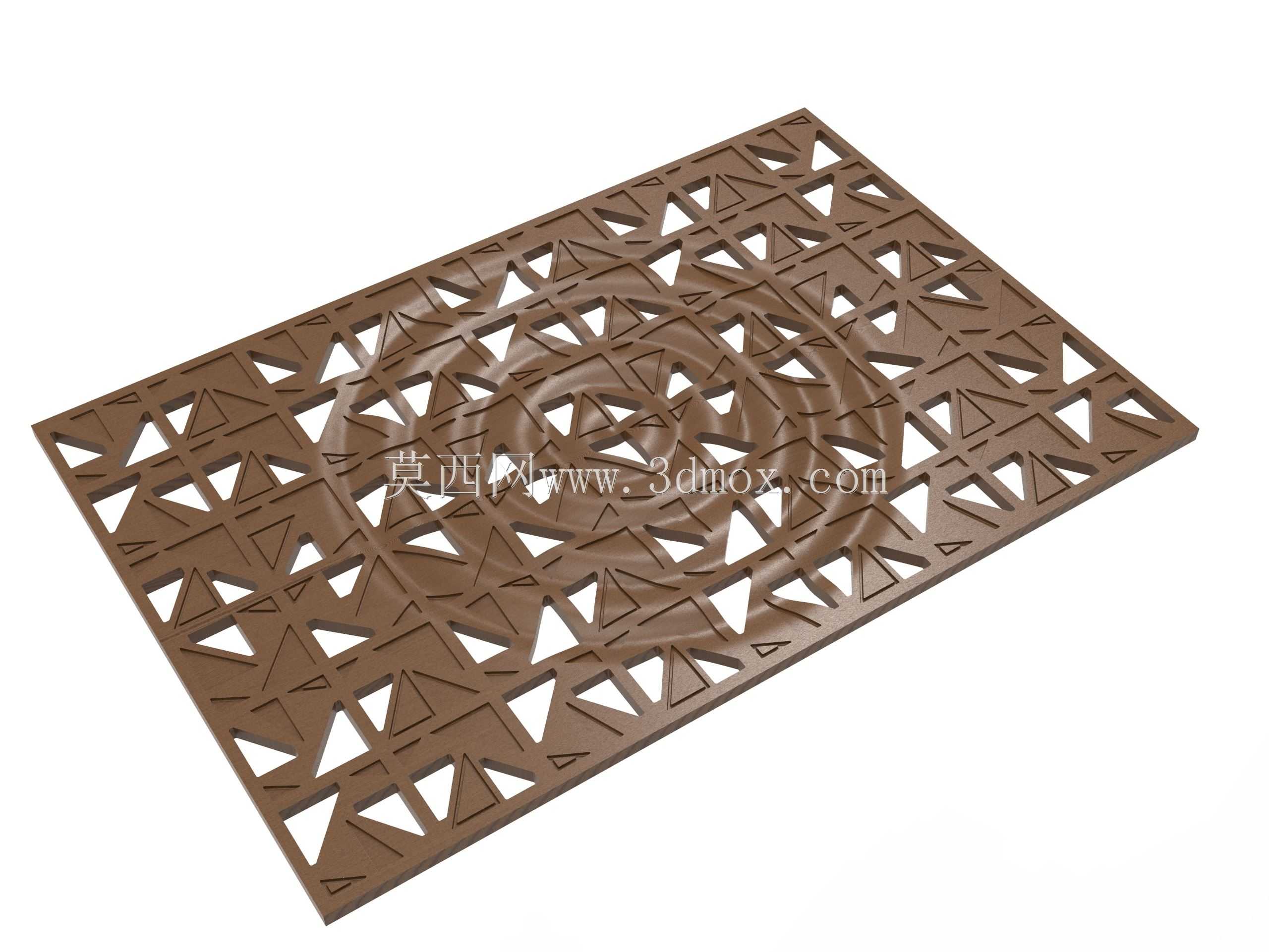

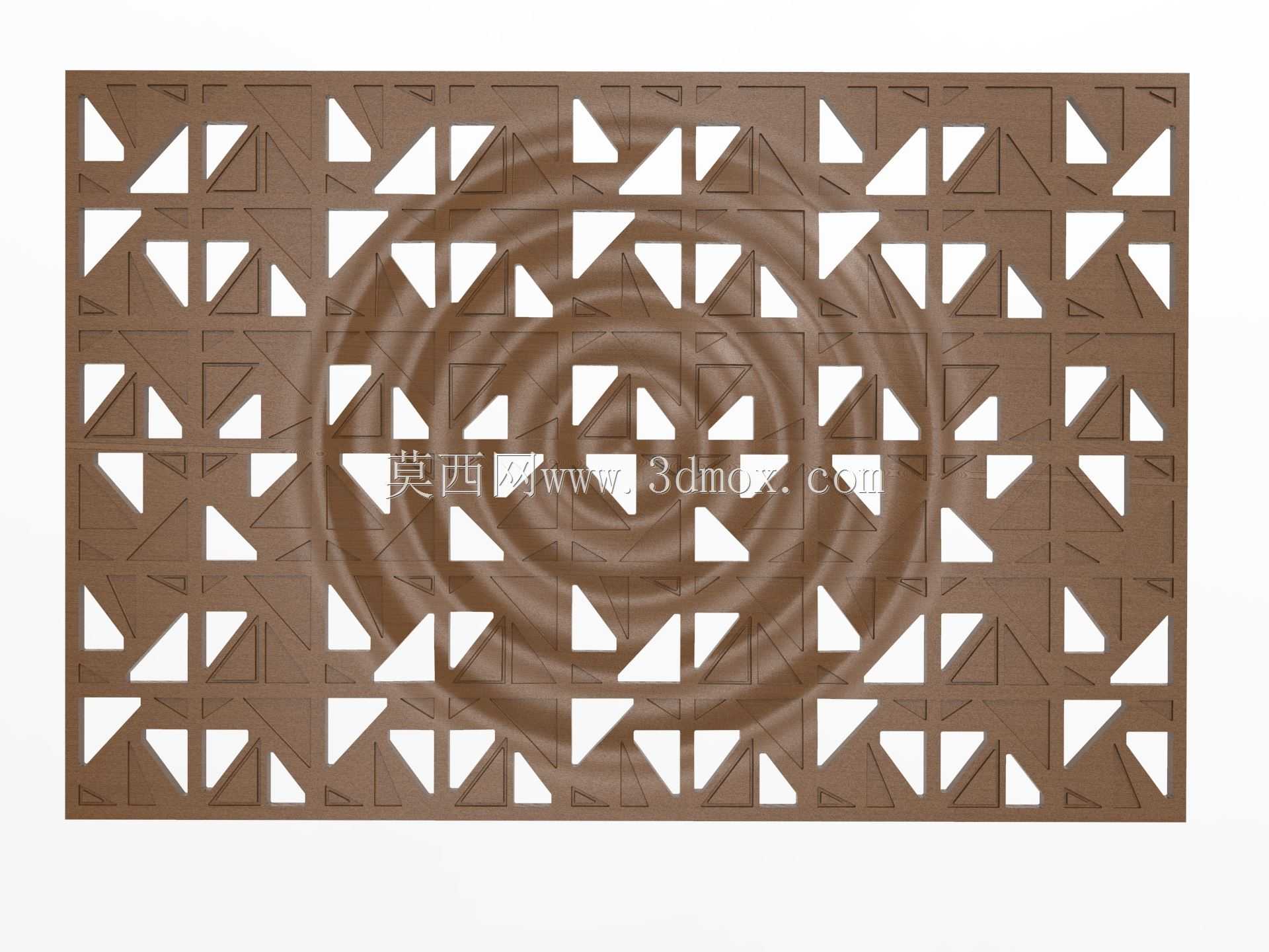

　　这款镂空格栅式面板在工程场景中适配范围较广，常见于户外公共区域排水系统的地面盖板、工业设备通风散热的防护隔栅、仓储货架的层板铺垫、养殖场地的漏粪承载板，也可用于景观工程中的树池篦子、洗车工位的地面沥水板，不同场景下对其承载能力、镂空率、防滑性能的要求各有差异，设计阶段需要结合实际安装边界做针对性的参数调整。从结构设计逻辑来看，整体采用矩形平板基础构型，板面做连续的三角形镂空排布，中心区域设置环形放射状的加强筋结构，这种排布方式并非单纯追求视觉效果，三角形结构本身具备优异的力学稳定性，相比方形或圆形镂空，同等材料用量下三角形格栅的抗形变能力更强，能够在降低整体自重的同时保证板面的均布载荷承载能力，中心环形筋则可以分散集中载荷，

　　避免重物压在板面中心时出现局部应力集中导致的断裂变形。板面的凸起纹理与镂空边缘做了小圆弧过渡处理，一方面是避免尖锐边角在安装、使用过程中划伤操作人员，另一方面凸起结构能够增加板面摩擦力，在作为地面盖板使用时减少行人滑倒的风险，镂空的开孔尺寸经过测算，作为排水盖板时能够保证大流量下水速度，同时避免高跟鞋跟、自行车轮卡入开孔，作为通风隔栅时能够保证足够的通风面积，同时阻挡较大体积的杂物进入设备内部。安装边界方面，这类面板通常采用四边搭边的安装方式，设计时需要根据安装工位的支撑框架跨度确定面板的整体厚度与筋条宽度，常规人行场景下筋条厚度不低于5mm，搭边宽度预留30mm以上即可满足承载要求，如果是过车场景则需要加厚筋条尺寸，

　　同时在面板底部增加横向加强筋提升整体抗折强度。材料选择上如果用于户外场景多采用铸铁或复合工程塑料注塑成型，用于设备内部通风防护则可采用铝合金冲压或钣金折弯焊接成型，不同成型工艺对应的结构细节也有差异，注塑件需要预留拔模斜度，钣金件则需要考虑折弯处的工艺缺口避免材料撕裂。从建模逻辑来看，先绘制整体矩形外轮廓，确定中心环形基准线，沿环形基准线放射状排布三角形镂空单元，再通过阵列命令完成全板面的镂空排布，最后对所有锐边做倒圆角处理，添加拔模斜度即可完成整体建模，建模过程中需要注意筋条的均匀厚度，避免出现壁厚突变导致的成型缺陷，同时核算整体镂空率，根据使用场景调整开孔大小，平衡通风/沥水效率与结构强度的关系。实际选型过程中，需要先确认安装位置的支撑框架内尺寸，再匹配对应长宽的面板，根据通行载荷等级选择对应厚度的规格，安装时可以在搭边处放置橡胶减震垫，减少车辆碾压时产生的异响与结构冲击，延长面板的使用寿命。
