S10车型后车轴牵引连接拉杆结构设计

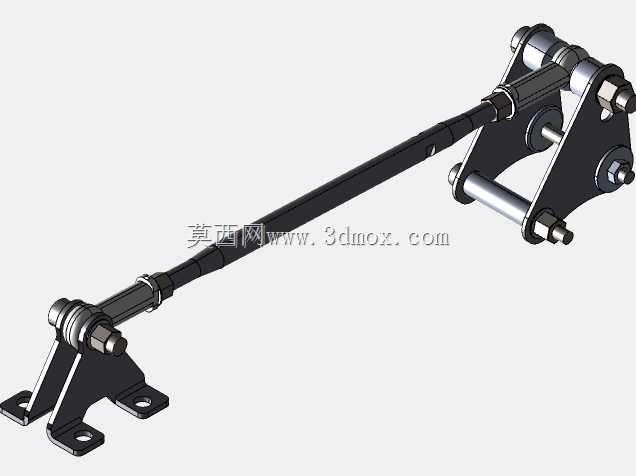

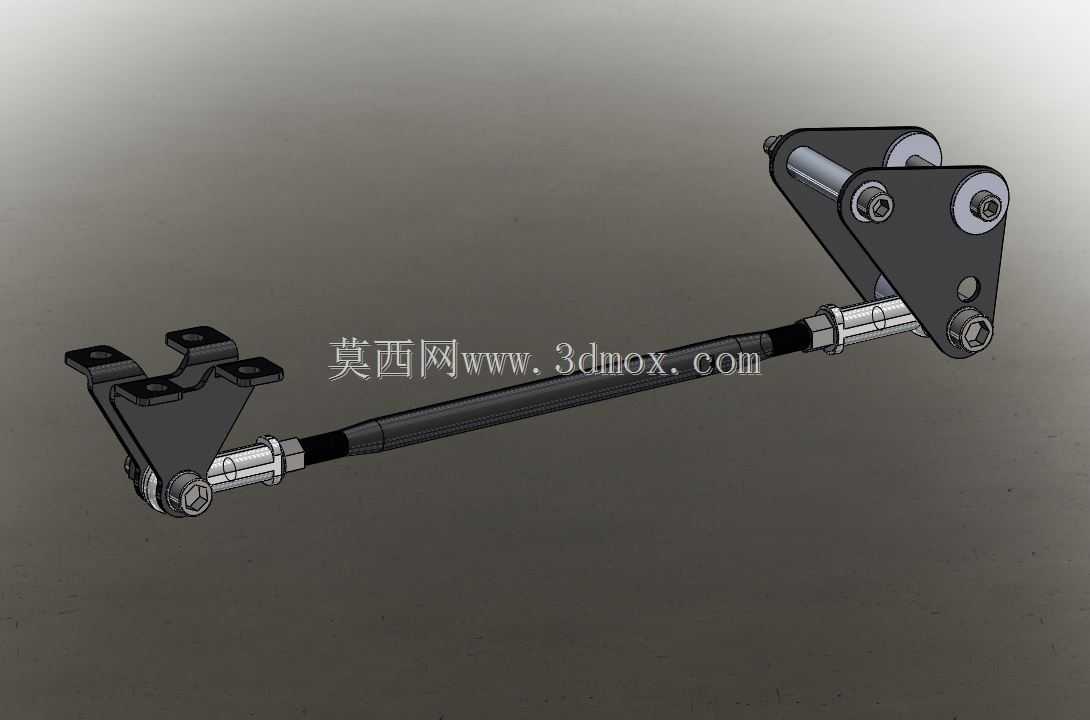

　　在商用车及乘用车型的底盘传动与拖挂适配场景中，牵引连接构件的可靠性直接决定了拖挂作业、故障牵引过程中的行驶安全，本次设计的S10牵引拉杆，针对传统牵引构件安装时需要现场焊接、配合面研磨的痛点做了全维度的结构优化，从实际装车验证的角度出发，所有配合公差均按照量产装车的精度要求做了匹配设计。从结构布局来看，该拉杆采用两端铰接支座搭配中间可调杆身的组合形式，两端的三角铰接支座分别对应车轴端与车架端的安装点位，支座上预留的三个螺栓安装孔位完全匹配S10车型后车轴的原厂安装螺柱位置，不需要对原车底盘结构做任何打孔、焊接改动，杆身中间的螺纹调节段可以根据实际装车的轴距偏差、安装间隙做长度微调，调节范围覆盖±15mm，

　　能够适配同平台不同配置车型的安装边界偏差，避免了传统固定长度拉杆安装时出现的别劲、铰接点卡滞问题。从功能特性层面来说，两端铰接点采用带自润滑衬套的螺栓铰接结构，衬套选用的是高耐磨铜基石墨材质，能够在底盘行驶过程中承受垂直方向的跳动冲击、转向过程中的横向摆动力矩，以及牵引作业时的纵向拉伸载荷，杆身主体采用冷拔无缝钢管加工而成，杆身直径按照1.5倍额定牵引力的静强度要求做了校核，在承受3倍额定牵引载荷的极限工况下不会出现塑性变形，杆身表面做了发黑防锈处理，能够适应雨天、泥泞路段等复杂行驶环境下的防腐蚀要求，铰接支座采用45号钢模锻成型后做调质处理，安装面的平面度公差控制在0.1mm以内，保证安装后与车轴、车架的连接面完全贴合，

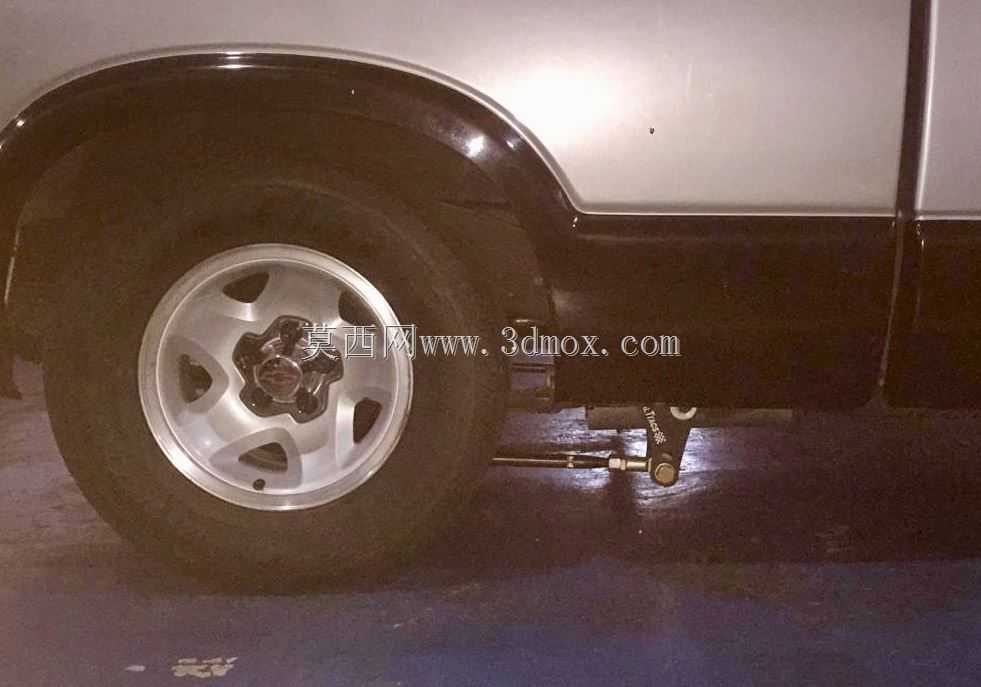

　　不会出现局部应力集中导致的支座断裂问题。在实际应用场景中，该拉杆既可以作为车辆故障时的应急牵引连接构件，也可以作为拖挂房车、小型拖板时的后牵引受力构件，安装过程只需要将两端支座对准原车安装螺柱，拧上对应规格的锁紧螺母，再根据实际间隙调整中间杆身的长度，最后锁紧杆身的锁紧螺母即可完成全部安装作业，全程不需要使用焊接设备、研磨工具，普通维修人员借助常规套筒扳手即可在20分钟内完成全部安装操作。从安装边界的尺寸参数来看，两端铰接点的中心距在标准状态下为820mm，调节到最短位置时为805mm，最长位置为835mm，支座的最大外轮廓宽度为120mm，安装后杆身与后悬架下摆臂、制动管路之间的最小间隙保持在25mm以上，在悬架全行程跳动、

　　转向轮转到最大角度的工况下，都不会与周边底盘构件发生运动干涉，铰接点的螺栓采用10.9级高强度螺栓，锁紧方式采用尼龙锁紧螺母加开口销的双重防松结构，即使在长期颠簸路面行驶的工况下也不会出现螺母松动脱落的问题。设计过程中针对牵引工况的受力特点，特意将杆身的受力轴线与两端铰接点的中心连线完全重合，避免了杆身承受附加的弯曲力矩，所有焊接位置都采用二氧化碳气体保护焊，焊后做了去应力处理，消除焊接残余应力导致的构件变形问题，支座上的铰接孔采用铰刀精加工，孔的尺寸公差控制在H7级别，与衬套的配合为过盈配合，压装后不会出现衬套转动、窜动的问题。相比传统的焊接式牵引杆，这款免焊接可调式牵引拉杆的适配性更强，安装效率提升了70%以上，同时因为所有构件都做了标准化的精度控制，后期维护更换时只需要单独更换磨损的衬套或者杆身，不需要整体更换整个构件，大幅降低了后期的使用维护成本，在底盘改装、售后维修、拖挂适配等场景下都有很高的实用价值。
