拾音器用铝制防护外壳结构设计

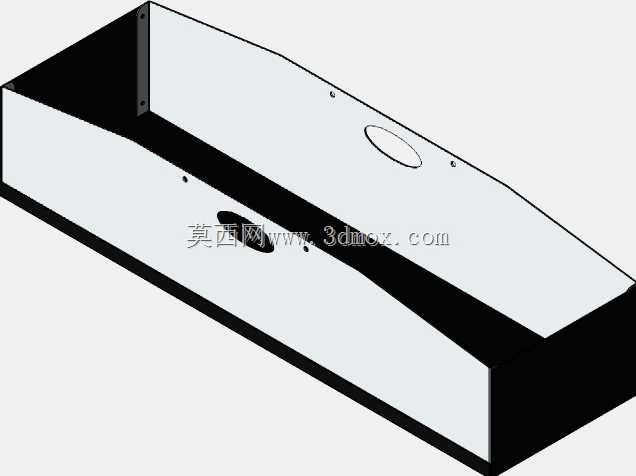

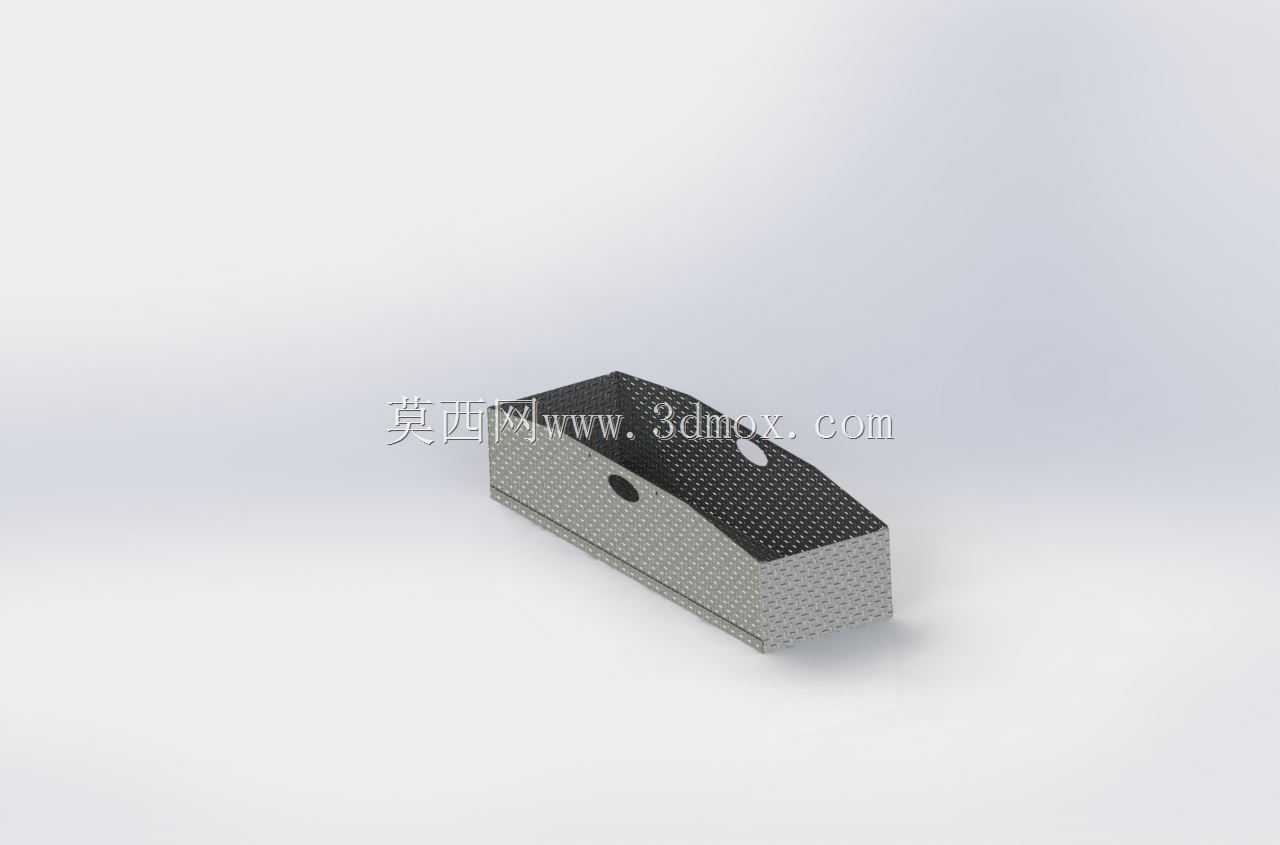

　　在工业拾音监测、设备声学信号采集的现场应用场景里，这类铝制壳体是核心的防护承载构件，日常会被安装在设备机台侧壁、生产线支架旁、工业控制柜内侧等位置，用来包裹内部拾音元件、信号调理电路板，隔绝现场的切削液飞溅、金属粉尘堆积、轻微外力磕碰对内部精密电子元件的损伤，同时铝材质本身的电磁屏蔽特性，还能减少车间内变频器、伺服电机产生的电磁杂波对拾音信号的干扰，避免采集到的声学信号出现底噪过高、波形失真的问题。从结构设计逻辑来看，整个壳体采用分体扣合式结构，上盖与下盒体通过侧边的定位孔配合紧固件完成锁紧，不需要额外设计复杂的卡扣结构，既降低了铝型材机加工的工序复杂度，也方便后期现场运维时快速开盖检修内部元件，不需要借助专用撬具就能完成拆装。壳体的上盖表面做了细密的网纹滚花处理，不是为了外观装饰，而是考虑到现场安装时操作人员戴防滑手套拧紧紧固件的过程中，需要临时扶稳上盖对位，滚花纹理能增大接触面摩擦力，避免对位过程中壳体打滑偏移，同时滚花形成的微凹凸表面也能提升壳体的散热效率，内部电路板长时间工作产生的热量可以通过凹凸面更快和周围空气完成热交换，避免密闭壳体内积温过高导致元件参数漂移。下盒体的侧壁预留了两个不同朝向的安装孔位，一个是正对拾音方向的圆形通孔，用来对准内部拾音咪头的收音位置，孔位边缘做了0.2mm的倒角处理，避免机加工后的锐边割破咪头处的防尘防水泡棉；另一个是侧方的走线孔，用来穿出信号传输线缆，孔位内径适配常规的3mm外径屏蔽线，

　　安装时可以在孔位处打密封胶完成线缆固定与缝隙封堵，满足IP54左右的现场防护等级要求。从安装边界尺寸来看，整个壳体的长宽高比例适配常规的小型拾音模组安装需求，底部预留了两个沉头安装孔，可以直接用M3螺丝固定在厚度1-3mm的安装板上，沉头孔的深度设计保证螺丝锁紧后螺帽完全没入壳体表面，不会突出在外影响上盖的扣合精度，也不会在后续设备挪动过程中勾挂周边的线缆。壳体的所有棱边都做了R0.5的圆角处理，一方面是避免铝件加工后的锐边划伤操作人员，另一方面也减少应力集中点，在现场出现轻微磕碰的时候，圆角结构能分散冲击力，不会像直角棱边那样容易出现磕碰凹坑、甚至开裂的问题。在壁厚设计上，盒体主体壁厚取1.2mm，上盖壁厚取1.5mm，

　　这个厚度区间既保证了壳体整体的结构刚性，在1米高度自由跌落至水泥地面时不会出现明显变形，也不会因为壁厚过大导致整体重量超标，单个壳体成品重量控制在50g以内，不会对安装点位的支架造成额外的负载压力。盒体内部的腔体做了统一的限位凸台设计，电路板可以直接卡在凸台之间，不需要额外打胶固定，凸台的高度预留了0.8mm的间隙，避免电路板直接贴在铝壳内壁上，既留出了空气流通的散热空间，也能防止电路板上的焊点直接接触铝壳造成短路风险。考虑到工业现场可能存在的凝露问题，壳体下盖的最低位置预留了一个直径0.3mm的透气小孔，孔位处贴有防水透气膜，既能平衡壳体内外的气压差，避免温度变化导致壳体内壁凝露积水，也不会让粉尘和液态水从透气孔进入腔体内部。

　　在实际选型适配的时候，这类铝制壳体不需要做额外的表面喷涂处理，原生的铝氧化表层就具备足够的防锈能力，在常规工业车间的温湿度环境下，连续使用五到六年也不会出现表层锈蚀、掉漆的问题，相比塑料材质的外壳，铝壳的抗老化性能更强，不会因为长期受设备散热烘烤出现材质变脆、开裂的问题。针对不同的安装场景，这个壳体的安装孔位还可以根据实际需求做小幅调整，比如需要壁挂安装的时候，可以在壳体背部额外加工两个挂装孔，直接挂在墙面的固定螺丝上，不需要额外加装安装支架；如果是嵌入式安装的场景，也可以在壳体侧壁加工定位凸边，直接卡在安装面板的开孔处，配合密封圈完成面板固定。整个结构的设计没有冗余的装饰性特征，所有的结构特征都服务于实际安装、防护、散热的功能需求，加工时可以直接采用6061铝型材通过CNC铣削完成加工，不需要开模，小批量定制的时候生产周期短，成本也相对可控，非常适合工业现场非标监测点位的拾音装置防护使用。
