225/70 R14规格乘用车辆轮胎结构

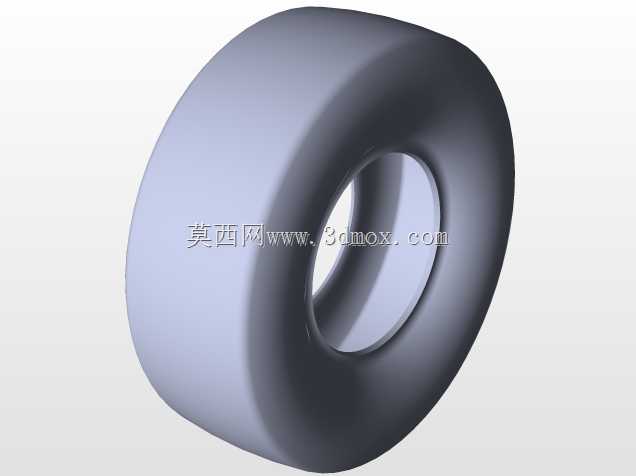

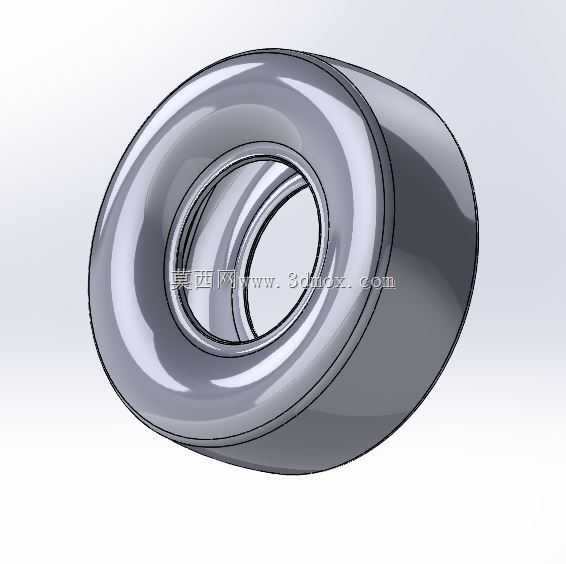

　　日常做整车总布置校核时，轮胎作为行走系统直接和路面接触的核心部件，其三维数模的曲面精度直接影响轮包空间预留、悬架跳动间隙校核、转向干涉检查的最终结果，很多新手工程师在搭建底盘数模时容易忽略轮胎的真实外轮廓尺寸，直接调用简化圆柱模型，最后实车装配时出现轮眉蹭胎、转向极限位置碰拉杆的问题，反而要反复修改钣金和悬架硬点，耽误项目进度。这款225/70 R14规格的轮胎数模，完全按照真实轮胎的外轮廓曲率构建，胎侧的弧度、胎面的接地宽度、轮辋配合的安装止口边界都做了精准还原，在做整车总布置时，可以直接导入装配环境，用来校核满载、极限跳动、最大转向角等多工况下的周边间隙，不需要额外做曲面修正。从实际应用场景来看，

　　这个规格的轮胎多用于紧凑型家用轿车、小型城市SUV以及部分轻型商用代步车，日常行驶中承担着缓冲路面颠簸、传递驱动力制动力、保证车辆抓地性能的作用，设计时首先要明确几个核心边界参数：225代表胎面设计宽度为225mm，70是扁平比，也就是胎侧高度和胎面宽度的比值为70%，R代表子午线轮胎结构，14代表适配的轮辋直径为14英寸，这些参数直接决定了轮胎的整体外径、安装所需的轮腔空间，以及和轮辋装配时的配合尺寸。建模过程中没有做过度的胎面花纹简化，保留了胎面的基础曲面弧度，胎侧和轮辋配合的位置做了准确的止口结构，在做车轮装配时，可以直接和对应规格的轮辋数模完成配合约束，不需要额外调整装配基准。很多工程师在做底盘性能仿真时，

　　也会用到精准的轮胎数模来定义接地印迹参数，这个模型的胎面曲率完全符合真实轮胎的静负荷半径特性，在做平顺性仿真、制动距离仿真时，能够提供更贴近实车的几何参考，避免因为模型简化带来的仿真结果偏差。从结构设计思路来看，轮胎的外轮廓不是规则的圆环，胎面位置有符合接地压力分布的微弧设计，胎侧位置从胎面到轮辋止口的过渡曲率，是按照轮胎充气后的自然膨胀形态构建的，不会出现充气后轮廓和数模偏差过大的问题。在做轮眉设计时，可以直接用这个数模做包络面检查，预留出轮胎带防滑链、泥雪附着后的额外间隙，避免后期实车测试时出现干涉问题。另外在做备胎槽设计时，这个模型的整体外径尺寸也能作为空间预留的参考，保证备胎能够顺利放入备胎槽，同时和周边的油箱、

　　后地板钣金留出足够的安全间隙。日常做零部件选型匹配时，这个数模也能直观展示轮胎的整体形态，方便和悬架工程师、车身工程师对接安装边界，不用反复核对二维图纸上的尺寸参数，减少跨部门沟通的误差。需要注意的是，这个模型还原的是轮胎自由状态下的外形尺寸，在实际装配校核时，要根据车辆的满载轴荷考虑轮胎的静变形量，在数模基础上预留出对应的压缩间隙，尤其是在做悬架上跳极限位置校核时，不能直接用自由状态的轮胎外径来算间隙，要结合轮胎的垂直刚度特性，留出足够的安全余量。另外在做转向系统校核时，要考虑轮胎在最大转向角、同时伴随悬架跳动的复合工况下，和轮罩内衬、转向拉杆、减震器弹簧等周边部件的间隙，这个数模的曲面精度足够支撑这类复杂工况的干涉检查，不会因为曲面失真导致校核结果失效。对于做轮胎配套设计的工程师来说，这个数模的轮廓基准也可以作为胎面花纹设计、胎侧标识布置的基础载体，在基础轮廓上叠加花纹结构、标识字符，就能快速完成完整的轮胎产品数模搭建，节省基础曲面构建的时间。
