ABB-IDM96多功能电力监测仪表结构设计

　　在低压配电盘、工业设备控制柜、生产线动力柜这类场景里，盘装式多功能电力监测仪表是运维人员掌握回路用电参数的核心终端，ABB-IDM96这类96型方形仪表，是目前工业配电领域应用非常广泛的一款监测终端。从实际使用场景来看，这类仪表大多嵌入安装在标准96mm开孔的柜门上，正面朝向操作巡检通道，不需要额外占用柜内纵深之外的安装空间，适配绝大多数固定式低压柜、抽屉柜的面板布局。

　　这款仪表的核心用途是替代传统的指针式电流表、电压表、功率表，单台设备就能同时采集三相回路的电流、电压、有功功率、无功功率、功率因数、累计电能等多类参数，不需要在柜门上排布多块单一功能的指针表，既节省面板安装空间，也能减少柜内二次接线的工作量，读数直观性远优于传统指针表，远距离巡检时也能快速识别数值。

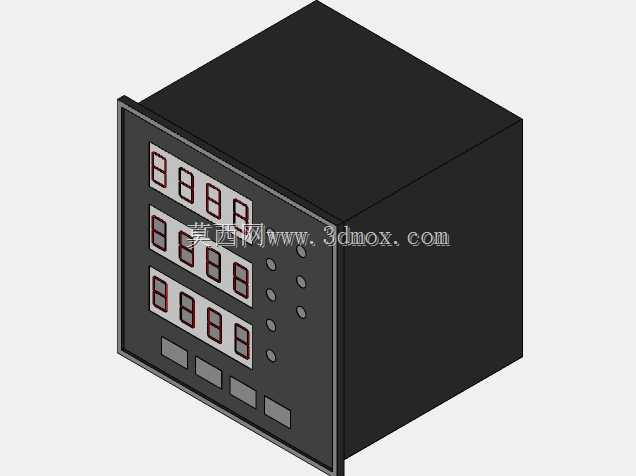

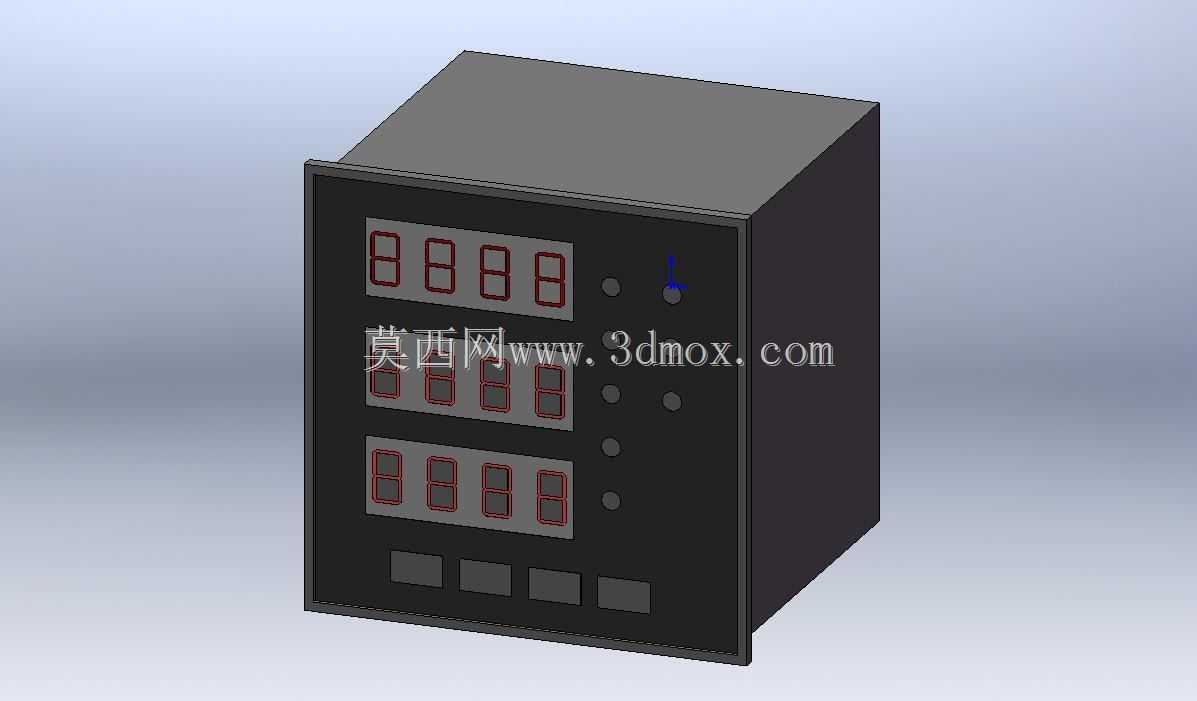

　　从功能特性来看，仪表正面排布三排四位红色数码显示管，每排对应一类电参数的实时数值，显示区域下方设置四个操作按键，用于参数切换、阈值设置、通讯地址配置等操作，显示区右侧排布四个状态指示灯，分别对应通讯状态、报警输出、电能脉冲、运行状态的指示，操作逻辑符合工业现场运维人员的使用习惯，不需要复杂的培训就能完成参数查看与基础设置。仪表的接线端子全部布置在机身尾部，采用插拔式接线端子排，强弱电回路分区排布，避免强电采样回路与弱电通讯回路之间的信号干扰，符合低压二次回路的布线规范。

　　从结构设计思路来看，这款仪表采用标准96型方壳机身，整体为长方体结构，正面面板做了微凸的边框设计，嵌入安装后能完全覆盖柜门的安装开孔缝隙，不需要额外加装装饰压圈，面板与壳体之间采用卡扣加密封胶条的连接方式，能达到盘面IP54左右的防护等级，适配车间多粉尘、轻微凝露的使用环境。壳体采用阻燃ABS工程塑料注塑成型，壁厚均匀，兼顾结构强度与绝缘性能，自身重量较轻，长时间安装在柜门上不会出现面板变形下坠的问题。

　　关于安装边界与外形尺寸，这款仪表遵循行业通用的96型盘装仪表尺寸规范，正面外轮廓尺寸为96mm×96mm，对应的柜门安装开孔尺寸为92mm×92mm，安装时从柜门外将仪表插入开孔，在柜门内侧通过随机配套的两个金属安装卡子卡入壳体侧面的卡槽，拧紧卡子上的固定螺丝就能将仪表牢牢压紧在柜门上，不需要额外打孔或者焊接固定支架。机身纵深方向的尺寸约为100mm，设计柜内布线时需要预留至少120mm的纵深空间，保证尾部接线端子的接线弧度与线缆弯曲半径，避免柜门关闭时挤压到二次线缆。

　　建模过程中需要重点关注几个结构细节：一是正面显示窗的透明面罩与面板的配合公差，面罩采用嵌入式安装，边缘做0.5mm的倒角处理，避免装配时出现卡滞；二是按键的行程设计，每个按键的按压行程设置为1.5mm，按键帽高出面板表面2mm，既保证按压手感，也避免误触；三是壳体侧面的安装卡槽位置，卡槽距离正面面板的距离为3mm，刚好适配2-3mm厚度的冷轧钢板柜门，安装后不会出现前后窜动的问题；四是尾部端子排的定位凸台，保证插拔式端子排插入时不会出现错位，避免接线时出现针脚弯折的问题。

　　在实际选型配套时，这类仪表的安装尺寸通用性极强，同尺寸规格的不同品牌仪表基本可以实现开孔互换，不需要重新修改柜门开孔，对于老旧柜型的改造项目非常友好，只需要确认尾部接线的引脚定义就能完成替换，大幅缩短现场改造的停电作业时间。日常运维时，只需要定期擦拭正面显示窗的灰尘，检查尾部接线端子的紧固力矩即可，设备本身没有易损机械部件，长期运行的稳定性较好。
