小型手动内螺纹直通球阀结构设计

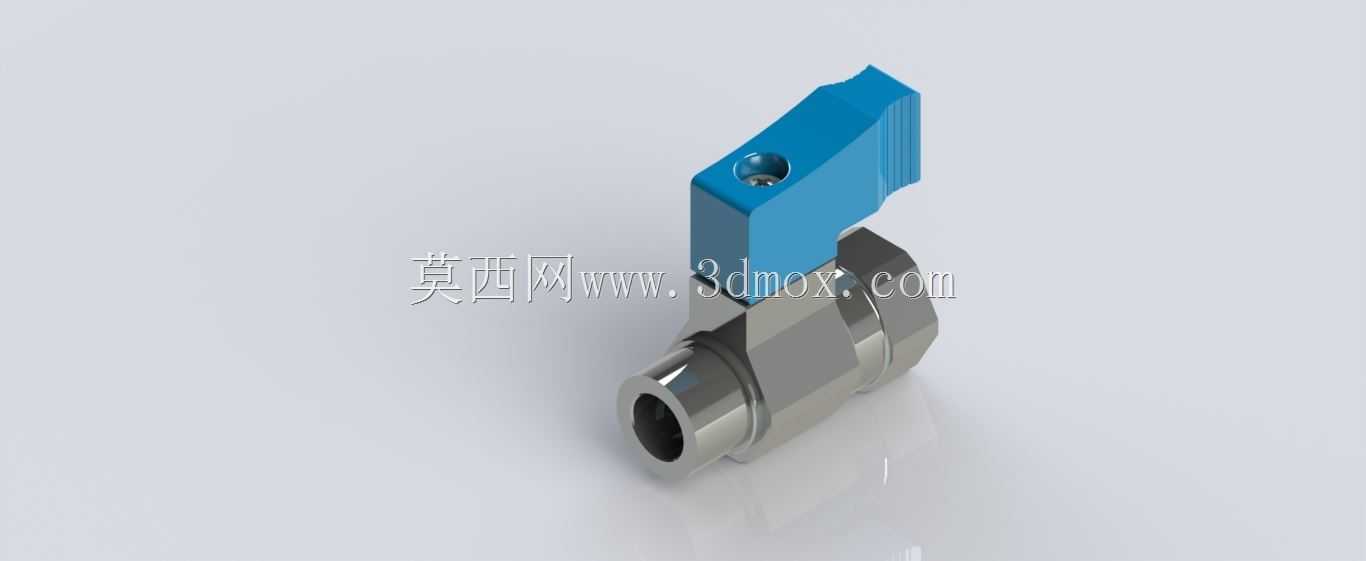

　　在小型流体管路系统的现场运维与设备配套场景里，这类小通径直通手动球阀的出镜率极高，不管是实验室气路改造、小型液压试验台的支路通断控制，还是民用净水设备、小型气动工装的管路切换，都能见到这类结构紧凑的阀件身影。不同于大通径工业球阀需要配套执行机构，这款1/4规格的球阀完全依靠手动扳动实现启闭，操作力矩控制在单指可扳动的范围，日常巡检时不需要额外工具就能快速完成管路通断操作，在需要频繁切换支路状态的试验场景里，能大幅降低操作耗时。

　　从结构设计逻辑来看，这款阀采用了最经典的浮动球密封结构，阀体整体为一体式锻压成型的不锈钢基体，两端加工标准内螺纹连接接口，不需要额外的转接接头就能直接拧入同规格的外螺纹管路，安装边界控制得非常紧凑，整体轴向长度不到50mm，手柄扳动到全开位置时，最高点距离阀体中心轴线的垂直距离不超过35mm，在排布密集的阀岛或者狭小的设备内腔里安装时，不会和周边的管路、电气元件产生干涉。很多初次做小型设备管路排布的设计人员容易忽略阀件的操作空间预留，这款阀的手柄采用了侧向扳动的90度行程设计，从全关到全开只需要转动四分之一圈，手柄侧边预留10mm的操作间隙就能完成动作，不需要给整周旋转预留空间，对紧凑型设备的内部空间利用率提升非常明显。

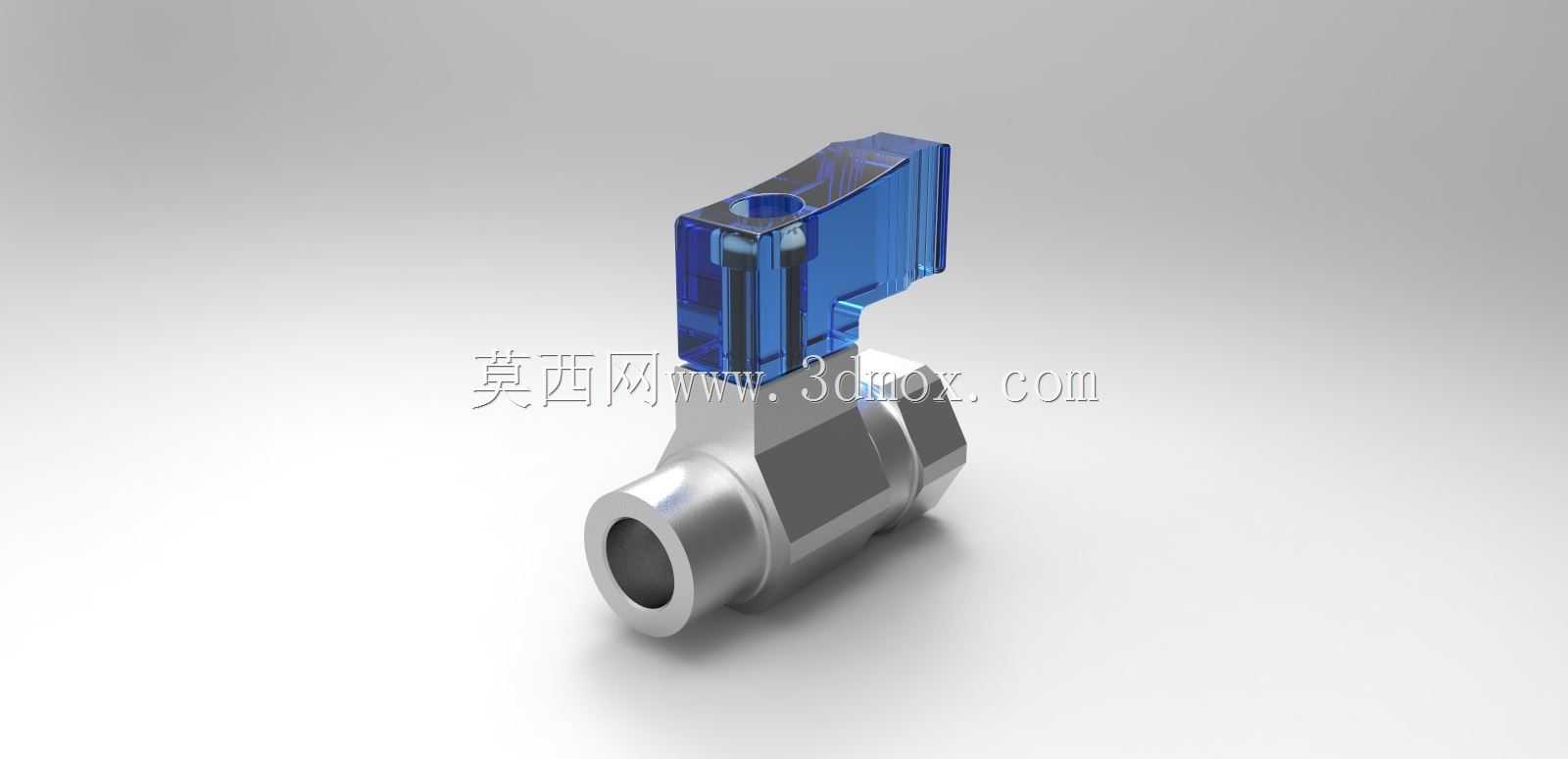

　　密封结构上，球体和阀体之间的密封座采用了改性聚四氟乙烯材质，既能耐受常规的水、压缩空气、低压液压油等介质，也能在-10℃到120℃的工作温度区间保持稳定的密封性能，不会因为常规的环境温度波动出现密封失效渗漏的问题。手柄部分采用了透明蓝色工程塑料包覆设计，不是单纯为了外观辨识度，这种包覆结构能在手柄和金属阀杆连接的位置形成一层绝缘隔离，在有低压静电防护要求的气路场景里，能避免操作人员接触时产生静电导通过程，同时塑料材质的手柄触感不会像金属手柄那样在低温环境下粘黏皮肤，低温车间使用时的操作友好度更高。

　　实际选型匹配时需要注意，这款阀的通径和1/4管螺纹的公称通径完全匹配，流道没有做缩径设计，全开状态下的介质流阻和同规格的直通管路基本一致，不会因为加装阀件造成明显的管路压力损失，在对流量稳定性要求较高的分析仪器气路里，这种全通径的小球阀比缩径结构的阀件更适配。阀杆和阀体之间的密封采用了双层O型圈结构，装配时不需要额外调整密封压盖的预紧力，依靠O型圈的自身压缩量就能实现阀杆位置的动密封，长期扳动使用也不会出现阀杆位置渗漏的问题，日常维护只需要在长期停用后扳动几次检查动作灵活性即可，不需要拆解做密封维护。

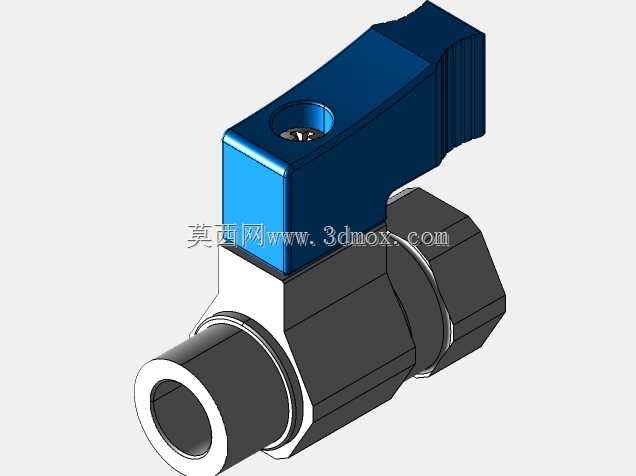

　　很多三维建模人员在复刻这类小阀件的时候，容易忽略手柄和阀体之间的限位结构，实际上在阀体和手柄连接的位置，设计了两个硬限位凸台，分别对应全开和全关的位置，手柄扳动到限位位置时，球体的通孔刚好和管路流道完全对齐或者完全截断，不会出现因为扳动角度不到位导致的截流或者内漏问题。建模时需要准确还原这两个限位凸台的角度位置，否则做装配运动仿真的时候，会出现手柄过转或者流道对不齐的问题，和实际阀件的动作逻辑不符。另外阀体两端的内螺纹收尾位置做了退刀槽设计，安装时螺纹拧到底之后会抵在退刀槽的端面上，不会出现螺纹拧接过深顶到球体导致球体卡滞的问题，这也是很多新手设计时容易遗漏的细节，直接照搬标准螺纹长度不做退刀槽让位的话，实际装配时很容易出现阀件扳动卡涩的故障。

　　从安装适配性来说，这款阀的两个连接端面的平行度公差控制在0.1mm以内，接入管路之后不会因为端面倾斜导致管路产生额外的装配应力，在硬管连接的场景里，能避免因为阀件安装偏差导致的管路接头渗漏问题。整体重量不到100g，在小型移动设备或者便携式试验装置上使用时，不会给管路带来额外的负重，也不需要额外做阀件的固定支撑，仅靠两端的螺纹连接强度就足以承受常规工作压力下的管路载荷，工作压力上限可以达到1.6MPa，完全覆盖常规小型气动、液压系统的工作压力范围，也能满足民用供水、净水设备的压力使用要求。
