微型两位两通气动电磁阀结构设计

　　在小型化气动控制回路的设计工作里，这类微型两位两通电磁阀的出镜率一直不低，尤其是在对安装空间有严苛限制的场景下，比如桌面级小型自动化设备的气路排布、便携式医疗气动器械的流体通断控制、小型分析仪器的气路切换单元，这类元件的选型和结构适配往往会直接影响整套系统的布局合理性。从实际使用场景来看，这类阀主要负责压缩空气或者低压惰性气体的通断控制，属于气路里的基础执行控制元件，和常规大通径电磁阀不同，它的设计核心优先围绕小体积、低功耗、快速响应这几个核心需求展开，毕竟在紧凑型设备里，留给阀件的安装空间往往被压缩到极致，很多时候甚至要把阀直接集成在气动执行元件的进气端，省去中间的管路连接，减少气路的压力损失。

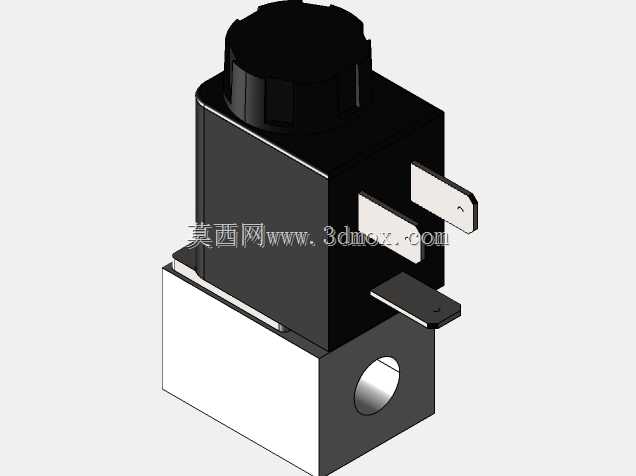

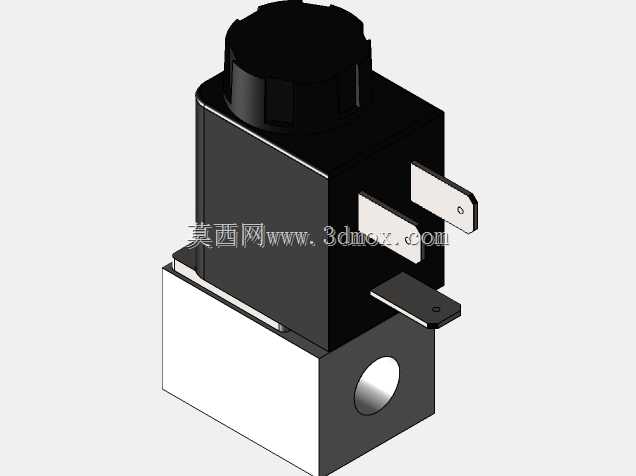

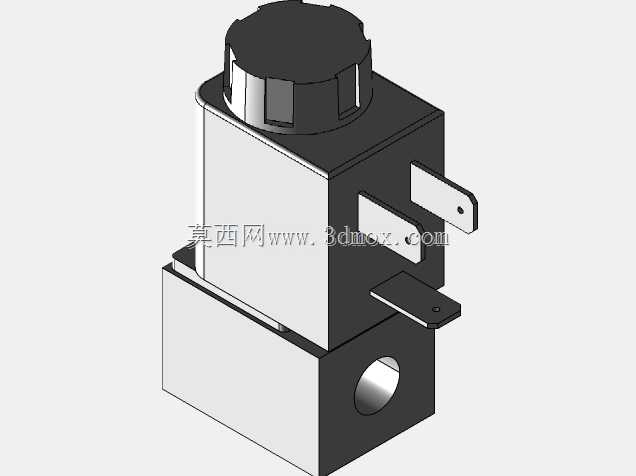

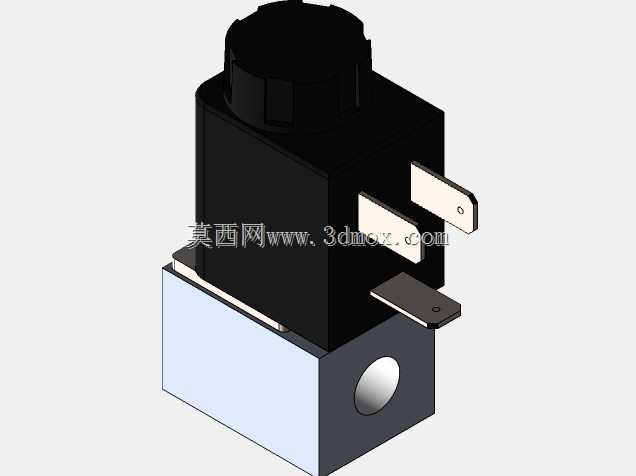

　　从结构设计的思路来看，这款阀采用了分体式的结构布局，上部是电磁驱动的螺线管总成，下部是阀座流体通道部分，这种布局的好处是可以把电磁驱动部分的发热区域和下部的流体通道做物理隔离，避免长时间通电时线圈的热量传递到流体侧，对温度敏感的流体介质造成影响。上部的线圈外壳采用方形的注塑包覆结构，相比圆形外壳，方形结构在密集安装的时候可以更好的贴合相邻元件，减少排布时的空间浪费，顶部的旋钮结构是手动应急操作按钮，在设备调试或者线圈断电的应急状态下，可以手动按压这个按钮实现阀的临时通断，不用拆卸管路或者外接气源，这个细节设计在现场调试的时候实用性很强，很多同类型阀为了压缩体积会省略手动操作结构，实际调试时会给工程师带来不少麻烦。

　　电气连接部分采用了三个插片式的接线端子，这种端子的设计是为了适配快插式的接线插座，相比引线式的连接，插片式连接在批量装配的时候可以大幅提升接线效率，同时也能避免接线时的虚接问题，三个端子分别对应线圈的两个供电引脚和接地引脚，符合低压电气元件的安全设计要求，插片的排布做了错位设计，能防止插座插反造成的接线错误。下部的阀座部分采用了金属基座加工，流体接口是侧向的通孔结构，这种侧接的接口方式可以让阀在安装时直接贴装在阀岛或者安装板的表面，不需要预留侧向的管路弯折空间，进一步压缩安装所需的Z向尺寸，阀座的流体通道做了平滑的过渡处理，没有直角的流道突变，能减少气体通过时的湍流噪音，同时降低气路的压力损失，对于小流量的精密气路来说，这种流道细节的处理会直接影响气路压力的稳定性。

　　从安装边界的尺寸来看，这款阀的整体轮廓非常紧凑，上部线圈部分的方形截面边长控制在极小的尺寸范围内，下部阀座的安装面做了平整处理，可以直接通过阀座侧面的安装孔或者集成式的卡扣固定在安装基板上，不需要额外的安装支架，这种设计对于高密度排布的阀组来说非常友好，在有限的安装空间内可以排布更多的控制回路。在功能特性上，这类微型电磁阀的响应速度通常在毫秒级，能够满足高频次的气路通断需求，同时因为采用了螺线管直动式的结构，不需要最低工作气压的要求，在零压状态下也能正常实现通断，这一点和先导式电磁阀有明显区别，也让它可以适配低压、小流量的精密控制场景，比如小型真空吸附回路的通断控制、精密点胶设备的气压控制等场景。

　　在实际选型适配的时候，需要重点关注阀的通径和流量参数是否匹配回路的耗气量，同时要确认线圈的供电电压和设备的控制系统输出电压匹配，安装时要注意流体的流向和阀身上标注的方向一致，避免反向安装造成的密封失效，另外因为阀的体积很小，内部的密封件尺寸也比较精密，使用时要注意气源的过滤精度，避免杂质进入阀座内部造成密封面磨损，导致阀出现内漏的问题。从三维建模的角度来看，这个模型完整还原了阀的外部装配特征，包括接线端子的尺寸、安装孔的位置、手动按钮的突出高度、流体接口的孔径参数，在做设备整体布局设计的时候，可以直接导入这个模型进行干涉检查，提前确认安装空间是否足够，管路连接的位置是否和周边元件有冲突，避免在实际装配时才发现空间不足的问题，大幅减少设计迭代的次数。
