1英寸气动薄膜控制阀结构设计

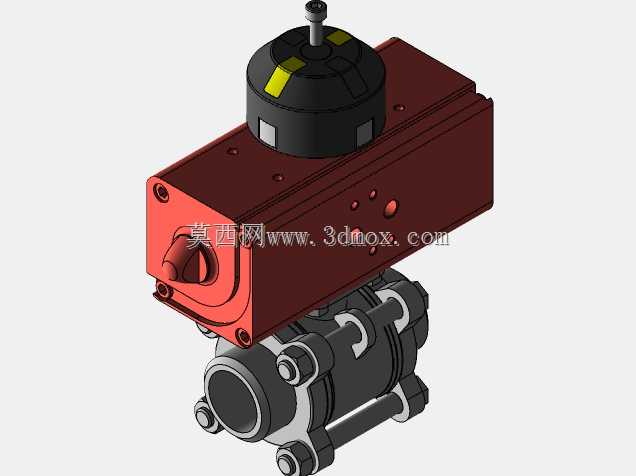

　　在化工流体输送、制药纯化水分配、中小型暖通空调冷热源支路这类对管路通断、流量调节有自控需求的场景里，1英寸规格的气动薄膜阀是出镜率极高的管路控制元件，这类阀不需要人工手动操作，只要接入对应压力的控制气源，就能配合上位自控系统完成远程的阀位切换或者开度调节，很多现场的工艺联锁逻辑里，这类阀也是直接参与安全联锁动作的末端执行件，一旦触发联锁条件能快速完成气路切换带动阀芯动作，切断或者导通工艺介质流路。从结构设计的逻辑来看，这款阀采用了上部气动执行机构加下部阀体的分体式布局，上部的气动执行部分采用活塞式气室结构搭配顶部的阀位反馈指示块，顶部的黑色指示帽上做了黄色的开度标识条，现场巡检人员不用拆任何护罩，

　　站在管路旁就能直观判断当前阀门是处于全开还是全关位置，甚至能大致判断开度区间，这点在现场没有阀位反馈信号的简易自控回路里实用性很强，能大幅降低巡检人员的判断成本。执行器的主体壳体做了加强筋式的外形设计，不是单纯的方块结构，侧壁预留的几个小孔是气源接口的安装位，同时也兼顾了气室呼吸的透气需求，避免执行器动作的时候内部形成气阻影响响应速度，执行器和下部阀体的连接采用了支架式过渡结构，连接螺栓的位置做了沉台设计，既保证连接强度，又不会让螺栓外露过多积灰积污，在有洁净要求的车间场景里也能减少卫生死角。下部的阀体部分采用卡箍式快装连接结构，适配1英寸管径的卫生级管路安装，阀体流道做了全通径的圆弧过渡，没有明显的节流台阶，

　　介质流过的时候压损很小，不容易在阀腔内残留介质，不管是输送有一定粘度的药液，还是带细小颗粒的工艺流体，都不容易出现卡堵或者残留结垢的问题。阀芯和阀杆的连接做了防松结构，执行器带动阀杆做回转或者升降动作的时候，不会因为长期往复动作出现阀芯松脱移位的问题，阀杆的密封采用多层填料组合结构，既保证动作的时候阀杆运动顺滑，又能避免阀杆位置出现介质外漏，不需要频繁更换密封填料就能满足长期运行的密封要求。从安装边界来看，这款阀的整体高度控制在适配常规1英寸管路安装空间的范围内，侧面的执行器宽度不会超出管路支架的常规安装间距，不管是水平管路安装还是垂直管路安装，都不需要额外做特殊的支架改造，气源接口的位置预留了足够的操作空间，

　　现场接气管的时候不需要使用特殊的弯头工具就能完成紧固，顶部的阀位指示部分不会和上方的管路或者桥架产生干涉，在密集排布的管廊里安装也能有足够的操作和观察空间。设计的时候还考虑了现场维护的便利性，执行器和阀体的连接螺栓都是外露的标准件，现场如果需要更换阀芯或者密封件，不需要把整个阀从管路上拆下来，只要松开连接螺栓就能把上部执行机构拆下来完成内部零件的更换，能大幅缩短现场维护的停机时间。气室的端盖采用螺栓压紧结构，长期运行如果出现膜片或者活塞密封件磨损，拆开端盖就能快速更换密封件，不需要整体更换执行机构，能降低后期的运维成本。在实际选型适配的时候，这款阀的执行器输出扭矩足够覆盖1英寸阀在额定工作压力下的动作需求，即使管路里介质压力达到常规工业管路的额定工作压力，执行器也能可靠带动阀芯完成开关动作，不会出现憋压卡阀的问题，阀位的动作行程经过精准匹配，全开的时候流道完全导通，全关的时候密封面能完全贴合，不会出现内漏的情况。
