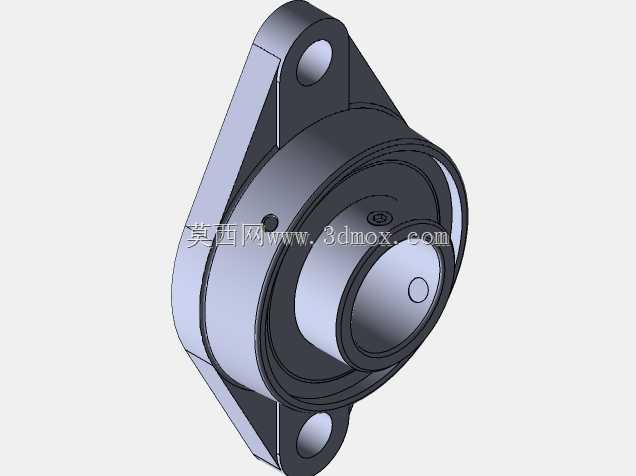

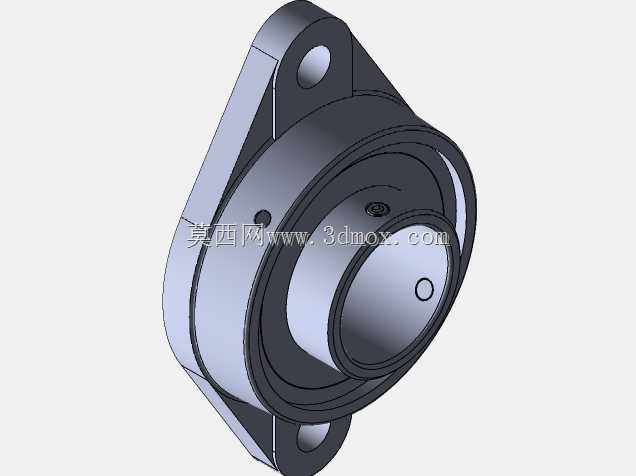

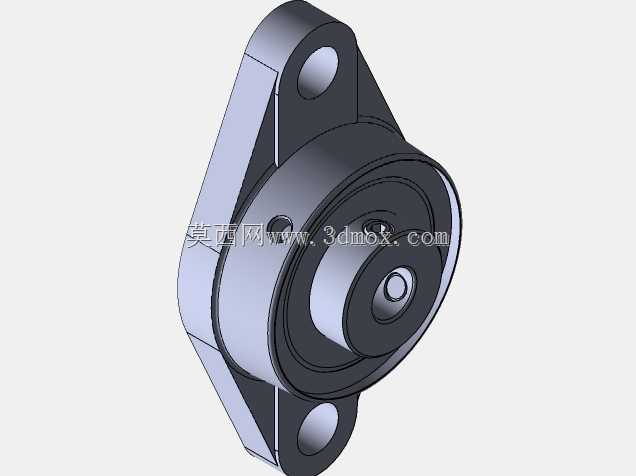

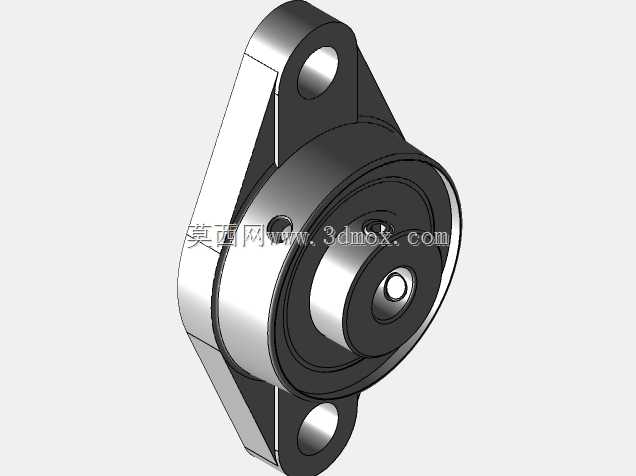

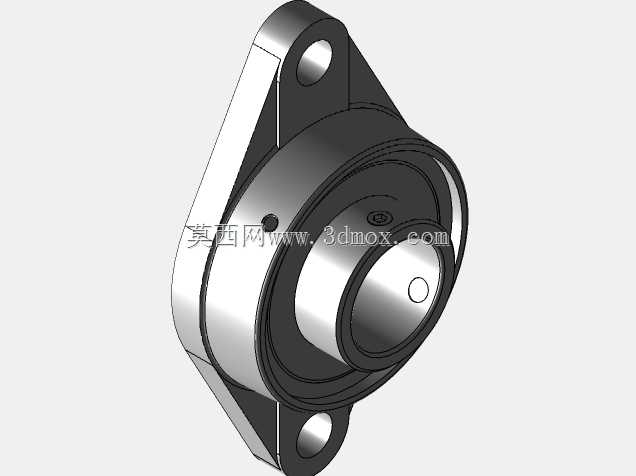

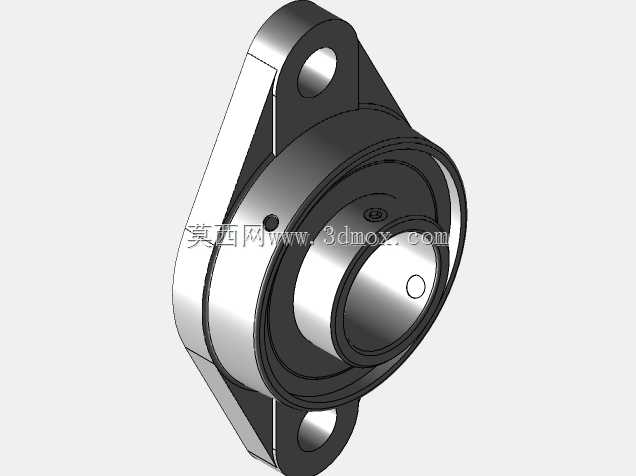

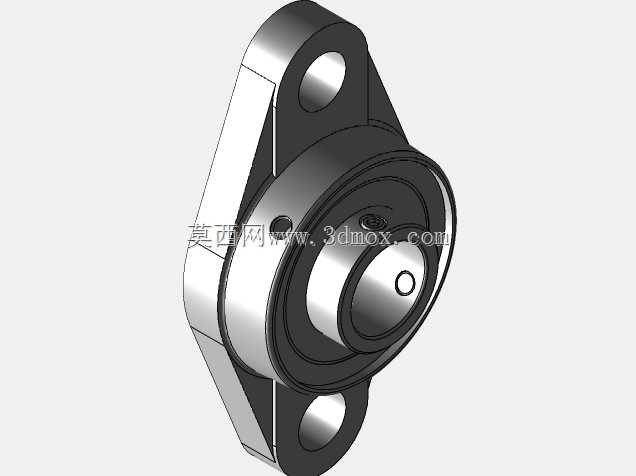

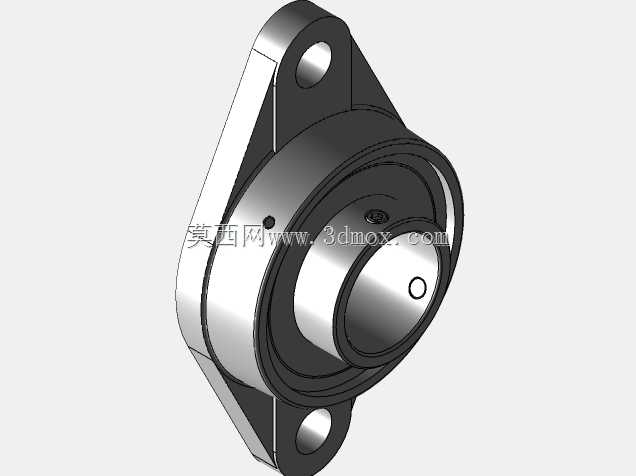

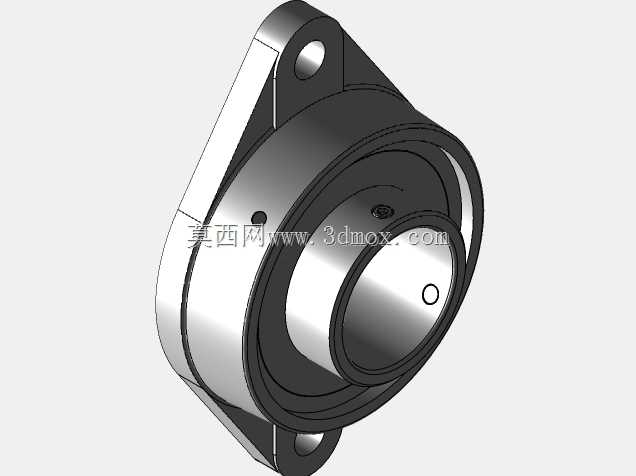

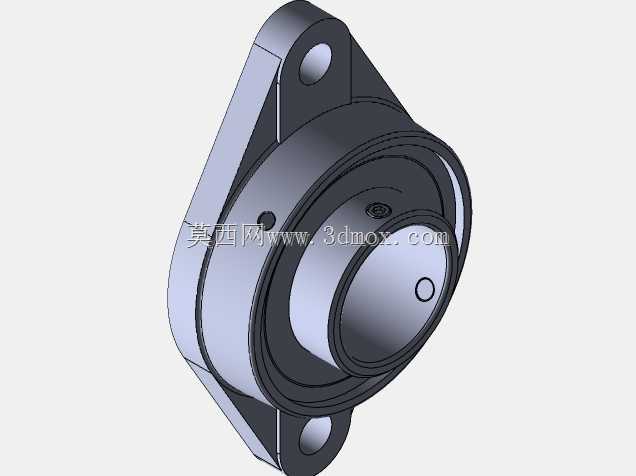

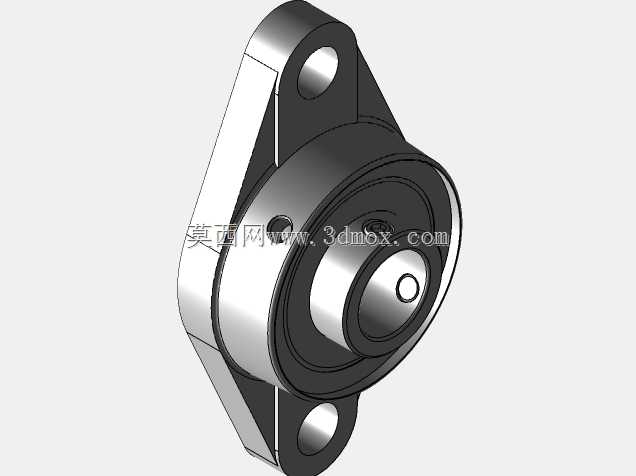

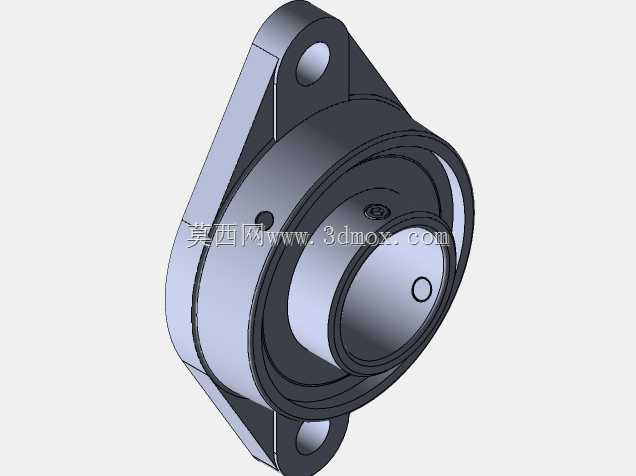

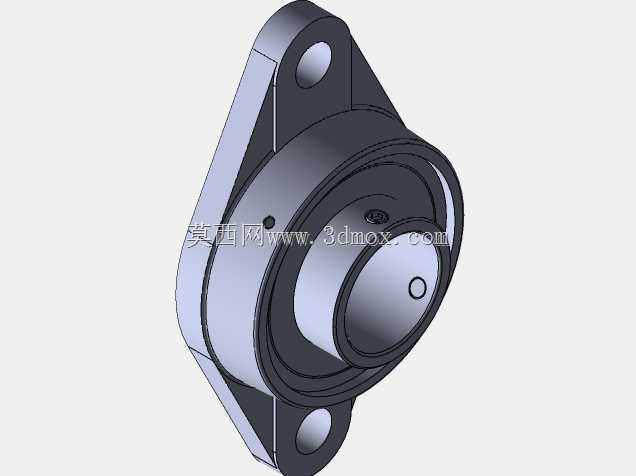

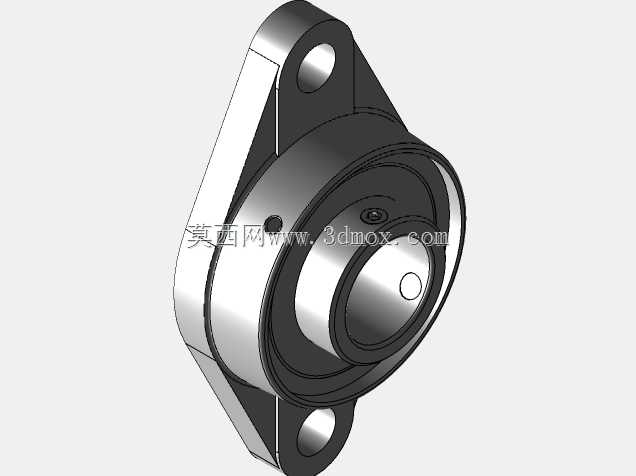

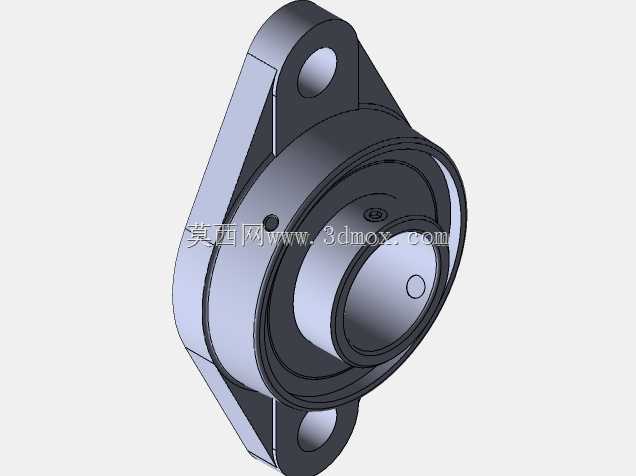

带悬吊式安装座的外球面轴承组件结构

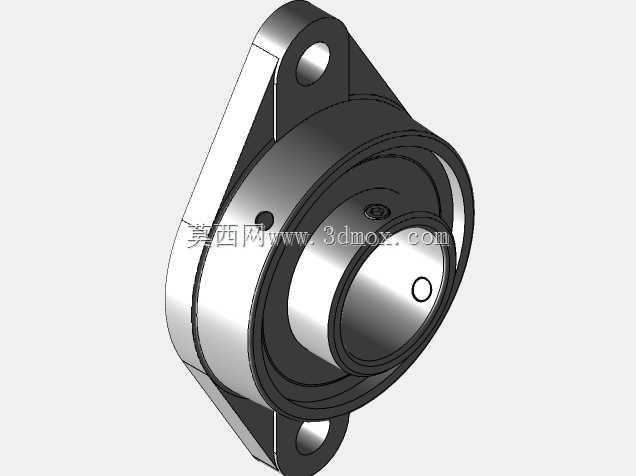

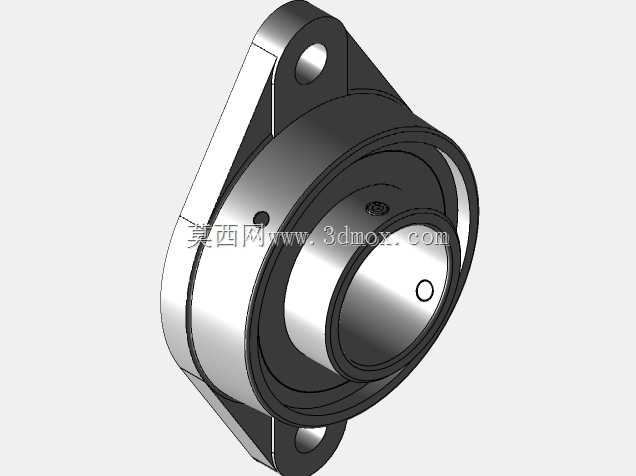

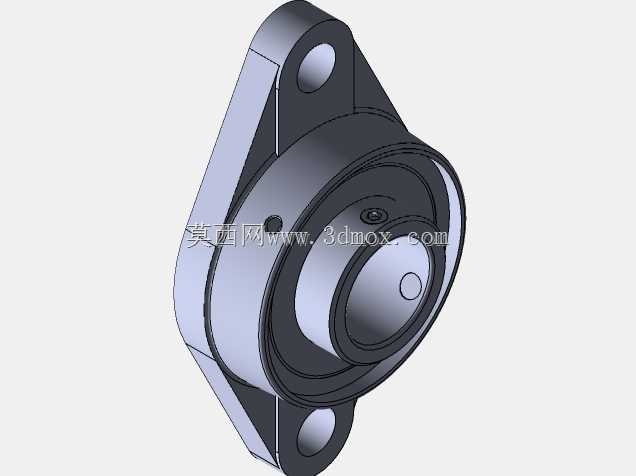

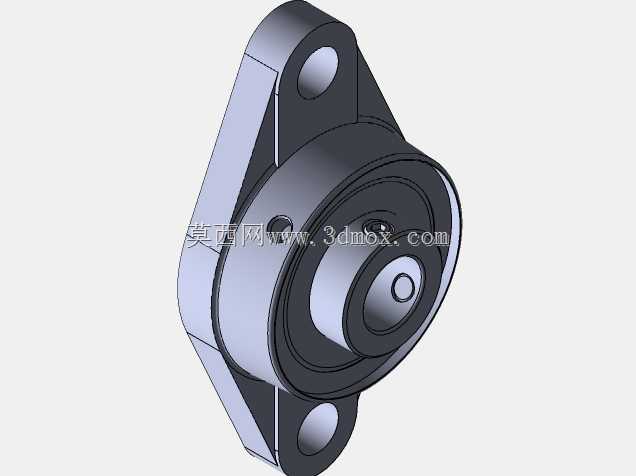

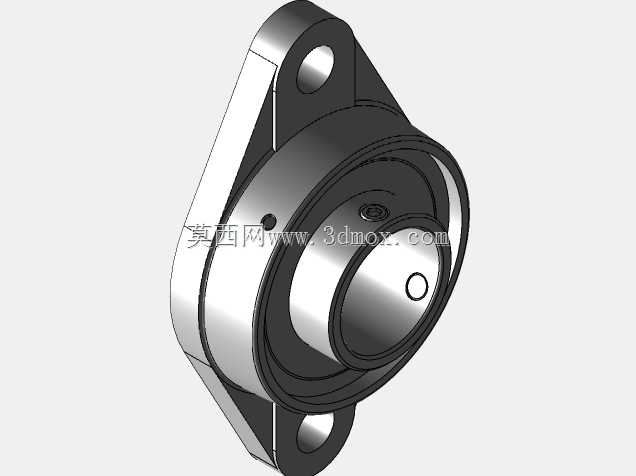

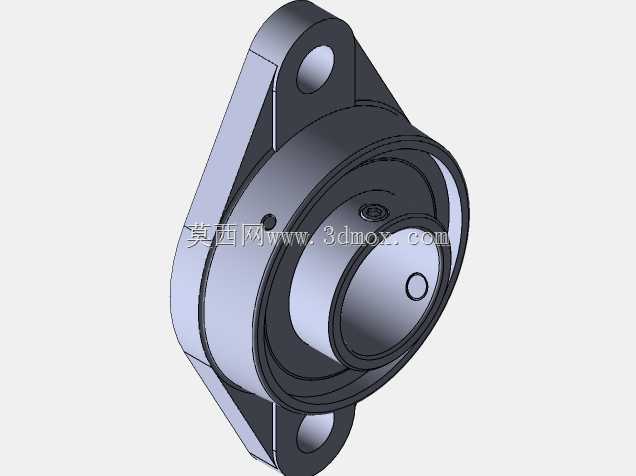

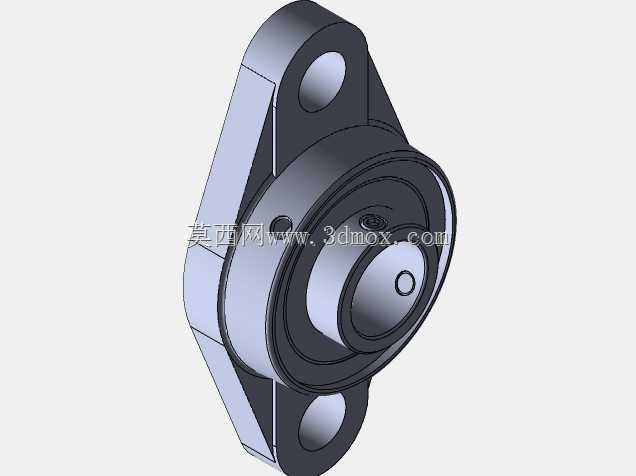

　　这款带悬吊式安装座的外球面轴承组件，在轻工输送线、食品加工流水线、小型物料提升设备的悬空轴系布置场景中应用十分广泛，尤其适合需要从设备机架上方吊装固定传动轴的安装工况，能有效规避侧装、底装轴承座带来的机架空间干涉问题，在纺织机械的导布辊支承、包装设备的输送辊筒吊装段、小型农机的中间传动轴支承位置都能见到这类结构的身影。从实际使用功能来看，该组件核心作用是为旋转轴提供径向支承，同时补偿轴系加工、安装过程中产生的少量同轴度误差，外球面轴承的内圈与轴通过顶丝锁紧固定，不需要额外加工定位轴肩，能大幅降低轴类零件的加工复杂度，缩短现场装配的调整时间。悬吊式的铸造型轴承座采用上挂式安装结构，两个安装耳分别设置在轴承外圈的上方两侧，

　　安装孔位垂直于轴承的轴心线方向，安装时只需要将机架上的预装螺栓穿过安装耳的光孔，拧紧螺母即可完成固定，相比立式带座轴承，这种悬吊结构的受力方向与安装螺栓的受拉方向一致，在承受垂直向下的径向载荷时，连接可靠性更高，不容易出现长期运行后螺栓松动导致的轴承移位问题。从设计思路层面拆解，整个组件的结构匹配逻辑十分清晰：轴承外圈的球面结构与轴承座内的凹球面配合，形成自动调心的活动副，当轴出现少量挠曲变形或者安装孔位存在角度偏差时，轴承内圈可以跟随轴的偏摆自动调整角度，避免轴承滚动体出现偏载卡滞，延长轴承的实际使用寿命。轴承座的造型做了针对性的加强筋设计，在安装耳与轴承外圈包容面的连接位置设置了过渡圆弧加强结构，

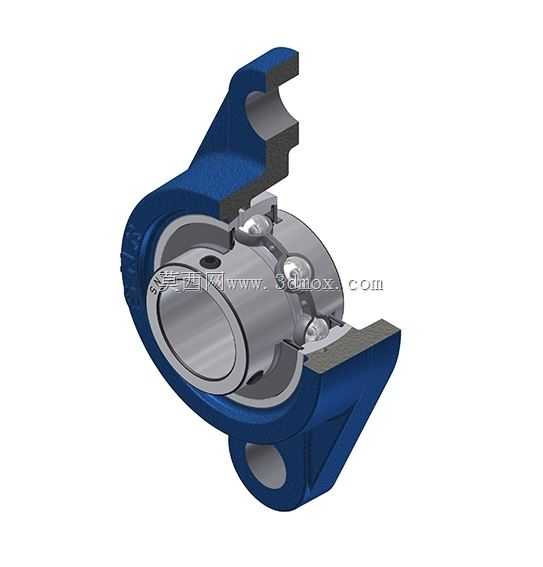

　　既可以降低铸造过程中的应力集中问题，也能提升轴承座在承受冲击载荷时的结构强度，避免安装耳位置出现断裂失效。滚动体部分采用深沟球的结构布置，保持架将钢球均匀分隔在内外圈的滚道之间，既能承受稳定的径向载荷，也可以承受少量的双向轴向载荷，适配多数中低速、载荷平稳的传动场景。关于安装边界与尺寸适配的细节，这类悬吊式带座轴承的安装孔中心距、轴承内孔直径、轴承座的整体外轮廓尺寸都有对应的行业通用规格，选型时首先要确认适配的轴径尺寸与轴承内孔匹配，其次要核对两个安装耳的孔位中心距与机架上的预装孔位一致，同时要预留足够的装配操作空间，保证锁紧轴承内圈顶丝时扳手有足够的操作行程，避免安装后无法锁紧顶丝导致轴与轴承内圈出现相对转动。

　　轴承座下方的吊装孔结构，一方面可以作为装配时的起吊定位孔，方便重型规格的轴承组件吊装对位，另一方面也可以作为润滑脂加注的预留位置，部分规格的产品会在该位置设置注油嘴，方便后期维护时补充润滑脂，不需要拆解轴承组件即可完成润滑保养。在实际建模过程中，这类组件需要重点关注球面配合的公差匹配，轴承外圈的球面半径与轴承座内凹球面的半径要保持一致，同时预留合理的配合间隙，保证调心动作顺畅无卡滞；安装耳的孔位要做同轴度约束，避免两个安装孔不同轴导致装配时螺栓无法顺利穿过；轴承座的壁厚要保持均匀，避免铸造过程中出现缩孔、砂眼等缺陷，影响整体结构强度。另外，轴承两端的密封结构采用接触式橡胶密封圈，能有效阻挡外界的粉尘、水汽进入轴承滚道内部，在多粉尘、有少量喷淋的生产场景下也能稳定运行，减少日常维护的频次。
