菱形法兰带座外球面轴承结构设计

　　在轻工输送线、食品包装设备、小型风机传动组这类对安装空间有严格限制的场景里，菱形法兰带座轴承的应用占比一直不低，这类支撑件不需要额外加工复杂的安装基座，仅靠两个螺栓孔就能完成轴承单元的固定，相比立式方形座更节省横向安装空间，在窄幅机架、侧边安装的传动位上适配性更强。从实际使用场景来看，这类带座轴承主要承担径向载荷为主的传动支撑任务，适配的轴径多集中在小尺寸区间，常见于中小型动力传输的末端支撑位，比如小型皮带输送机的从动辊两端、包装机械的送膜辊支撑、小型风机的叶轮轴定位，这类场景的载荷波动不大，但要求支撑件安装便捷、后期维护不用拆解周边过多结构，带座轴承的集成化设计刚好匹配这类需求。

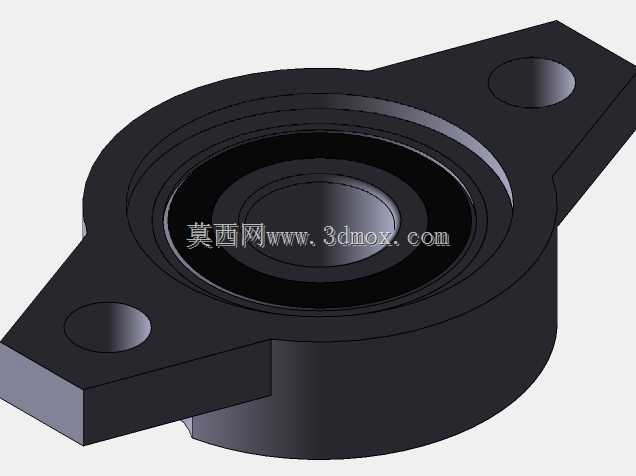

　　从结构设计思路来看，这个轴承座采用铸铁一体铸造成型的主体结构，座体的法兰部分做了两个对称的菱形安装耳，每个安装耳上加工有同轴的螺栓过孔，安装时螺栓从法兰面一侧穿入，直接固定在设备的安装立板或者机架侧面，不需要像立式座那样预留底部的安装平面空间。座体的轴承容纳腔做了阶梯式的定位止口，和外球面轴承的外圈采用间隙配合，依靠轴承外圈的球面调心特性，能够补偿安装过程中轴的同轴度误差，这一点在现场安装条件有限的场景下非常实用——很多现场安装时轴的加工或者机架焊接存在小角度偏差，普通刚性轴承座容易出现轴承憋劲、早期磨损的问题，带球面配合的座体可以允许轴有小角度的偏摆，不会额外增加轴承的附加载荷。

　　座体的主体部分做了加厚的环形加强筋，从法兰面一直延伸到轴承腔的底部，避免承受径向载荷时座体出现开裂变形，两个安装耳的位置做了局部加厚处理，螺栓孔周边没有做尖锐的直角过渡，而是采用圆角过渡，减少螺栓拧紧时的应力集中，防止长期受振动后安装耳出现断裂。轴承腔的外侧预留了密封件的安装槽，配套的外球面轴承自带双面密封结构，能够阻挡日常工况下的粉尘、少量水汽进入轴承内部，在粉尘较多的输送场景、有少量喷淋的食品加工场景下，不用额外加装密封防护结构，减少了附属零件的设计工作量。

　　从安装边界尺寸来看，两个安装孔的中心距是这类轴承座选型的核心参数，直接决定了能不能适配现有设备的安装孔位，法兰面的整体菱形轮廓尺寸要小于同载荷等级的方形法兰座，在侧边安装时不会突出机架过多，避免和周边的传动件、护罩产生干涉。座体的轴向总厚度控制在紧凑区间，轴承装入后轴的伸出长度不会因为座体过厚而额外增加，能够缩短悬臂轴的悬伸长度，提升轴系的刚性。安装孔的直径适配常用的内六角圆柱头螺栓或者六角头螺栓，孔位周边做了锪平处理，保证螺栓拧紧时端面和法兰面完全贴合，不会因为接触面倾斜导致螺栓受附加弯矩出现断裂。

　　在实际选型匹配时，这类菱形座的调心角度一般在2度以内，足够覆盖现场安装的常规误差，但如果轴的偏角过大，还是需要调整机架的安装面精度，不能完全依赖轴承的调心能力，否则会导致密封件偏磨，缩短轴承的使用寿命。座体的铸铁材质具备良好的减振性能，在有轻微振动的传动场景下，能够吸收一部分轴系传递的振动，减少螺栓松动的概率，日常维护时只需要定期通过轴承上的注油嘴补充润滑脂，不需要拆解整个座体，维护效率比分体式的轴承支撑结构高很多。

　　设计这类三维模型时，需要重点关注安装孔的位置度公差，两个螺栓孔相对于轴承腔中心的对称度要控制在合理范围内，否则现场安装时会出现螺栓穿不进、座体强行拉偏导致轴承卡滞的问题。轴承腔的球面尺寸要和配套外球面轴承的外圈尺寸匹配，过松会导致轴承外圈在座体内转动，磨损座体的配合面，过紧则会丧失调心功能，甚至压裂轴承外圈。安装耳的厚度要根据额定载荷做强度校核，在承受最大径向载荷时，安装耳根部的弯曲应力不能超过铸铁的许用应力，避免长期受载出现断裂。另外座体的所有棱边都做了倒角处理，避免安装时划伤操作人员，也减少铸造时的应力集中点，提升铸件的成品率。
