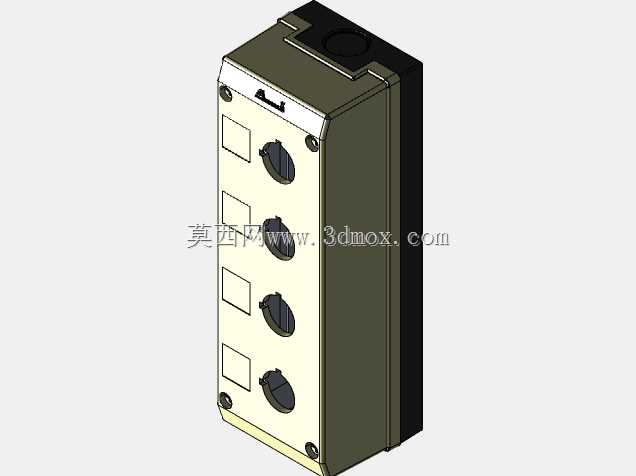

按钮用塑料防护安装壳体结构

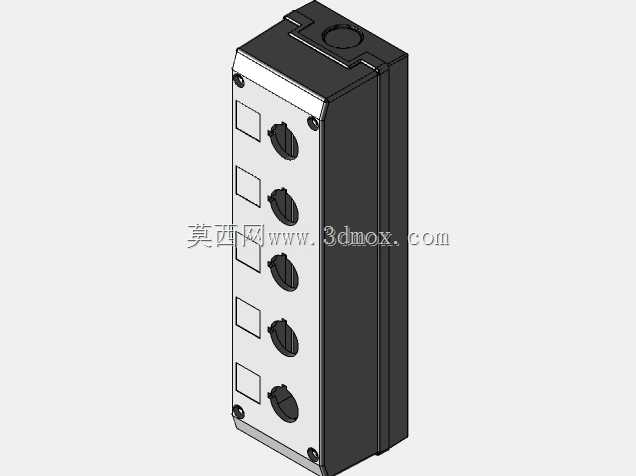

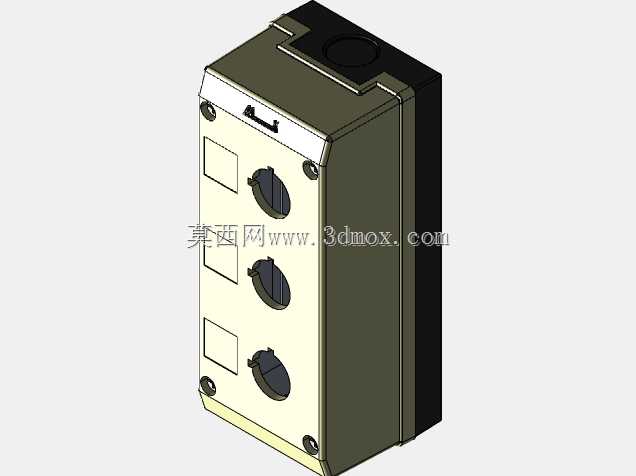

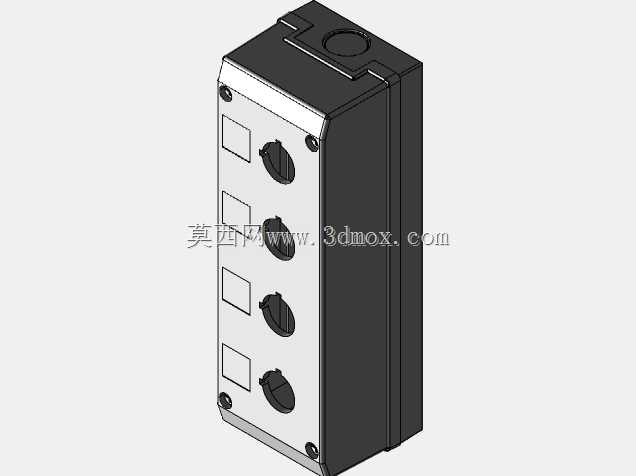

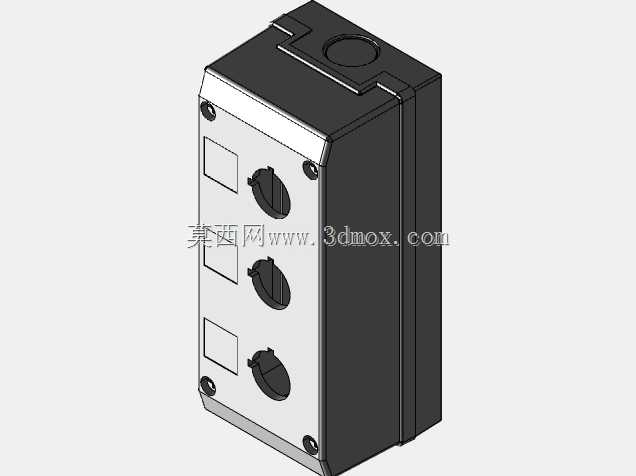

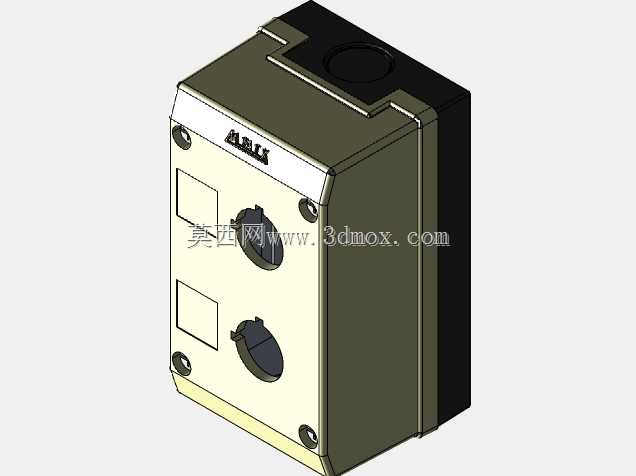

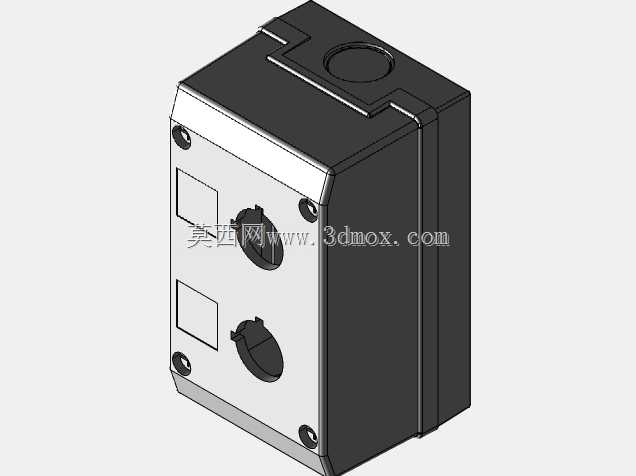

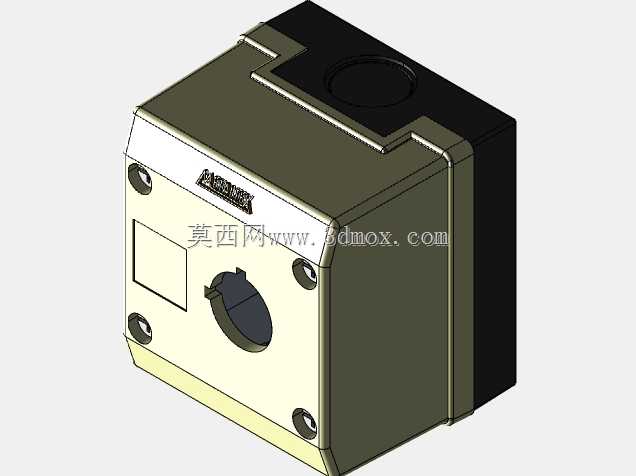

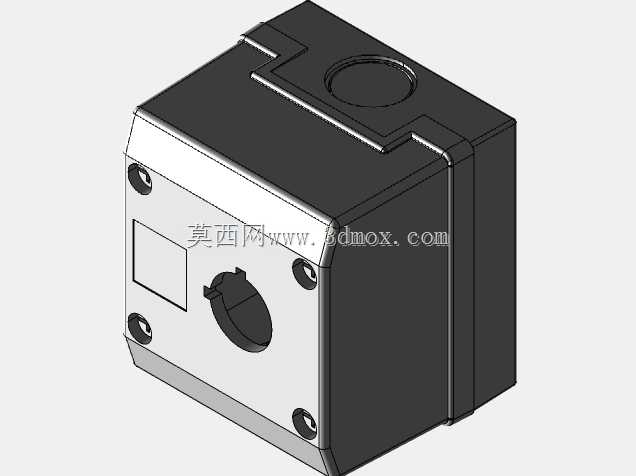

　　这款壳体主要面向工业控制场景下的外露按钮配套使用，常见于机床操作站、自动化生产线旁的就地控制单元、小型设备的启停操作点位，用来容纳22mm规格的金属或塑料按钮本体，同时给按钮后端的接线端子提供封闭的防护空间，避免车间内的切削碎屑、冷却液飞溅、粉尘堆积直接接触带电接线部位，降低线路短路、按钮卡滞的故障概率。从结构设计来看，壳体采用上下分盒的拼接形式，上盖与下盒通过侧边的卡扣配合四角的安装螺丝实现紧固，拼接缝处预留了密封胶条的安装槽位，常规工况下可以达到IP54左右的防护等级，满足一般工业车间的使用要求。正面预留的圆形安装孔严格匹配22mm按钮的标准安装尺寸，孔位周边做了加厚凸台，用来承受按钮拧紧时的锁紧力，

　　避免长期按压操作后塑料壳体出现开裂变形；正面旁侧的方形凹槽区域，可用来粘贴按钮功能标识牌，比如启动、停止、急停对应的标识，无需额外在壳体上打孔固定标识。壳体顶部的圆形开孔是线缆进线孔，适配常规的PG13.5电缆防水接头，现场布线时可直接从设备桥架或穿线管引入控制线缆，通过防水接头锁紧后实现进线处的密封，避免粉尘液体从进线位置渗入壳体内部。从安装边界来看，壳体整体为方正的立方体结构，背部为平整安装面，四个角预留的沉头安装孔可直接通过M4螺丝固定在设备面板、墙面支架或者生产线的型材立柱上，安装时不需要额外做适配支架，背部平整面可以和安装基面完全贴合，不会出现晃动间隙。壳体内部的空间做了分区设计，按钮安装位后方预留了足够的接线空间，

　　可容纳按钮自带的常开常闭触点组，同时预留了端子排安装位，现场接线时可以将进线线缆与按钮引线通过端子排转接，避免直接拉扯按钮接线端导致的线头脱落。上下盒体的定位结构采用边角的定位凸台与凹槽配合，装配时不需要反复调整对位，直接扣合即可保证所有螺丝孔位完全对齐，提升现场装配的效率。材质选用常规的工程ABS塑料，壳体表面做了细磨砂处理，不容易残留车间内的油污，日常清洁时直接用抹布擦拭即可，不会留下明显的擦拭痕迹；壳体的棱角位置都做了小圆角过渡，避免安装维护时尖锐棱角划伤操作人员。在实际选型使用时，需要注意该壳体适配的是标准22mm安装尺寸的按钮，若使用带灯按钮或者带多组触点的按钮，需要确认内部空间是否满足触点组的安装深度，

　　常规2组触点的按钮完全可以容纳，若加装3组以上触点则需要适当调整内部端子排的安装位置。这款壳体的结构设计完全围绕现场安装、操作、维护的实际需求展开，没有多余的冗余结构，整体壁厚均匀，适合注塑批量生产，成型后不容易出现缩痕、翘曲等注塑缺陷，量产时的尺寸稳定性较好，能够保证批量产品的安装孔位、拼接缝的尺寸一致性，不需要后期额外做修配调整。在户外轻工况场景下使用时，可在拼接缝处添加中性密封胶，进线接头选用防水等级更高的型号，即可满足户外防雨的使用要求，不需要额外定制专用壳体。
