三菱FR-D720系列变频器外观结构建模

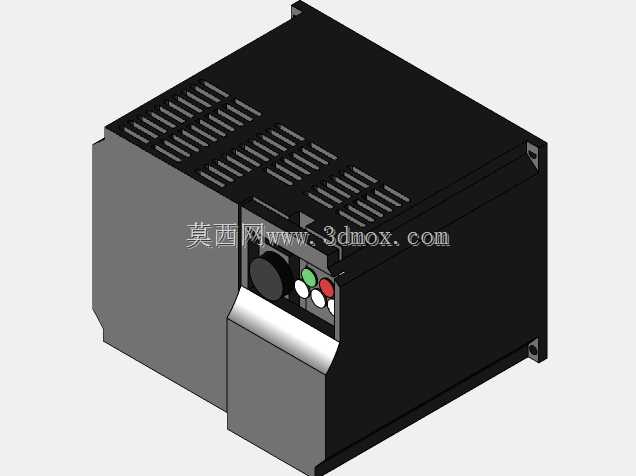

　　这款变频器的三维建模还原，核心围绕工业现场低压传动场景的实际安装需求展开，日常在车间流水线、小型风机水泵控制、输送线驱动这类场景里，这类小功率变频器是电控柜内的核心传动部件，负责给三相异步电机提供可调频率的供电输出，实现电机转速的平滑调节，降低设备启动时的电流冲击，同时根据工况匹配输出功率减少不必要的能耗。建模过程中优先锁定了设备的安装边界尺寸，这类壁挂式安装的小功率变频器，背部预留的安装孔位间距、柜体突出深度、正面操作区域的预留空间都严格参照实物的安装规范，确保做出来的模型导入电控柜布局装配时，不会和柜内的线槽、断路器、接线端子排出现干涉，正面的操作按键区域、状态指示灯开孔位置都和实物保持一致，方便后续做柜体人机交互布局的时候，

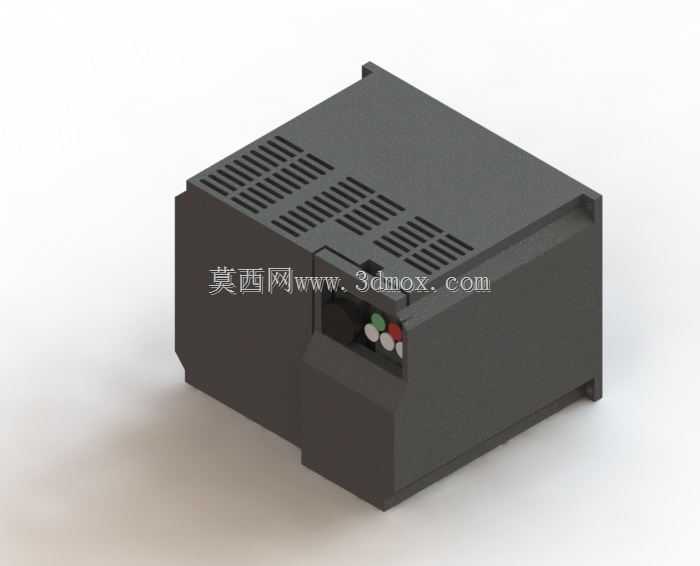

　　能准确预留操作空间，不会出现柜门关上后按键被遮挡、指示灯观察角度不佳的问题。从结构细节来看，外壳的散热格栅做了等比例还原，顶部的格栅走向、开孔密度都和实物匹配，这部分在做热仿真参考的时候也能提供准确的外壳结构参考，毕竟小功率变频器的自然散热结构直接影响长期运行的稳定性，格栅的开孔角度、通风路径的预留都是实际产品设计里反复验证过的，建模时没有为了简化外观随意删减格栅结构，就是为了给后续做柜体热流分析的时候保留准确的结构参考。正面的接线端子防护盖做了可拆分的结构示意，实际使用中这个防护盖是用来遮挡主回路接线端子，防止现场运维时误触带电部位，建模时还原了防护盖和主体的卡扣配合位置，侧面的走线槽预留缺口也做了对应处理，

　　方便现场布线时动力线和信号线能从侧面规整引出，避免线缆过度弯折影响接线可靠性。建模时特意区分了外壳的不同材质区域，主体的阻燃塑料壳体、正面操作区的按键材质、指示灯的透光部位都做了结构上的分层，没有做成一体化的整模，方便后续如果要做爆炸视图、装配工艺演示的时候，能直接拆分各个部件，不用再重新拆分模型。考虑到这类设备在做产线三维布局、电控柜数字化孪生的时候经常会用到，模型的安装基准面做了对齐处理，背部的安装面作为装配基准，导入装配环境时可以直接贴合安装板定位，不用反复调整坐标位置，底部的接地端子位置、主回路进出线的开孔位置都和实物保持一致，后续做线缆布线仿真的时候，能准确计算线缆的弯曲半径、走线长度，避免实际装配时出现线缆长度不够、

　　接线角度不合理的问题。很多新手建模的时候容易忽略这类电控设备的安装间隙要求，这款模型在外壳的边缘预留了实际安装需要的散热间隙尺寸参考，设备左右两侧和相邻柜内元件的预留间距、上下方和线槽的预留空间都可以通过模型尺寸直接读取，不用再反复查阅手册核对安装边界，对于做电控柜结构设计的工程师来说，能直接调用到布局文件里，大幅减少核对尺寸的重复工作。
