磁滑4300系列传感执行部件结构

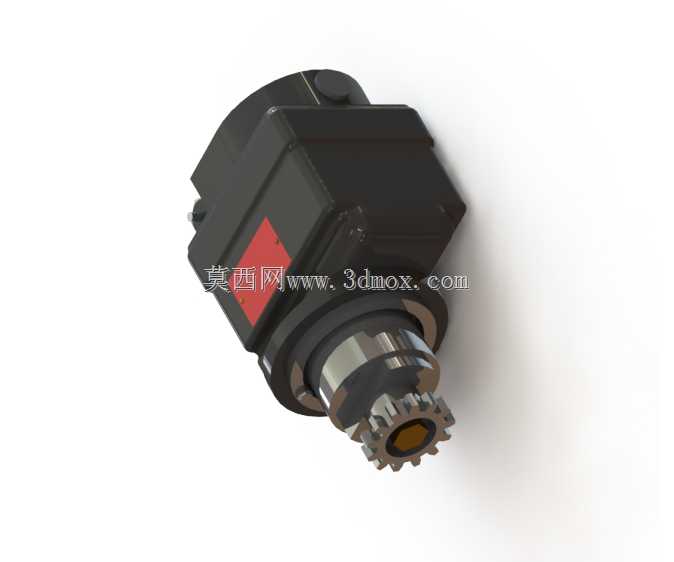

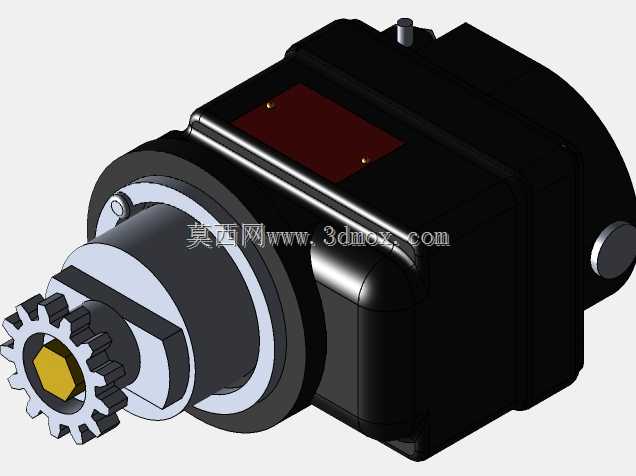

　　在航空机载传感与执行机构的配套设计场景中，这类磁滑部件的应用覆盖了燃油流量调节、舵面位置反馈、发动机附件传动信号采集等多个核心环节，不同于民用工业场景的传感部件，航空类应用对部件的安装冗余、重量控制、抗振性能都有更严苛的要求，建模过程中首先要匹配机载安装位的边界约束，不能出现与周边管路、结构肋的干涉问题。从实际功能来看，该部件属于磁电式信号采集与动力输出的集成单元，前端的齿轮轴用于和被测传动机构啮合，将转动量传递到内部的磁敏元件区域，通过磁隙变化输出对应电信号，后端的方形壳体一方面容纳内部的磁钢、绕组与信号处理电路，另一方面提供安装定位的基准面，壳体侧面的红色标识区是安装对位标记，用于现场装配时快速对齐相位，

　　避免信号采集出现初始角偏差。设计思路上优先保证核心传动尺寸的准确性，也就是啮合齿轮的模数、齿顶圆直径、安装轴的同轴度这些直接影响功能的参数，先确定输出轴的中心高，再反向推导壳体的外形边界，壳体的棱角做了小尺寸倒角处理，既避免锐边在装配时划伤操作人员或相邻线缆，也能减少机载环境下的应力集中问题，前端轴伸部位的台阶结构是用来适配密封件的安装槽，防止飞行过程中水汽、油雾进入部件内部影响磁元件性能。外形尺寸方面，整体的方形壳体边长控制在机载安装位预留的70mm空间范围内，轴伸长度不超过35mm，避免和前方的传动齿轮箱产生干涉，安装孔位采用对角布置的两个M4螺纹孔，孔距匹配航空标准的安装支架尺寸，

　　不需要额外做转接板就能直接固定在设备舱的安装面上。建模时对内部结构做了适度简化，因为面向的是整机装配场景的干涉检查需求，不需要还原绕组的每一层绕线细节，但保留了磁钢的安装槽、轴的卡簧槽这些会影响装配的结构特征，外壳表面的纹理做了简化处理，重点突出安装基准面、对位标记、接口位置这些工程人员选型和装配时需要关注的要素。在航空测试台架的应用中，这类部件还要承受持续的振动载荷，所以壳体和轴的连接部位做了加厚处理，轴的根部设计了圆角过渡，减少应力集中导致的疲劳断裂风险，前端齿轮的齿宽做了严格控制，既要保证啮合强度，又不能超出安装空间的轴向边界，齿轮的内孔和轴采用过盈配合加平键的连接方式，避免转动过程中出现相对滑移导致信号失真。实际选型时，

　　工程人员首先会核对轴伸的配合尺寸、安装孔的位置度、整体的重量是否满足机载设备的配重要求，这个模型还原了这些核心的选型参考尺寸，能够直接用于整机的数字样机装配，提前排查安装干涉问题，减少物理样机试制时的改模次数。不同于通用工业传感器的大公差设计，航空类部件的安装基准面平面度要求较高，建模时将壳体的安装背面设为全局基准面，所有轴系、孔位的尺寸都以这个面为基准标注，和实际加工的基准保持一致，方便后续出工程图时直接调用尺寸链。部件尾部的出线位置做了凸台结构，用来固定航空插头，凸台的直径和螺纹规格匹配标准的小尺寸航空连接器，不需要额外设计转接结构，侧面的密封槽用来安装O型圈，保证壳体内部的防护等级满足机载环境的要求。
