NH1系列刀型触头熔断器结构设计

　　这款NH1规格的刀型触头熔断器，是低压配电系统里承担短路与过载保护的核心元件，日常在工厂低压配电柜、电机控制回路、终端配电支路里都能见到它的身影，当回路里出现超过额定阈值的过载电流或是突发短路大电流时，熔体内的熔断件会在规定时间内快速熔断，切断故障回路，避免故障电流烧毁后端的电机、接触器、线缆等贵重电气设备，把故障影响范围控制在最小区间。

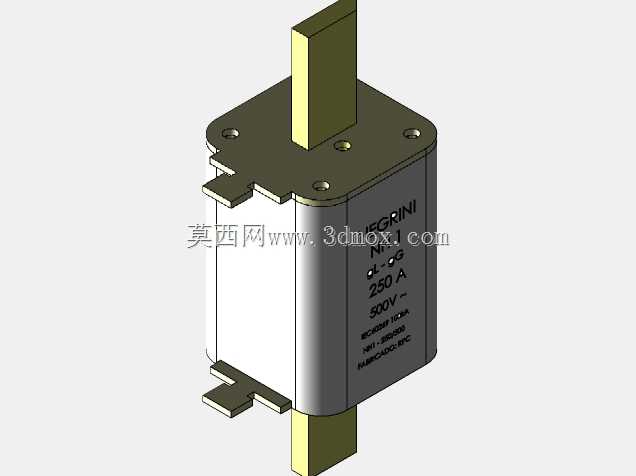

　　从结构设计逻辑来看，这款产品采用方管刀型触头的经典结构，外壳选用高强度耐弧陶瓷材质，这种材质一方面能承受熔断瞬间产生的高温电弧灼烧，不会出现壳体烧穿、炸裂的情况，另一方面陶瓷的绝缘性能优异，能保证带电部件与外部安装结构之间的绝缘强度满足500V电压等级的爬电距离要求。壳体两端伸出的黄铜镀镍刀型触头，是整个产品安装对接的核心结构，这种刀型插片的设计，能和标准NH1熔断器底座的夹形触头形成稳定的面接触，相比螺栓固定的熔断器，插装式的结构更换起来效率更高，不需要拆卸接线端子就能完成故障件替换，适合需要快速恢复供电的工业配电场景。触头表面做镀镍处理，是为了避免长期在潮湿、多粉尘的工业环境里出现铜材氧化，防止接触电阻增大导致的接头发热问题，保证长期运行的接触可靠性。

　　从安装边界来看，这款产品的外形尺寸完全贴合NH1熔断器的通用安装规范，刀触头的中心距、伸出长度、壳体的长宽高尺寸都和行业通用底座完全适配，设计选型时不需要额外调整安装座的尺寸，直接替换同规格的其他品牌同等级产品即可。壳体上预留的两个定位小孔，是和底座上的定位凸台配合使用的，安装时能快速对准插入位置，避免插装不到位导致的接触不良，同时也能防止运行过程中因为柜体震动导致熔断器松脱。

　　产品的分断能力达到100kA等级，能应对低压配电系统末端常见的短路电流冲击，gG/gG的延时特性，意味着它既能承载回路正常启动时的短时过电流，比如电机启动时数倍于额定电流的启动电流不会造成误熔断，又能在持续过载或是短路故障时快速动作，这种特性让它既可以用在配电线路的主干保护，也能适配电机类感性负载的回路保护，适用场景覆盖了大部分工业低压配电的需求。

　　建模过程中需要重点关注几个配合尺寸的公差控制：刀触头的厚度公差需要控制在±0.1mm以内，保证和底座夹头的配合松紧度合适，过松会导致接触电阻过大发热，过紧则会导致更换时插拔困难；壳体两端的触头安装孔同轴度需要控制在0.2mm以内，避免两端刀触头出现错位，导致无法顺利插入底座；陶瓷外壳的壁厚需要均匀，避免局部壁厚过薄导致分断时壳体强度不足。另外熔体内腔的灭弧介质填充空间需要严格按照实际产品结构还原，石英砂填充的腔体结构直接影响灭弧性能，建模时不能随意简化内腔结构，否则后续做仿真分析时会出现结果偏差。

　　在实际设备选型配套时，这款熔断器通常和隔离开关、熔断器式刀开关配合使用，装在进线柜、电容补偿柜、电机控制柜的主回路或是分支回路上，选型时需要匹配回路的额定电压、额定电流，同时校验回路的预期短路电流不能超过熔断器的额定分断能力，避免分断失败导致的事故。日常运维中，这种刀型熔断器更换时需要确认回路断电后再操作，避免带负荷插拔产生电弧伤人，同时替换的熔断器需要和原规格参数完全一致，不能随意用更大电流等级的产品替换，否则会失去保护作用。
