奥尔布赖特SW500单极常开接触器结构

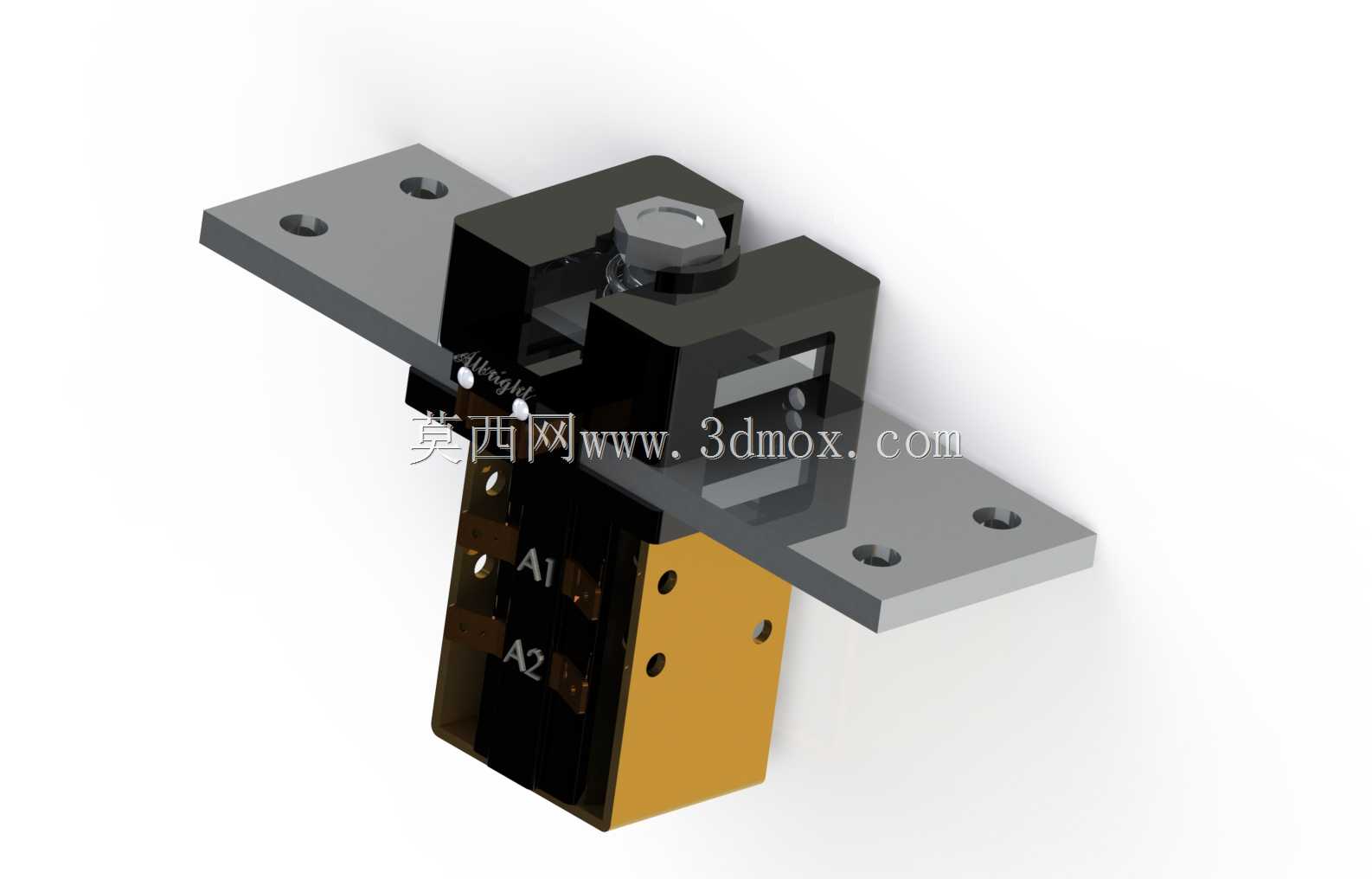

　　这款单极常开接触器主要面向低压直流回路的通断控制场景，在电动工业车辆、储能系统、直流充电桩、工程机械电控系统中都有广泛应用，核心作用是通过小功率控制信号驱动主触点闭合或分断，实现大电流直流回路的带载切换，避免操作人员直接接触高压大电流回路带来的安全风险，同时可配合控制逻辑实现远程回路通断操作。从结构设计来看，该接触器采用板式安装的布局思路，顶部设置带两个安装孔的金属安装板，安装板平面度公差控制在0.1mm以内，可直接贴合设备的金属安装基面，通过两个螺栓完成固定，安装时无需额外加工复杂的定位结构，适配多数电控柜内的标准安装位，安装板下方是接触器的主体驱动部分，采用黑色绝缘壳体封装内部的电磁驱动机构，

　　壳体选用耐温等级达到B级的绝缘工程塑料，可在-25℃到85℃的环境温度下长期工作，避免内部电磁线圈、衔铁结构受外界粉尘、潮气侵蚀。主触点部分位于壳体下方，黄色绝缘基座上标注有A1、A2两个线圈接线端子，端子采用铜质镀锡处理，接线时可适配6mm²的多股铜芯控制线，拧紧力矩控制在1.2N·m即可保证接触可靠，不会出现接线松动导致的接触电阻过大问题。主回路的静触点集成在安装板下方的绝缘结构内，动触点通过衔铁的直动行程实现与静触点的贴合与分离，触点采用银合金材质，具备良好的抗电弧烧蚀能力，在额定电流下的分断寿命可达万次级，可满足频繁通断的工况需求。顶部的六角锁紧结构用于调整触点的初始压力，装配时通过调整该螺母的锁紧位置，可保证动、

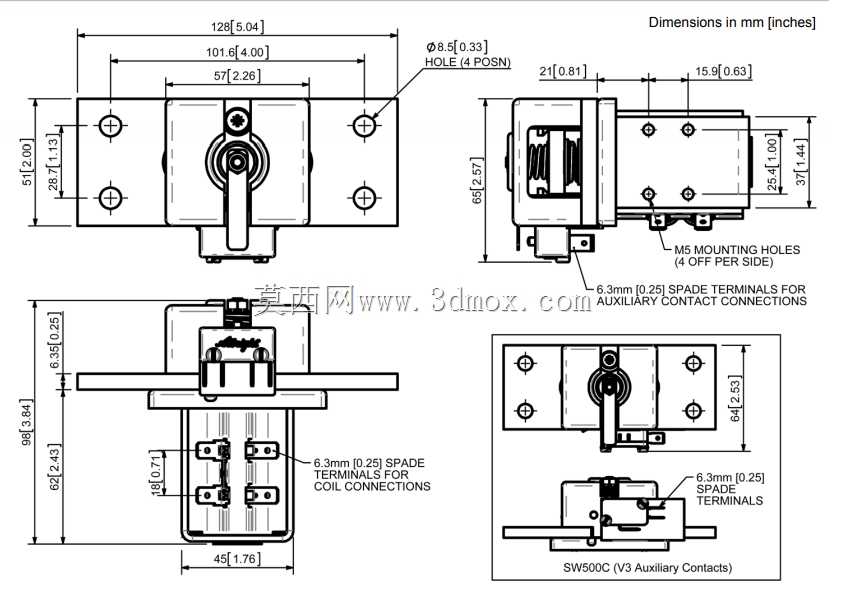

　　静触点闭合时的接触压力维持在合理区间，避免接触压力不足导致的触点发热，同时也能防止压力过大造成的触点磨损加剧。从安装边界来看，该接触器的整体外轮廓在长宽高三个方向上都做了紧凑化设计，安装板的两个安装孔中心距适配行业通用的安装尺寸，安装后接触器主体向下延伸的部分不会与周边的线束、其他电气元件产生干涉，接线端子的朝向统一朝向下方，方便现场布线时的线束走向规划，无需额外弯折线束即可完成接线。在功能特性上，这款单极常开接触器仅设置一组主回路触点，线圈得电时触点闭合，主回路导通，线圈失电时触点在复位弹簧的作用下快速分断，主回路切断，分断过程中产生的电弧会被壳体内部的灭弧结构快速冷却熄灭，避免电弧持续灼烧触点导致的触点粘连问题。

　　设计过程中充分考虑了车载、工程机械等场景的振动工况，内部的衔铁结构、触点支撑结构都设置了防松限位，在频率10-500Hz、加速度5g的振动环境下不会出现误分断或者误闭合的情况，可适应复杂的户外作业环境。绝缘结构的设计上，带电部件与安装金属板之间的绝缘距离满足低压电器的安全规范要求，可承受2kV的工频耐压测试而不发生击穿，保证使用过程中的电气安全。对于结构设计人员来说，在进行电控系统布局时，可直接参考该接触器的外形尺寸预留安装空间，安装面的平整度需要满足安装要求，避免安装后壳体受应力导致内部结构卡滞；接线时需要注意A1、A2端子的线圈电压匹配，避免线圈过压烧毁或者欠压导致的触点吸合不可靠。在三维建模过程中，该模型还原了接触器的所有外部装配特征，包括安装板的孔位、接线端子的位置、顶部调整螺母的外形、壳体的分模线细节，可直接用于电控柜的装配干涉检查、布线模拟，也可用于设备的三维可视化展示，帮助设计人员在方案阶段就完成元件布局的合理性验证，减少后期实物装配时出现的干涉、布线困难等问题。
