NH1单极熔断器底座结构设计方案

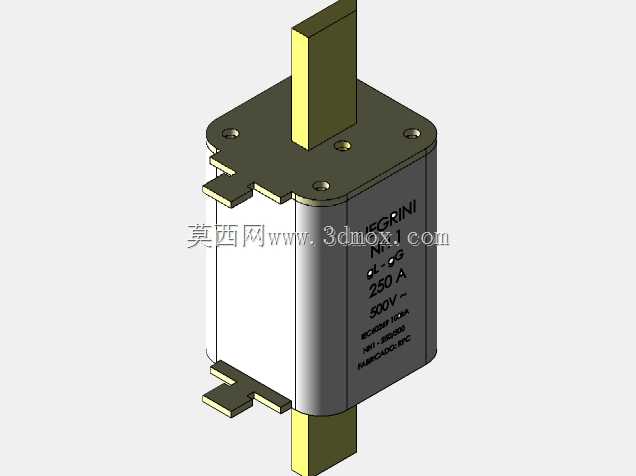

　　在低压配电系统的终端保护回路里，这类单极熔断器底座是极为常见的载流固定部件，主要承担NH1规格熔断体的夹持、载流以及回路分断后的绝缘支撑作用，常见于工业厂房低压配电柜抽屉单元、楼宇配电竖井的楼层分线箱、小型加工设备的电源进线端这类场景，用来对线路的过载、短路故障做一次性保护，当回路电流超过熔断体额定分断值时，内部熔丝熔断切断电路，避免故障扩大烧毁后端用电设备。

　　从实际使用的功能逻辑出发，这款底座的设计首先要满足载流部件的接触可靠性，两侧的夹持弹片采用带一定弹性的导电铜质材料加工，表面做镀镍防氧化处理，既保证和熔断体两端刀型触头的接触压力足够，减少长期载流时的接触电阻发热，也能在更换熔断体时提供合适的插拔力，不会出现接触松脱或者插拔过于费力的问题。底座的主体绝缘部分采用耐弧、阻燃的热固性材料模压成型，能够承受熔断体分断短路电流时产生的电弧高温，不会出现绝缘击穿、表面碳化爬电的问题，绝缘基座上设计的凸起挡筋，刚好可以将两个载流夹持件隔开，拉长不同极性部件之间的爬电距离，满足低压电器的绝缘安全要求。

　　安装结构上，这款底座采用螺钉固定式安装，底部的基座预留了对应规格的安装孔位，适配M6规格的固定螺钉，可以直接固定在配电柜的安装梁、绝缘安装板上，安装时需要保证底座的安装平面平整，避免基座受力不均出现开裂，同时要保证接线端子的接线空间足够，进出线的电缆压接在端子螺栓上时，要配置平垫和弹垫，压接扭矩控制在合理范围，既保证电缆和端子的接触可靠，也不会因为扭矩过大导致端子螺纹滑牙或者绝缘基座开裂。底座的接线端子采用螺栓式压接结构，适配16-50平方毫米的铜芯电缆，能够满足额定电流250A等级回路的载流要求，对应的额定工作电压覆盖交流500V、690V的低压配电场景，空载操作下可以直接插拔更换熔断体，带载状态下禁止直接插拔，避免出现拉弧灼伤操作人员或者损坏部件。

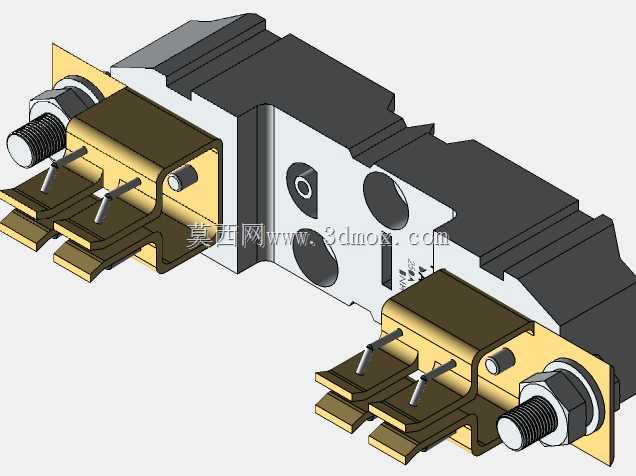

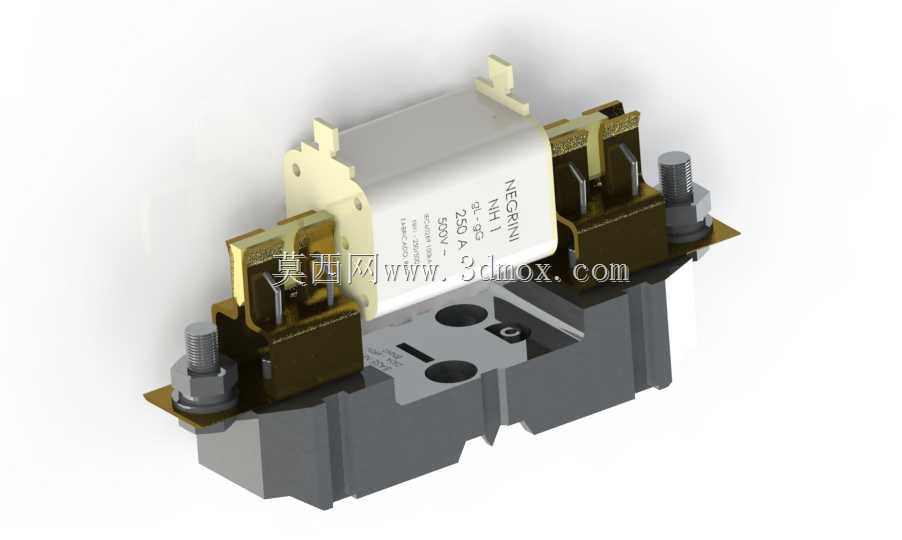

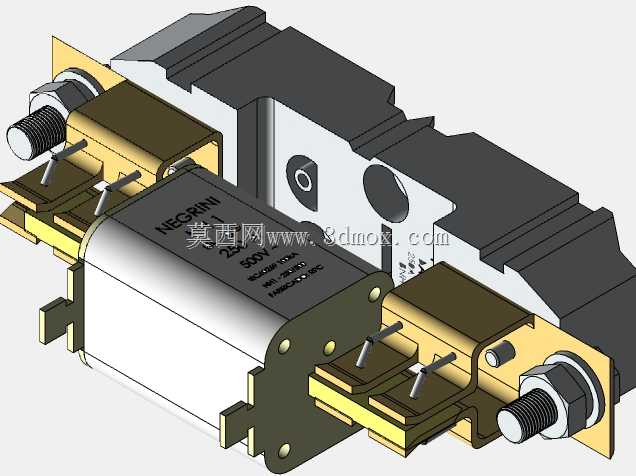

　　从三维建模的设计思路来看，建模时首先要确定绝缘基座的整体轮廓，先绘制基座的主体截面，拉伸生成基础实体后，再切除出载流夹持件的安装卡槽、固定螺钉的沉头孔、底部的安装定位槽，这些卡槽的尺寸公差需要严格控制，保证夹持件装入后不会出现松动移位，同时要在基座表面设计加强筋结构，既提升基座的整体结构强度，减少材料用量，也能增加基座表面的散热面积，降低长期工作时的温升。两侧的夹持弹片建模时要注意折弯角度的设计，弹片的开口尺寸要比熔断体的刀头厚度略小，保证装入后有足够的接触压力，弹片上的接线端子位置要做加厚处理，避免压接电缆时出现变形。中间的熔断体安装定位结构要保证熔断体装入后，两端刀头和夹持件的接触长度足够，不会出现接触面积不足导致的局部过热，同时基座上的灭弧腔结构要和熔断体的外形匹配，分断时产生的电弧可以在腔体内快速冷却熄灭，不会向外喷溅引发相间短路。

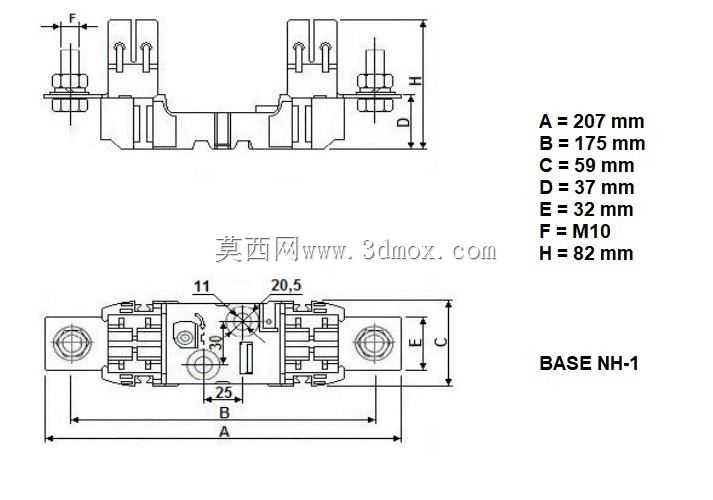

　　外形尺寸与安装边界方面，这款底座的整体宽度适配单极配电回路的安装间距，相邻两个同规格底座并排安装时，极间距离满足低压电器的安全间距要求，不会出现极间飞弧的问题；底座的整体高度要保证熔断体装入后，顶部和配电柜柜门之间留有足够的安全间隙，避免柜门关闭时挤压到熔断体；进出线端子的位置距离安装平面的高度，要保证电缆弯曲半径符合施工规范，不会出现电缆过度弯折导致的线芯损伤。建模时还要考虑实际生产的工艺性，绝缘基座的所有转角位置都要做圆角过渡，避免模压成型时出现应力集中开裂，也能减少安装时的尖锐边角划伤操作人员；金属部件的所有锐边都要做倒角处理，去除加工毛刺。在实际选型使用时，要注意这款底座仅适配NH1规格的刀型触头熔断体，不能混用其他规格的熔断体，避免接触不良或者无法安装，同时底座的额定电流、额定电压要和回路参数、熔断体参数匹配，不能超参数使用，日常维护时要定期检查接线端子的压接情况、夹持弹片的弹性，出现氧化、松动、弹性下降的情况要及时更换，保证配电回路的运行可靠性。
