SW200奥尔布赖特单动电磁接触器48V款

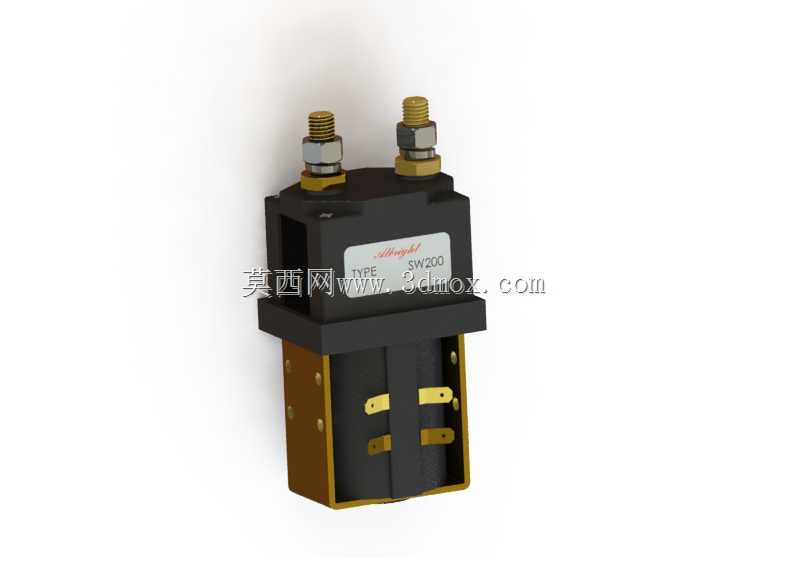

　　在低压直流动力配电系统的设计选型环节，大电流通断回路的核心控制元件选型直接决定整套设备的运行可靠性，这款48V规格的单动电磁接触器，主要面向电动工业车辆、储能变流柜、直流充电桩后备切换回路、工程机械车载配电等场景的主回路通断需求，承担着负载侧动力回路的带电分合、故障状态下快速切断动力源的核心作用，区别于小电流信号回路用的微型继电器，这类接触器需要承载数百安培级的持续工作电流，同时要耐受回路接通、分断瞬间的冲击电流，对接触压降、动作响应速度、抗振动冲击性能都有明确的工程要求。从结构设计逻辑来看，这款接触器采用顶部双接线柱的主回路布局，两个主接线柱采用外螺纹铜柱搭配锁紧螺母的结构，适配大截面积动力电缆的压接端子安装，

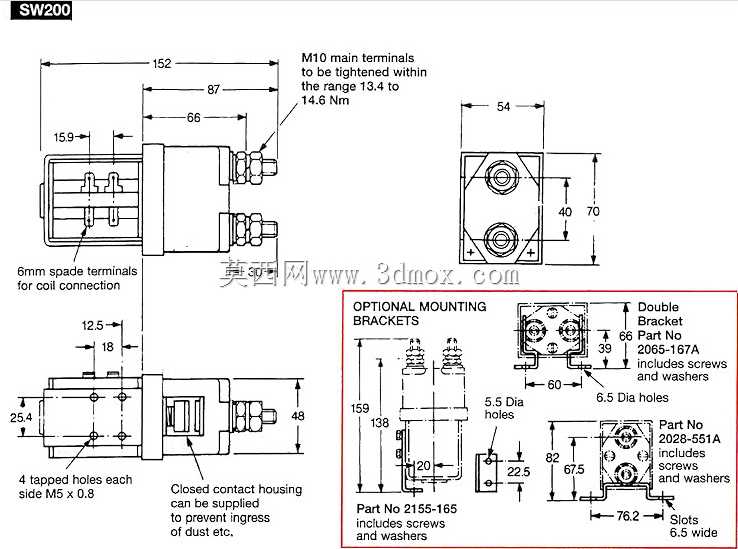

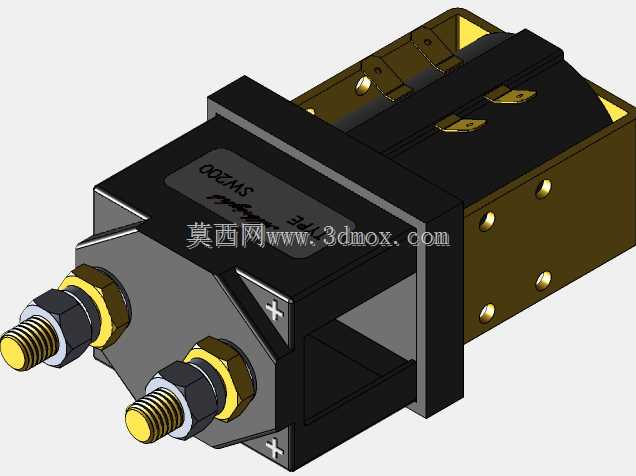

　　接线柱根部设置绝缘隔层，避免大电流工况下的极间飞弧短路；主体上部为电磁驱动机构的封装腔体，外壳采用高强度阻燃工程塑料模压成型，既可以为内部线圈、动铁芯、静铁芯组件提供防护，也能实现带电部件与安装基座之间的可靠绝缘，腔体侧面预留的标识区域清晰标注型号参数，方便现场运维人员快速识别元件规格。下部为接触组件的安装基座，基座侧边设置多组固定安装孔位，安装面的平整度公差控制在合理范围内，避免安装时受力不均导致壳体变形卡滞动触头动作；基座下部伸出的两组辅助触点插片，用于向控制系统反馈接触器的分合状态，辅助触点与主回路之间设置绝缘隔离结构，防止主回路高压串入控制信号回路。设计阶段针对这类直流接触器的灭弧需求做了针对性结构优化，

　　主触头封闭在独立的灭弧腔体内，分断时产生的电弧会被腔体内的结构快速拉长冷却，避免电弧持续烧蚀触头表面，延长触头的电气使用寿命；电磁驱动部分采用节能线圈设计，接触器吸合瞬间通入全电压驱动动铁芯快速动作，吸合到位后自动切换为低电压维持保持状态，降低长时间通电工况下的线圈温升，避免长期工作时线圈过热导致绝缘老化失效。从安装边界来看，这款接触器的整体外形为立式方正结构，安装时需要在接线端子周边预留足够的电缆弯曲半径空间，同时要在接触器分断方向预留安全的电气间隙，避免与周边金属构件、其他带电部件距离不足引发放电故障；安装固定时需要保证接触器的安装平面与设备安装板完全贴合，锁紧固定螺丝时采用对角交替锁紧的方式，避免单侧受力导致壳体变形，

　　影响内部动触头的动作行程。在实际工程应用中，这类接触器的控制回路通常会搭配续流二极管使用，吸收线圈断电瞬间产生的反向电动势，避免反向电压击穿控制回路的其他电子元件；主回路接线时需要严格核对极性，虽然直流接触器本身对主回路极性的适应性较强，但部分带极性灭弧结构的型号需要按照标识接线才能保证灭弧效果。针对车载类应用场景，这款接触器的结构做了抗振动优化，内部铁芯与触头组件都设置了防松结构，能够承受车辆行驶过程中产生的持续振动与瞬时冲击，不会出现误分断、触头接触不良的问题；持续通电工况下，触头接触部位的温升控制在标准允许范围内，不会因为长期发热导致接线端子氧化、接触电阻进一步升高的恶性循环。建模过程中对各个部件的配合公差做了还原，比如动铁芯与导磁腔体的滑动配合间隙、触头的超程距离、接线柱的螺纹规格、安装孔的位置度都按照实物尺寸做了精准复刻，方便设计人员直接将模型导入配电系统的装配文件中，完成安装布局干涉检查、接线路径规划等设计工作，不需要再对模型做额外的尺寸修正，能够直接用于工程图纸的排布、BOM清单的统计工作。
