MagtrolTM307/011磁控扭矩传感装置

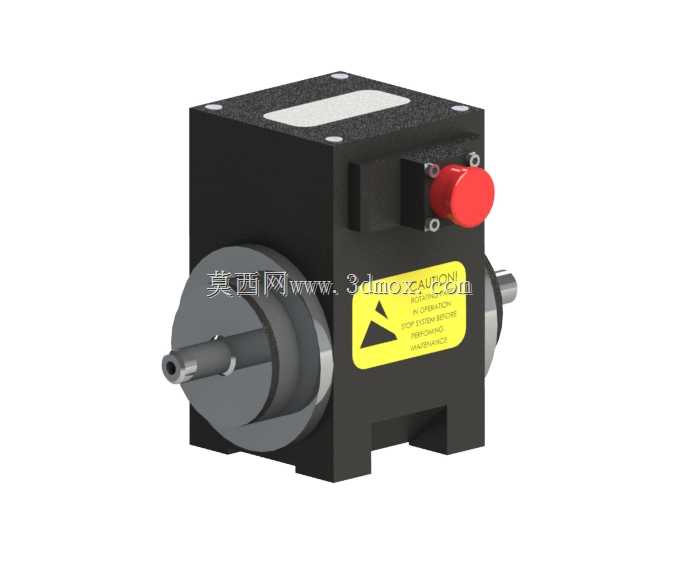

　　在传动系统台架测试、电机性能标定、减速机负载校验这类工程场景里，扭矩参数的实时采集精度直接决定了整套测试数据的可信度，这款磁控扭矩传感装置的三维结构，完全围绕实际台架安装与检测需求做了细节落地。从结构布局来看，主体采用方形铸铝壳体做承载基座，壳体底部预留的两个安装支脚带有定位沉孔，适配测试台架常用的T型槽安装间距，不需要额外做转接板就能直接固定，安装时只要保证两端伸出的轴段与被测传动件同轴度控制在0.02mm以内，就能避免附加弯矩对检测精度的干扰。两端伸出的轴端做了标准轴径设计，可直接匹配常用的弹性联轴器、膜片联轴器，不需要额外加工转接轴，能大幅缩短台架搭建的准备周期。

　　壳体侧面的红色急停按钮是结构设计里很贴合现场使用的细节，测试过程中如果出现传动件卡滞、负载突变的异常情况，操作人员不需要走到控制柜旁，直接在传感器端就能触发急停，切断动力输入，避免传感器过载损坏或者测试件飞出的安全隐患。黄色标识区域预留的铭牌安装位，做了下沉式的凹槽设计，粘贴铭牌后不会突出壳体表面，避免安装或者搬运过程中剐蹭导致标识磨损脱落，上面标注的警示标识也能提醒现场人员不要在轴段转动时触碰，防止卷入风险。

　　从功能实现的结构逻辑来看，这款磁控式扭矩传感器不需要在旋转部件上布置供电线路与信号传输滑环，靠磁信号耦合的方式传递扭矩形变产生的电信号，相比传统应变片式带滑环的传感器，不存在滑环磨损带来的信号漂移问题，长期连续运行的稳定性更好，适合电机寿命测试、减速机长时间负载跑合这类需要长时间连续采集数据的场景。壳体顶部的平整平面预留了信号处理模块的安装空间，内部的磁信号采集、放大电路都集成在这个腔体内，不需要额外外置信号调理器，布线时只需要接一根供电与信号输出的复合线缆就能完成接线，减少了台架上的布线杂乱问题。

　　在实际选型适配时，要注意这款传感器的轴伸长度与轴径尺寸，两端轴伸的配合面做了h6级的公差控制，和联轴器配合时不需要额外修配，安装时不要用铁锤直接敲击轴端，要通过轴端的中心螺纹孔用拔拉工具装配联轴器，避免内部的磁敏元件受冲击偏移，影响检测精度。壳体侧面的接线接口做了防呆设计，反插无法接入，现场接线时不需要反复核对针脚定义，能降低接线错误的概率。另外壳体的防护等级满足工业现场的常规使用要求，表面做了喷塑处理，能抵御测试现场的少量油污、粉尘附着，日常维护只需要定期擦拭轴段的防尘圈，检查安装螺栓的预紧力即可，不需要拆解壳体做内部维护。

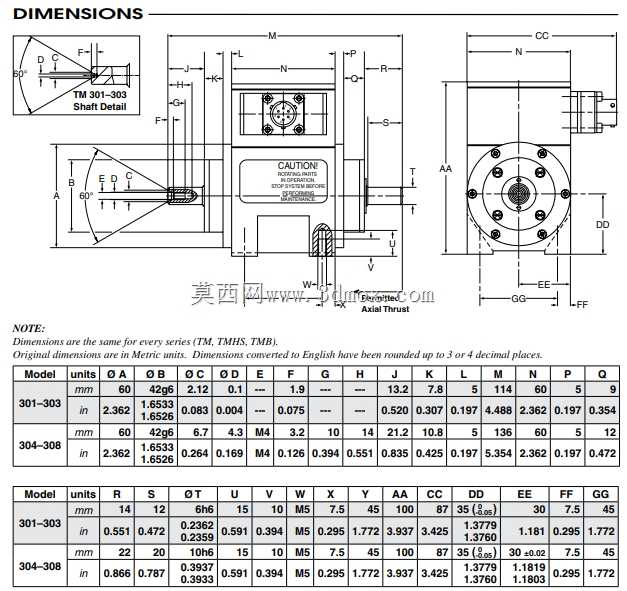

　　做三维建模时，这款传感器的细节还原度直接影响后续台架装配的干涉检查效果，比如红色按钮的突出高度、接线插头的安装空间、底部安装孔的沉孔深度，这些细节如果建模时出现偏差，很容易在实际装配时出现和周边护罩、支架的干涉问题。尤其是两端轴段的同轴度、安装支脚的平面度，在建模时要严格按照实际安装基准做约束，不然导出的工程图会给后续的台架加工带来尺寸偏差。另外壳体上的散热筋结构，虽然尺寸不大，但在长时间满负载测试时，能辅助内部电路模块散热，建模时不要忽略这个细节，不然做热仿真分析时会出现散热能力计算偏差。
