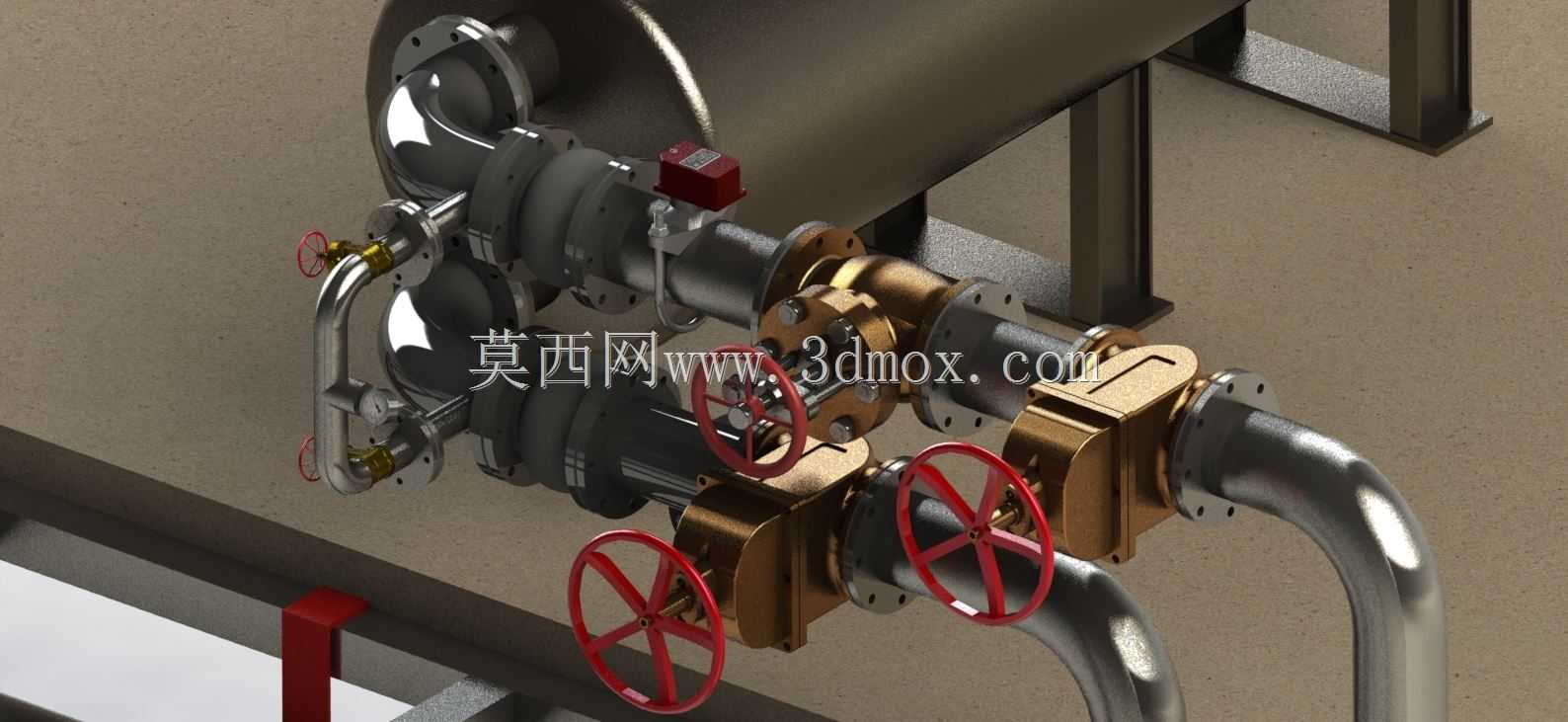

冷水机组进出水管道阀组集成结构

　　在工业制冷、商用中央空调的现场安装环节，冷水机组的外接管路阀组一直是现场施工的痛点，很多项目里因为阀组选型不匹配、安装空间预留不足，导致后期运维时阀门操作空间局促，甚至出现管路应力集中引发的渗漏问题，这套集成化的进出水管道结构，就是针对这类现场痛点做的预制化设计。从实际应用场景来看，这类阀组结构直接对接冷水机组的蒸发器、冷凝器水侧接口，承担着水路通断控制、流量调节、工况监测、检修隔离的核心作用，不管是工业生产工艺冷却用的冷水机组，还是商业建筑集中供冷的主机组，进出水管路的阀组配置都直接影响整个水系统的运行稳定性。

　　设计这套结构的时候，首先要考虑的是安装边界的适配性，冷水机组本体的水侧接口法兰有固定的中心距和伸出长度，阀组的对接法兰必须和本体接口的公称压力、密封面形式完全匹配，避免现场安装时出现错位强行组对的情况，整套阀组沿机组本体侧边平行布置，横向占用的安装宽度控制在常规机组检修通道允许的范围内，不会额外占用过多机房空间，垂直方向的管路弯曲半径严格按照流体输送管道的设计规范取值，避免弯头处出现过大的水流阻力，同时给每个手动操作的阀门预留足够的操作空间，手轮距离周边结构件的间隙满足单人徒手操作的空间要求，不需要额外加装加长杆就能完成开关操作。

　　功能配置上，这套管路集成了多种功能部件，不同通径的手动闸阀、截止阀分别对应主管路通断和支路调节需求，铜质阀体的支路阀件适配小流量旁通回路的调节需求，管路上预留的传感器安装位可以直接接入温度、压力检测元件，不需要后期在现场管路上开孔焊接，减少现场施工的动火作业风险，同时保证检测点的位置符合流体检测的规范要求，能准确采集管路内的实际水温、水压数据。管路的支撑结构直接和冷水机组的底座框架做刚性连接，避免管路运行时的振动传递到阀门接口位置引发密封失效，金属支架和管道之间加装减震垫，缓冲水泵运行时传递过来的水锤振动。

　　从结构设计的细节来看，不同材质的阀件和管道连接时，都做了对应的电位隔离处理，避免不同金属接触引发的电化学腐蚀，延长管路的整体使用寿命，法兰连接位置的密封垫片选型适配冷水系统的工作温度和压力范围，不会因为长期接触低温冷却水出现密封材料老化失效的问题。管路的走向设计充分考虑了排气和泄水的需求，在管路的高位点预留了排气接口，低位点预留了泄水阀接口，方便系统初次注水时排尽管路内的空气，避免出现气阻影响水流量，设备检修时也能快速排尽管路内的存水，减少检修的工作量。

　　实际选型应用时，这套阀组的通径匹配对应冷量段冷水机组的额定水流量，管路内的水流速度控制在闭式水系统推荐的流速范围内，不会因为流速过高引发管路噪音和冲刷腐蚀，也不会因为流速过低导致管路投资浪费。所有阀件的操作手轮都统一朝向检修通道一侧，运维人员在巡检时不需要探身到设备和墙体的夹缝里就能观察阀门状态、完成开关调节操作，传感器的接线位置也预留了足够的布线空间，方便后续接线和日常校准维护。这套预制化的集成管路结构，相比现场散件组装的管路，能大幅减少现场安装的工作量，同时保证阀组配置的一致性，避免现场施工时出现阀件错装、安装空间不足的问题，提升冷水机组现场安装的施工质量和效率。
