工字钢轨道起重葫芦行走小车结构

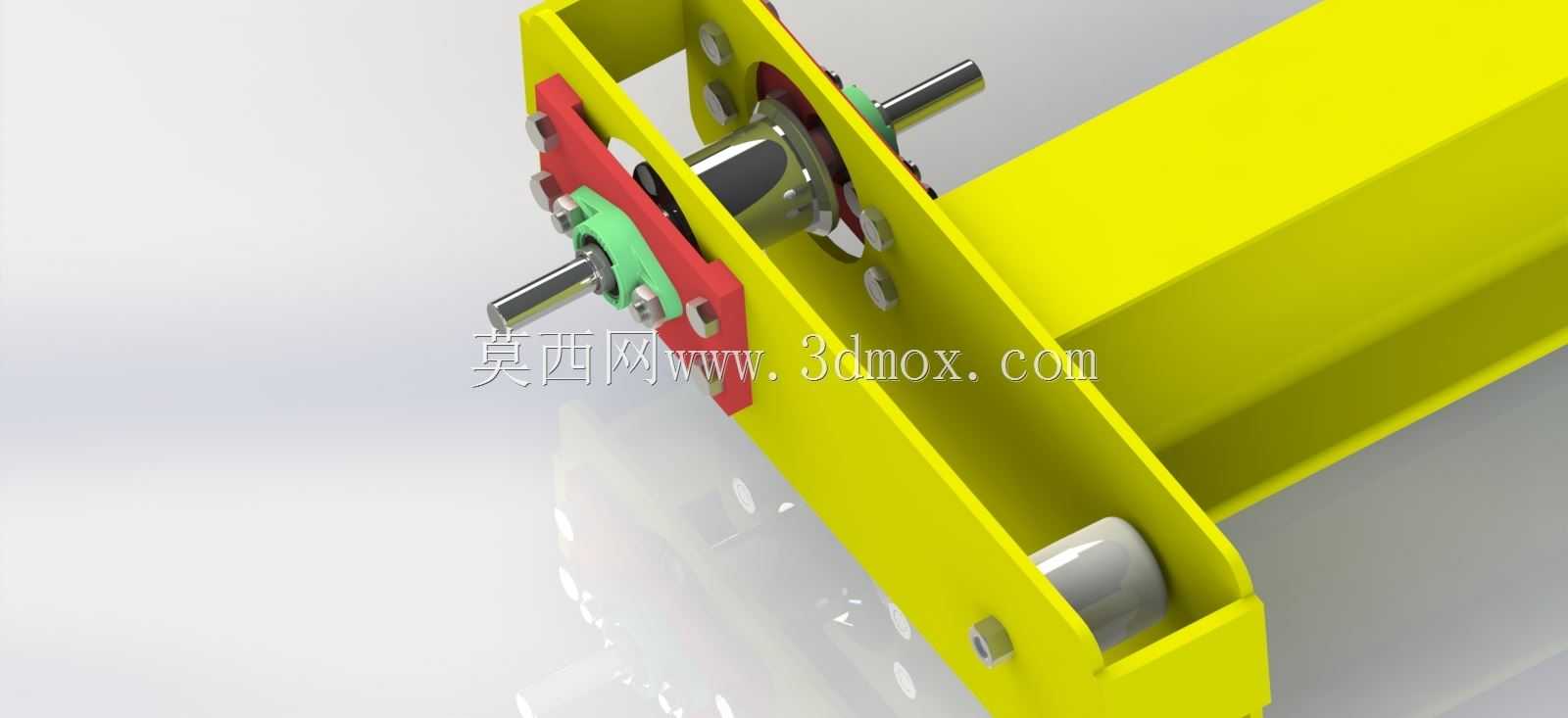

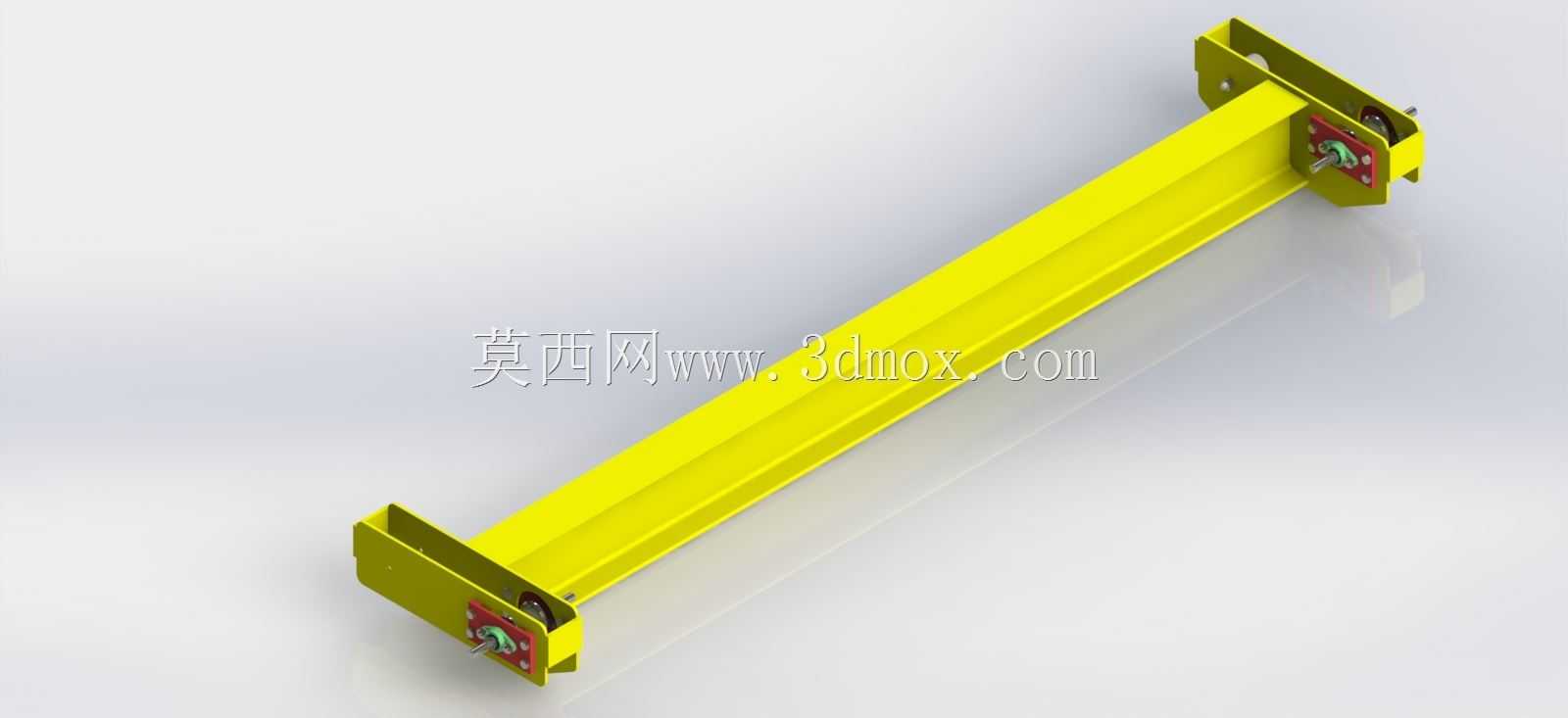

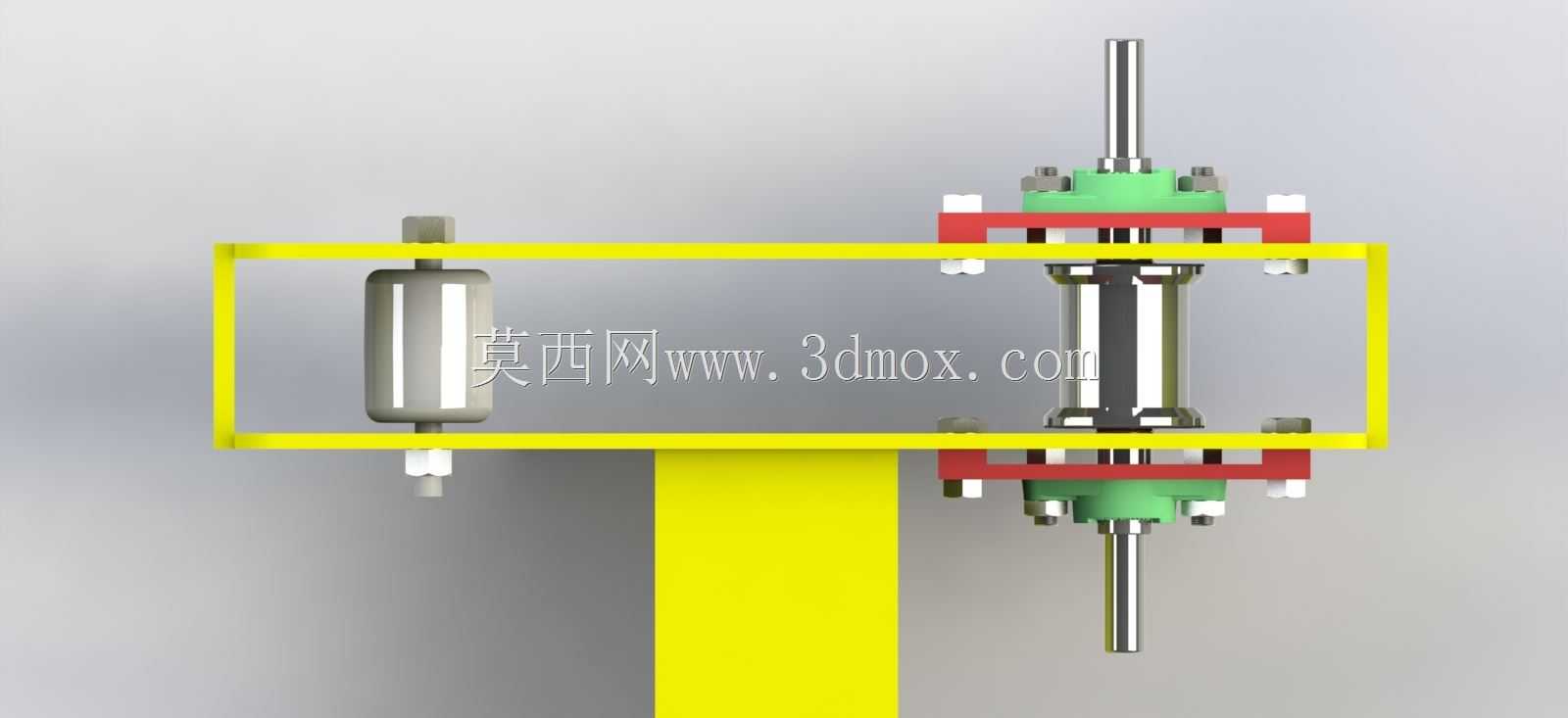

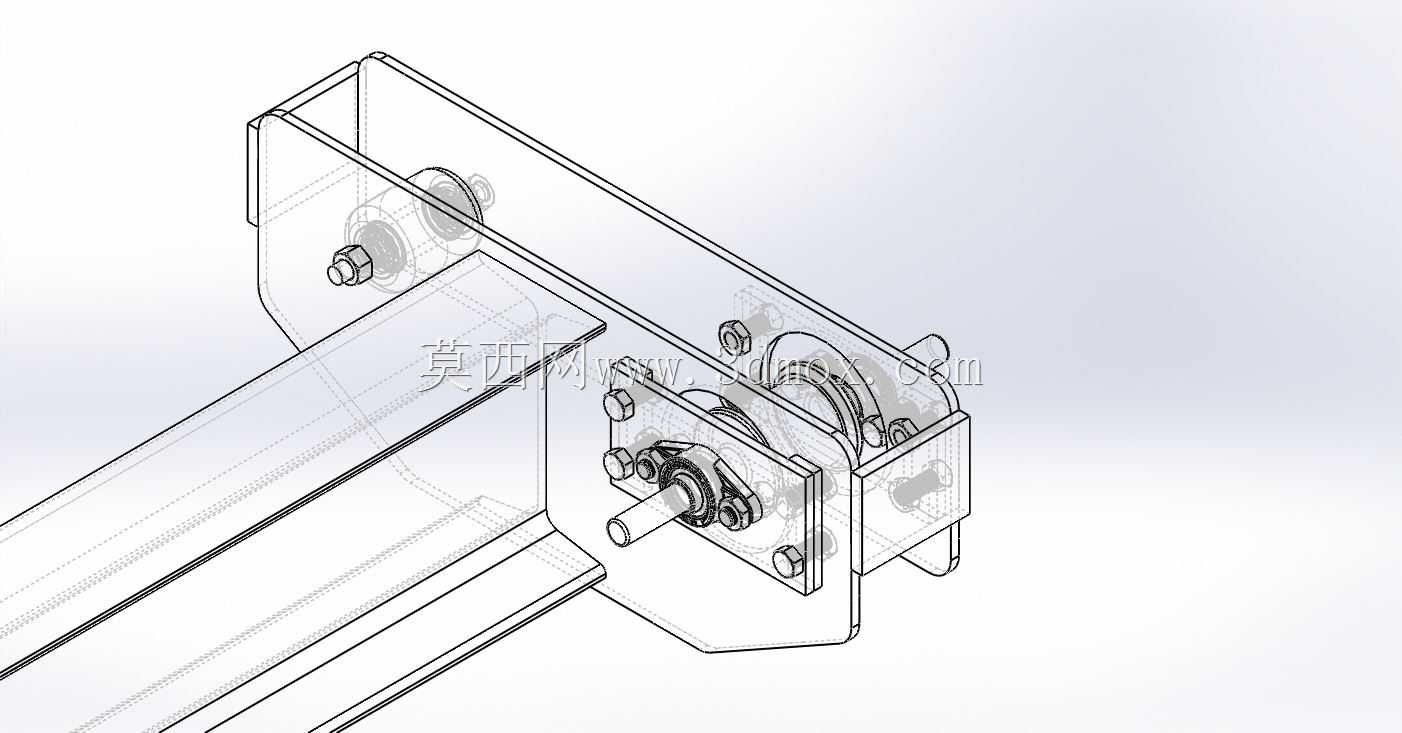

　　这套行走机构主要适配车间内工字钢轨道下挂的起重葫芦配套使用，常见于机加工车间、装配产线、仓储库区的定点物料转运场景，替代人工搬运实现1吨以内负载的水平方向移位作业，和电动葫芦、手拉葫芦配套后可完成工件的跨工位调运，覆盖设备上下料、模具转运、成品出库等常规起重作业需求。从结构布局来看，整套机构采用对称式双侧滚轮夹持设计，核心承载轴贯穿两侧滚轮组，轴端通过锁紧螺母配防松垫片完成轴向定位，滚轮外圈加工有和工字钢翼缘匹配的圆弧过渡面，行走时滚轮和轨道翼缘上表面贴合，两侧的红色限位挡块卡在工字钢翼缘两侧，既可以避免行走过程中出现脱轨风险，也能抵消葫芦起吊时产生的侧向倾覆力矩，保证负载状态下的行走稳定性。

　　设计阶段首先要匹配对应规格的工字钢翼缘宽度，这套结构适配4英寸规格的工字钢，安装时无需对现有轨道做额外改造，只需要将两侧滚轮组的间距调整到和轨道翼缘宽度匹配，锁紧轴端固定件即可完成挂载，安装边界上，滚轮组的内侧间距比工字钢翼缘宽度预留1-2mm的活动间隙，既不会因为间隙过大出现行走晃动，也不会因为间隙过小出现卡滞，整套机构的垂直方向安装高度控制在合理范围，不会过多占用葫芦的有效起升高度，对于车间净空有限的场景也能适配。功能特性上，这套行走小车既可以配套手拉葫芦实现人工牵引行走，也可以在侧边加装驱动轮组件改装为电动行走版本，滚轮采用耐磨钢材加工，表面做淬火处理提升耐磨性能，长期往复行走也不会出现过度磨损导致的间隙变大问题，

　　中间的承载轴采用调质处理，能够承受额定负载下的弯曲应力，轴和滚轮之间加装滑动衬套，减少行走时的转动阻力，牵引时无需过大的作用力即可带动负载沿轨道移动。实际使用中，这套结构的维护点极少，只需要定期在衬套位置加注润滑脂，检查轴端锁紧件的防松状态即可，没有复杂的传动组件，故障率远低于带复杂减速机构的行走总成，对于中小负载的定点起重场景来说，这种结构的可靠性和成本优势非常明显。设计时还考虑了不同工况的适配性，侧边的安装支架可以根据葫芦的吊点尺寸做小幅调整，不管是挂钩式葫芦还是吊环式葫芦都能完成挂载，滚轮的轮廓做了圆角处理，在轨道对接有微小错边的情况下也能顺利通过，不会出现卡滞停顿的问题，两侧的限位挡块采用可拆卸设计，磨损后可以单独更换，

　　无需更换整套滚轮组件，降低后期的维护成本。从安装尺寸来看，整套小车的横向宽度根据适配工字钢的翼缘宽度做匹配，4英寸规格对应的翼缘宽度适配范围覆盖常规10号到16号工字钢的翼缘尺寸，安装时不需要切割或者焊接轨道，只需要在轨道的端部放入小车，或者拆开一侧的挡块从轨道中间位置卡入后重新锁紧即可，安装过程不需要复杂的专用工具，普通机修人员即可完成装配作业。实际作业过程中，当葫芦起吊工件后，负载的重力通过吊点传递到小车的承载横梁，再均匀分散到两侧的四个滚轮上，每个滚轮承受四分之一的垂直负载，应力分布均匀，不会出现单侧滚轮过载的情况，行走过程中滚轮沿轨道翼缘滚动，摩擦阻力小，即使是满载状态下，人工牵引也能轻松移动，不会出现卡顿或者咬死的问题。
