立式搅拌反应罐体结构设计

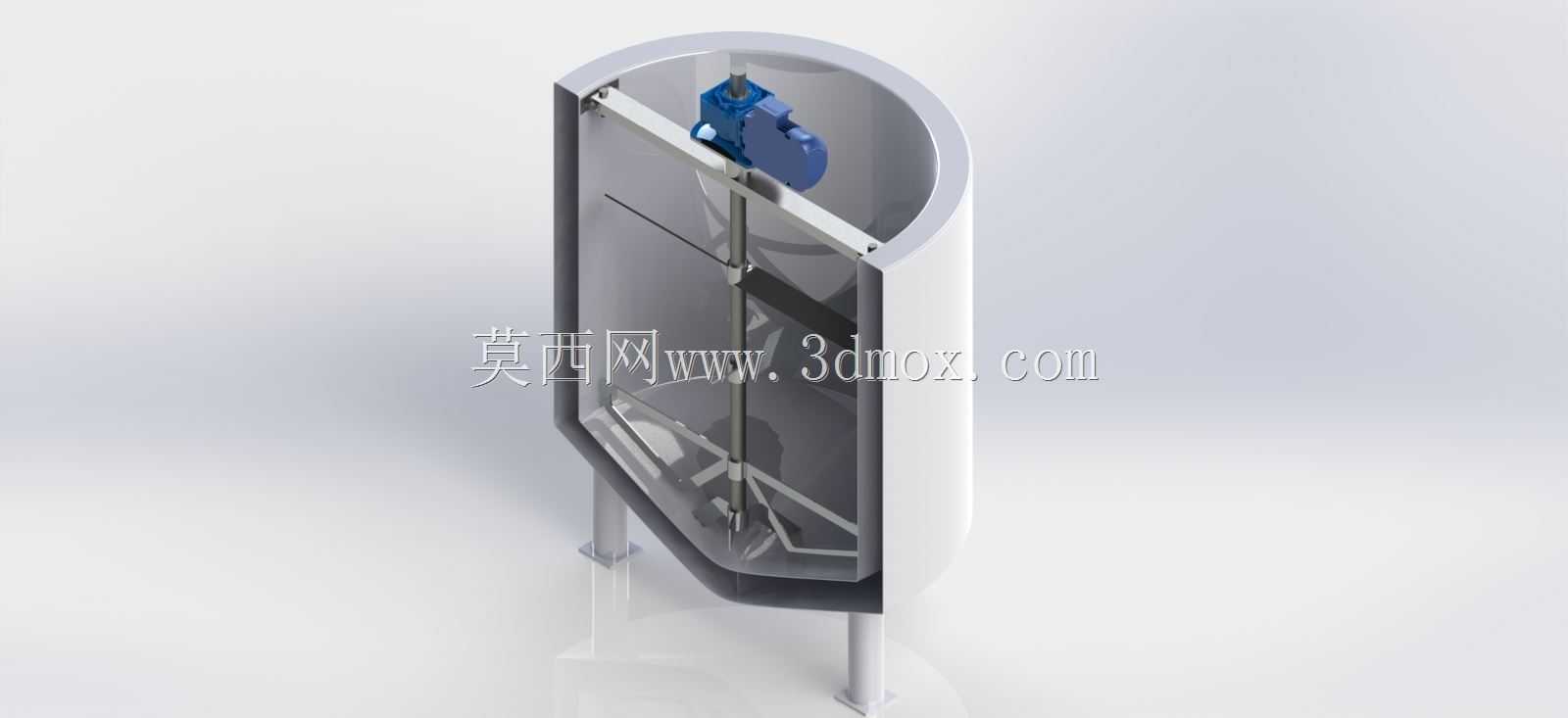

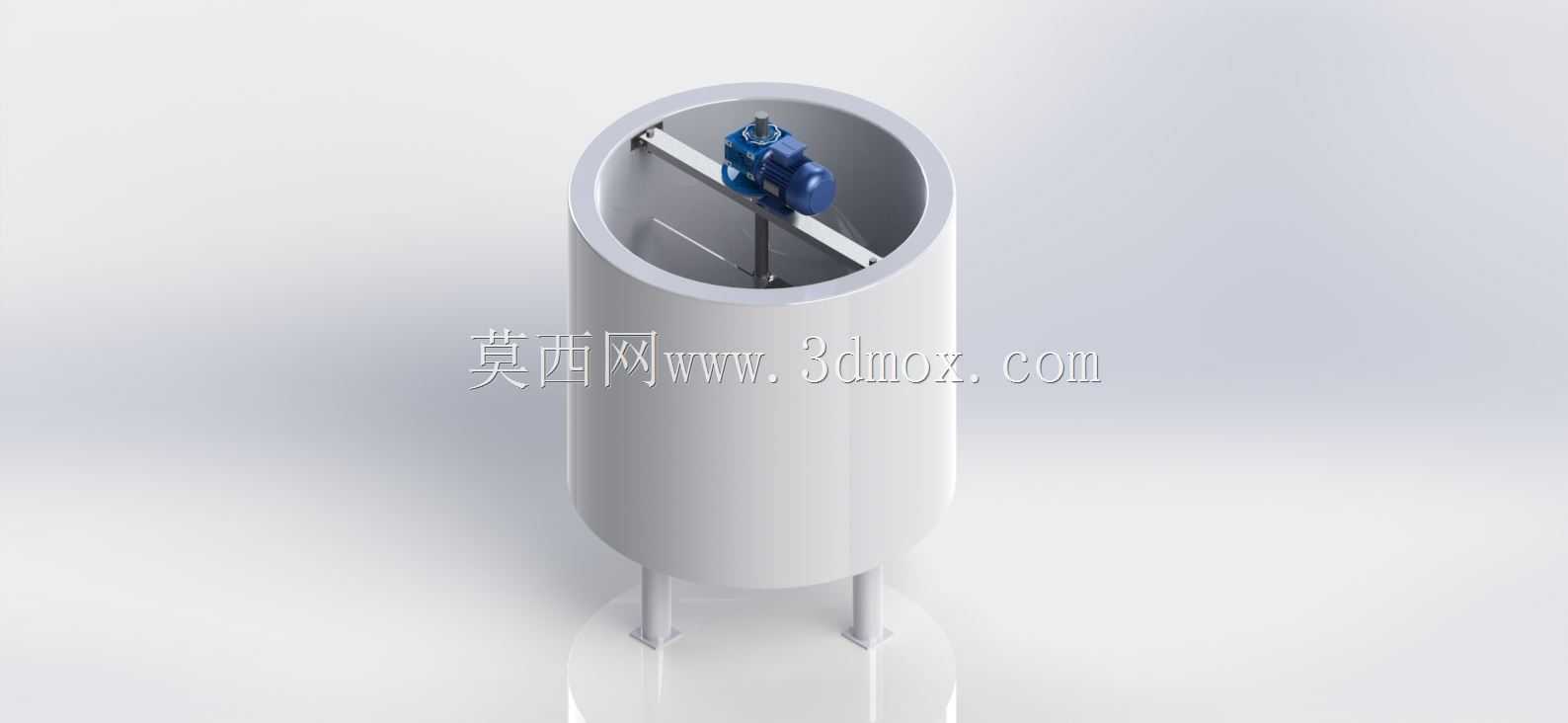

　　该立式搅拌罐体结构，主要面向液态物料混合、均质调配的生产场景，在食品饮料、精细化工、日化制剂等领域的配料工序中应用广泛，可完成低粘度到中等粘度流体的搅拌混合、溶质溶解、悬浮液分散等工艺动作，适配常压工况下的批次式生产需求。从结构设计逻辑来看，整体采用立式圆筒形筒体作为物料容纳主体，筒体上下端采用标准椭圆封头结构，下端封头处焊接三根均布的支腿作为支撑结构，支腿底部预留安装固定孔位，可直接通过膨胀螺栓与车间混凝土地面或者钢结构操作平台连接，安装时需保证支腿支撑面的平面度公差控制在2mm/㎡范围内，避免罐体倾斜导致搅拌轴运行时出现偏磨、振动超标的问题。筒体顶部开设人孔、进料口、搅拌装置安装口，其中搅拌装置安装口位于筒体中心轴线位置，

　　采用法兰连接形式固定搅拌机架，机架上方安装驱动电机与减速机构，搅拌轴从机架处垂直伸入筒体内部，轴端安装双层桨叶结构，上层桨叶采用斜叶式设计，可推动物料产生轴向流动，下层桨叶采用平直叶涡轮结构，可对筒体底部沉积的物料产生径向剪切分散作用，两层桨叶的间距根据筒体直段高度做适配设计，保证搅拌时筒体内无流动死区，物料混合均匀度偏差可控制在工艺允许范围内。筒体侧壁预留测温口、液位计接口、备用口，下端封头中心位置开设出料口，出料口配置法兰连接结构，可对接后续输送管道或者出料阀门，所有外接接口的法兰均采用标准公称压力等级设计，方便现场管路的标准化配装。从外形安装边界来看，筒体直径与直段高度按照常用批次处理容积做比例设计，

　　整体重心位于支腿支撑面的中心区域，满载工况下的抗倾覆稳定性满足工业设备安装规范要求，搅拌驱动装置的顶部高度预留足够的检修空间，方便日常运维时对电机、减速机构的润滑保养以及桨叶的更换检修。建模过程中对筒体的焊接坡口、支腿的加强筋结构、法兰的密封面结构都做了细节还原，搅拌轴与罐体顶部的密封位置采用标准机械密封结构建模，可直观展示密封组件的装配关系，方便设计人员在做设备选型或者结构改型时，直接参考各部件的装配间隙、安装尺寸，避免现场安装时出现部件干涉、检修空间不足的问题。该结构的设计充分考虑了生产现场的操作便利性，筒体侧壁的接口位置高度适配常规操作平台的站立操作高度，进料口位置可对接人工投料口或者自动上料管道，无需额外增设过高的操作梯台，

　　降低现场施工的配套成本。搅拌桨叶的转速匹配常规减速电机的输出转速范围，针对不同物料的搅拌需求，可通过更换不同形式的桨叶来调整搅拌流场，无需改动罐体主体结构，具备较好的工艺适配性。支腿结构采用型钢焊接成型，与筒体下端封头的连接位置增设加强垫板，分散支腿支撑时的局部应力，避免满载时筒体封头处出现应力变形，长期运行下的结构可靠性更有保障。
