500升不锈钢立式搅拌罐体结构

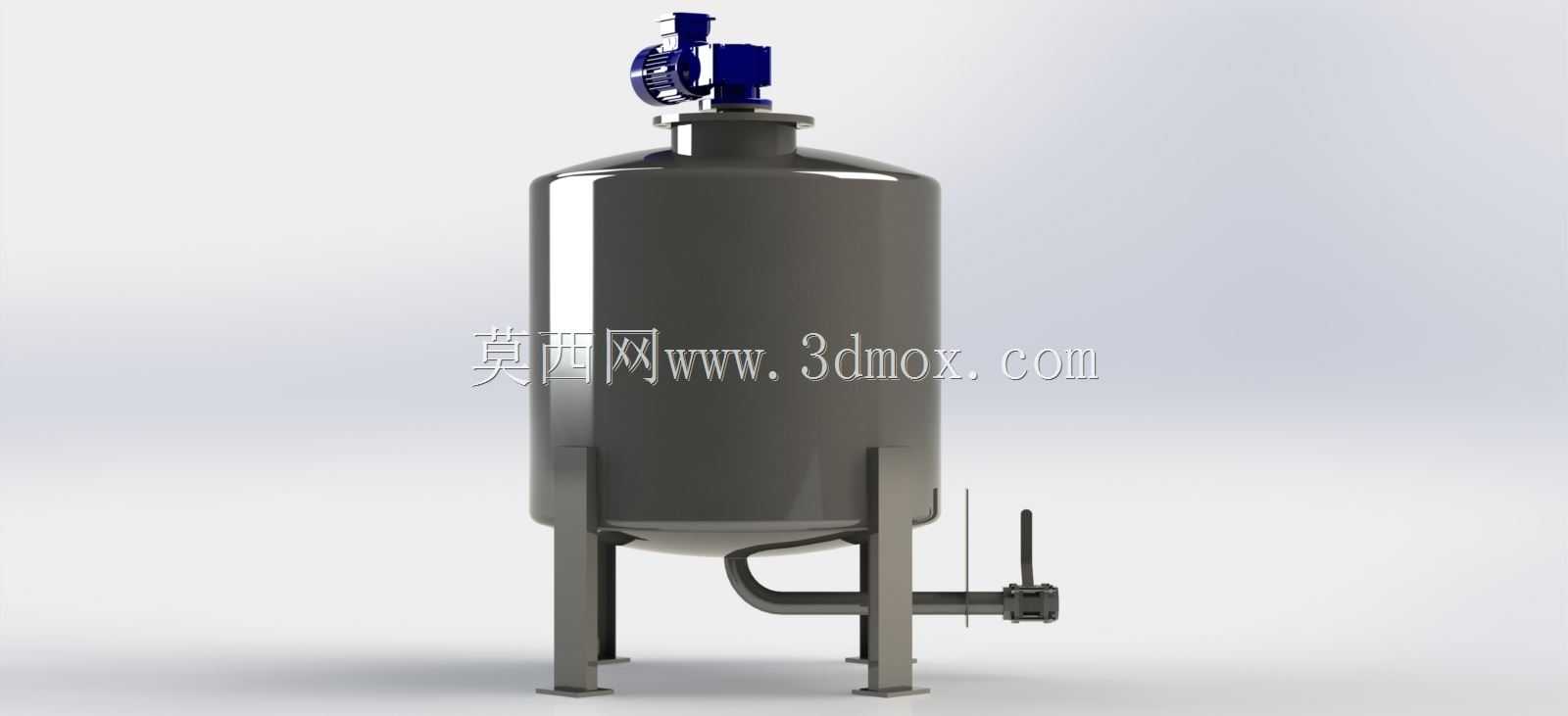

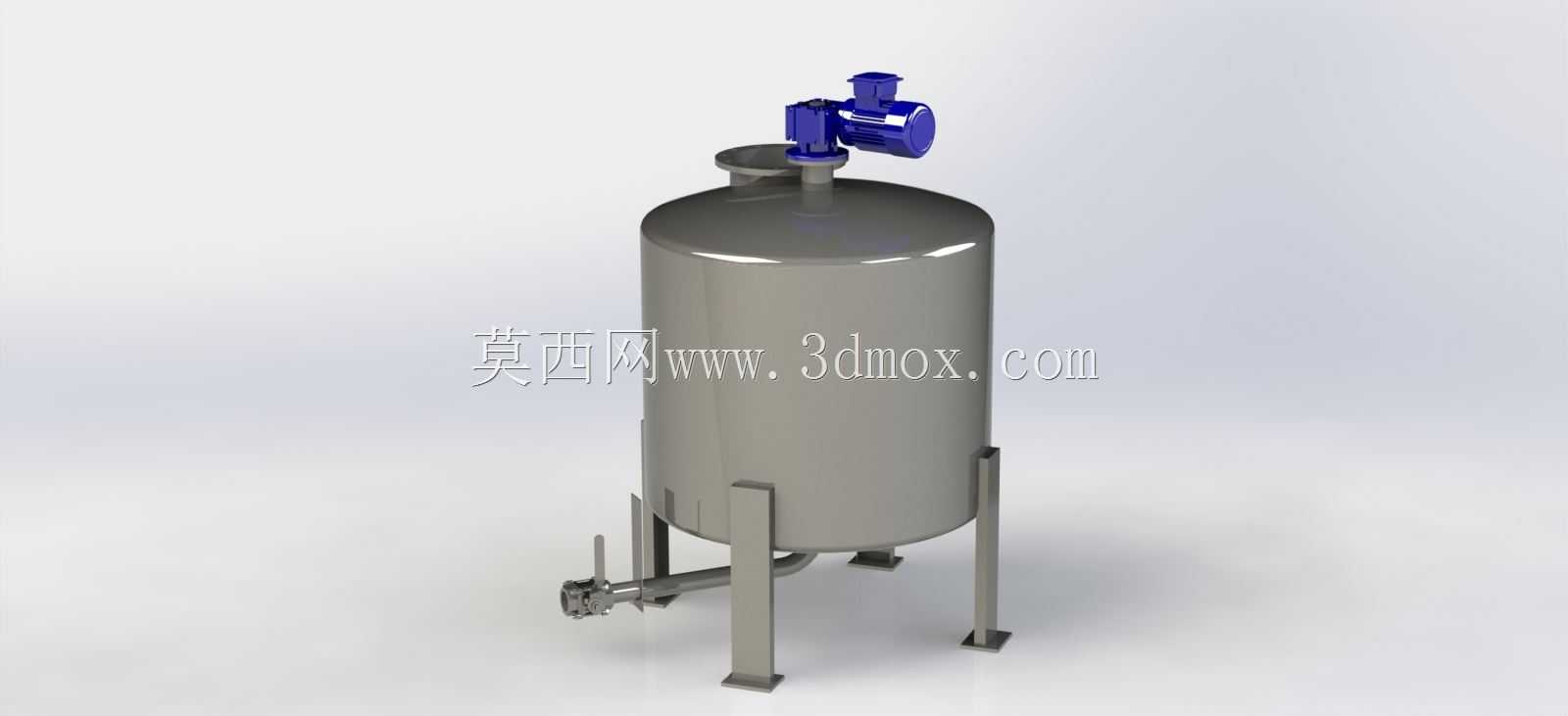

　　这款500升容积的搅拌罐体，在食品饮料、精细化工、日化配料等中小批量生产场景中适配性极强，常被用作物料混合、均质调配、低温反应的承载容器，尤其适合中小型生产车间的间歇式生产工序，可完成液液混合、固液悬浮、低粘度物料搅拌等常见工艺需求。从结构设计来看，罐体采用AISI304不锈钢材质打造，筒体为标准立式圆柱形结构，上下封头采用标准椭圆封头形式，这种结构能在承压状态下均匀分散应力，避免直角区域的物料残留，同时也方便内部清洗作业，符合卫生级生产的基本要求。顶部安装的搅拌驱动单元采用立式直连结构，电机与减速机集成布置在罐体顶部中心位置，搅拌轴沿罐体中轴线垂直向下延伸，可根据实际工艺需求更换桨叶形式，当前结构适配推进式或涡轮式桨叶，

　　能满足低到中等粘度物料的搅拌需求，搅拌转速可通过驱动端的调速结构调整，适配不同混合工艺的剪切、循环要求。罐体底部采用三支腿式支撑结构，支腿沿罐体底部圆周均匀分布，支腿与罐体下封头的连接位置做了加强筋过渡，避免满载状态下支腿连接处出现应力集中变形，支腿底部预留了安装孔位，可通过膨胀螺栓与地面基础固定，保障搅拌运行过程中的整体稳定性，支腿的高度设计预留了底部出料操作空间，方便出料管道的安装与阀门操作。罐体侧下方设置了侧出料结构，出料管道从下封头侧面引出，配套安装了手动截止阀，阀门操作手柄朝向外侧，方便操作人员在地面即可完成出料启闭操作，出料管道的管径匹配常规流体输送管道标准，可直接对接后续输送泵或灌装设备的管路接口。

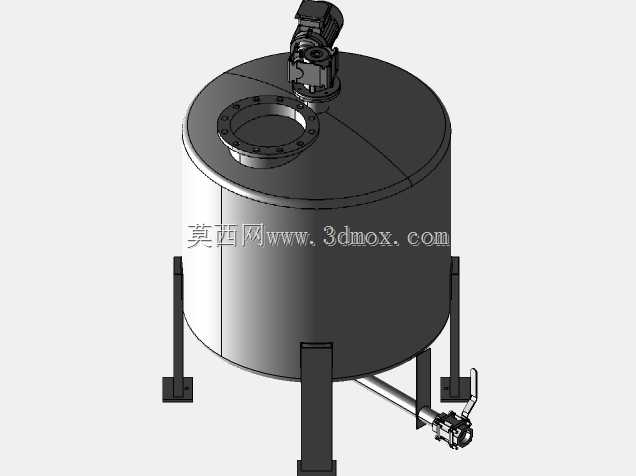

　　设计过程中重点考虑了罐体的安装边界条件，罐体整体外径控制在合理范围内，可通过常规车间门洞运输，顶部驱动装置的高度适配常规车间层高，不需要额外加高厂房空间；罐体顶部预留了多个工艺接口位置，可根据实际需求加装进料口、人孔、观察视镜、温度传感器接口、清洗球接口等附件，当前模型保留了接口扩展的设计余量，方便后续根据具体工艺做二次结构调整。从三维建模的细节来看，筒体与封头的焊接位置做了圆滑过渡处理，避免了尖锐棱角，既符合卫生级设备的设计要求，也能减少焊接应力对结构强度的影响；搅拌轴与罐体顶部的连接位置预留了密封件安装空间，可根据物料特性选择机械密封或填料密封，防止搅拌过程中物料泄漏或外界杂质进入罐内。支腿的截面尺寸经过载荷校核，

　　满载状态下（按物料密度1.2kg/L计算）单支腿承受的载荷远低于材料许用应力，长期使用不会出现支撑变形问题。出料阀的安装位置距离地面有足够操作空间，操作人员不需要登高即可完成阀门启闭，减少生产过程中的操作风险。另外罐体的外表面可根据使用需求做抛光或喷砂处理，当前模型的外表面为哑光不锈钢质感，适配大多数工业生产场景的外观要求，罐体内部可做镜面抛光处理，满足食品、医药类生产的卫生要求。在设备选型适配方面，这款搅拌罐的容积适合单批次500L以内的物料处理，可搭配小型上料设备、输送泵组成简易生产线，也可作为大型生产线的配料缓冲罐使用，安装时只需要保证地面基础水平，固定好支腿即可完成主体安装，后续管路对接难度低，日常维护时只需要定期检查搅拌密封件、阀门密封性能即可，维护成本较低。建模过程中对各个部件的装配关系做了精准还原，搅拌轴与驱动端的同轴度、支腿的安装垂直度、出料管道的倾斜角度都符合实际工程设计要求，可直接用于设备方案展示、安装布局模拟、生产工艺规划等场景，也可作为同类型搅拌设备设计的参考基础模型，帮助结构设计人员快速完成同规格产品的方案迭代，减少重复建模的工作量。
