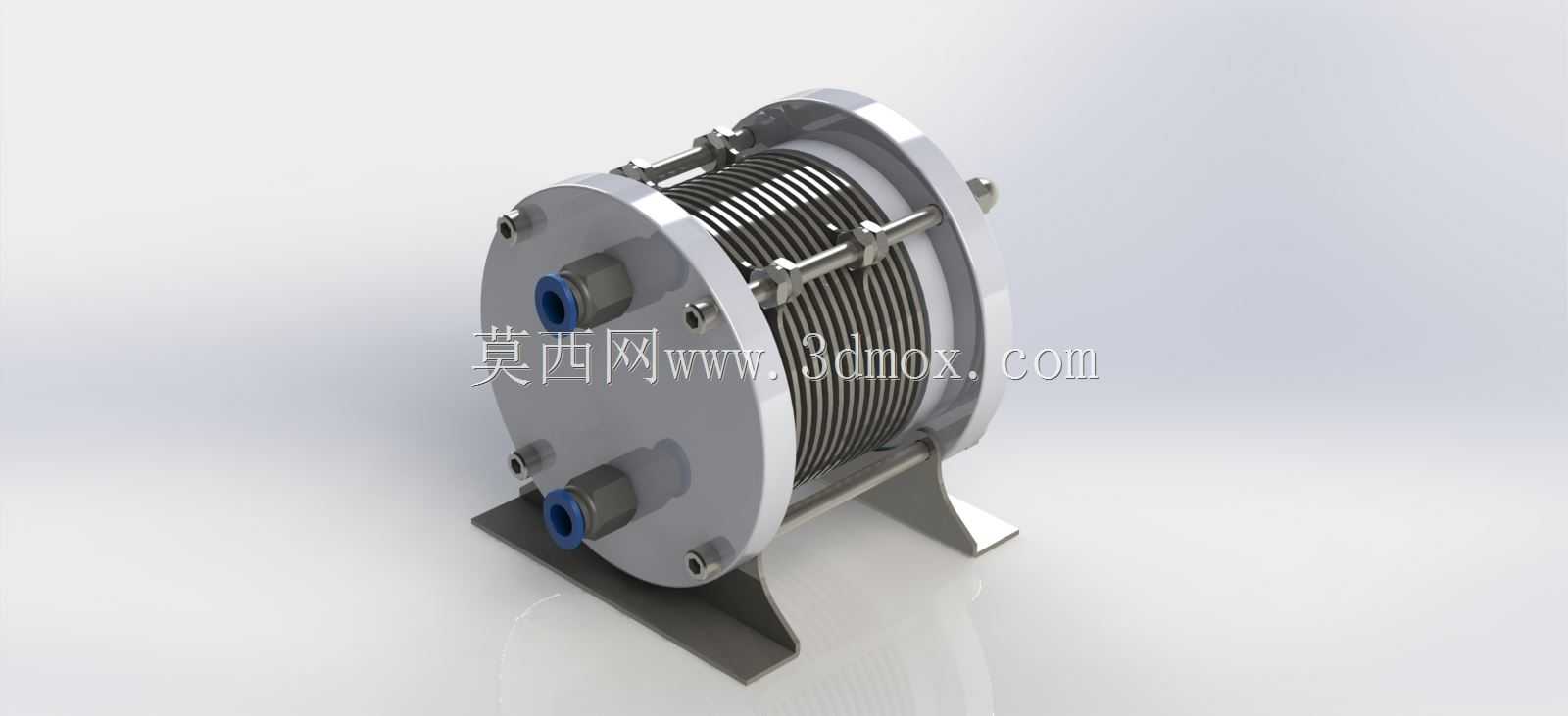

低成本叠层式电解制氢发生装置结构

　　这套叠层式电解制氢发生结构，主要面向小型分布式制氢场景设计，可适配实验室小流量氢气供给、小型燃料电池供氢测试、教学演示实验等对氢气纯度有要求、但用气量不大的应用场景，相比高压储氢罐的供氢方式，这类即产即用的结构省去了高压储氢的安全管控成本，也无需频繁更换储氢容器，适合固定点位的小流量持续供氢需求。从结构功能来看，整套装置核心为叠压式电解反应腔体，上下两端采用绝缘耐腐的高分子材料端盖，既起到密封腔体的作用，也能隔绝电极与外部金属紧固件的导电通路，避免出现漏电、副反应腐蚀的问题。中间叠层部分为多组电极与隔膜的组合结构，通过层叠排布的方式增大电极反应面积，在相同外形尺寸下提升电解反应效率，相比单腔体结构，

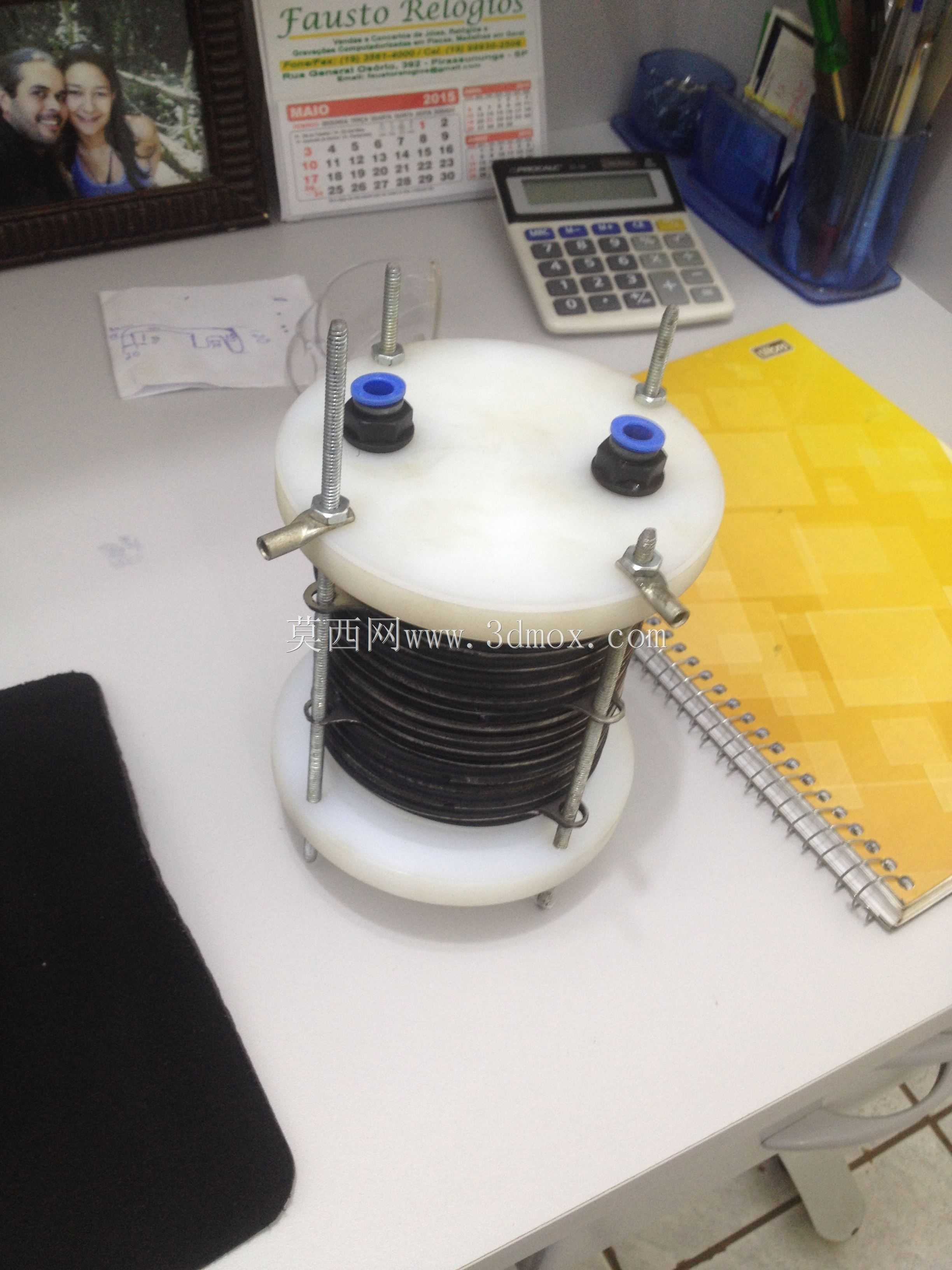

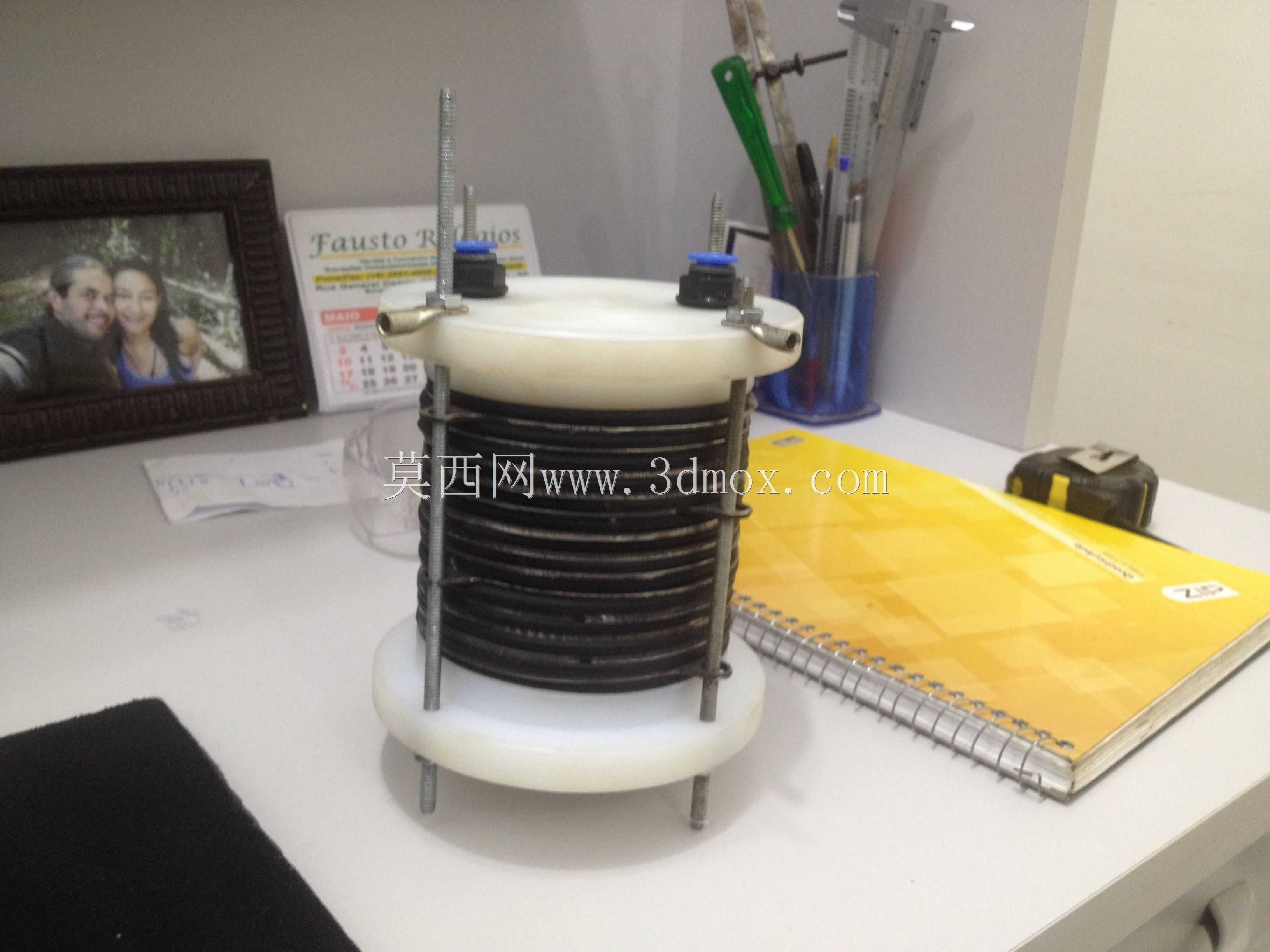

　　叠层设计可以在不增加设备直径的前提下，通过调整叠层数量灵活适配不同产气量需求，给不同场景的选型留出调整空间。端盖上集成的两个快插式气嘴，分别对应氢气、氧气的输出通路，气嘴旁的蓝色旋钮组件为气路调节结构，可根据实际产气压力微调输出流量，避免腔体内压力过高导致密封失效。四根沿圆周均布的金属拉杆贯穿上下端盖，通过端部的紧固件将整组叠层腔体压紧，这种周向均布的紧固方式可以让叠层各位置的压紧力保持均匀，避免局部压力不足出现电解液渗漏，或是局部压力过大导致隔膜、电极片变形损坏的问题。从安装边界来看，整套装置为立式圆柱结构，底部端盖为平面结构，可直接放置在水平工作台面使用，无需额外设计复杂的安装支架，设备整体重心沿中心轴线分布，

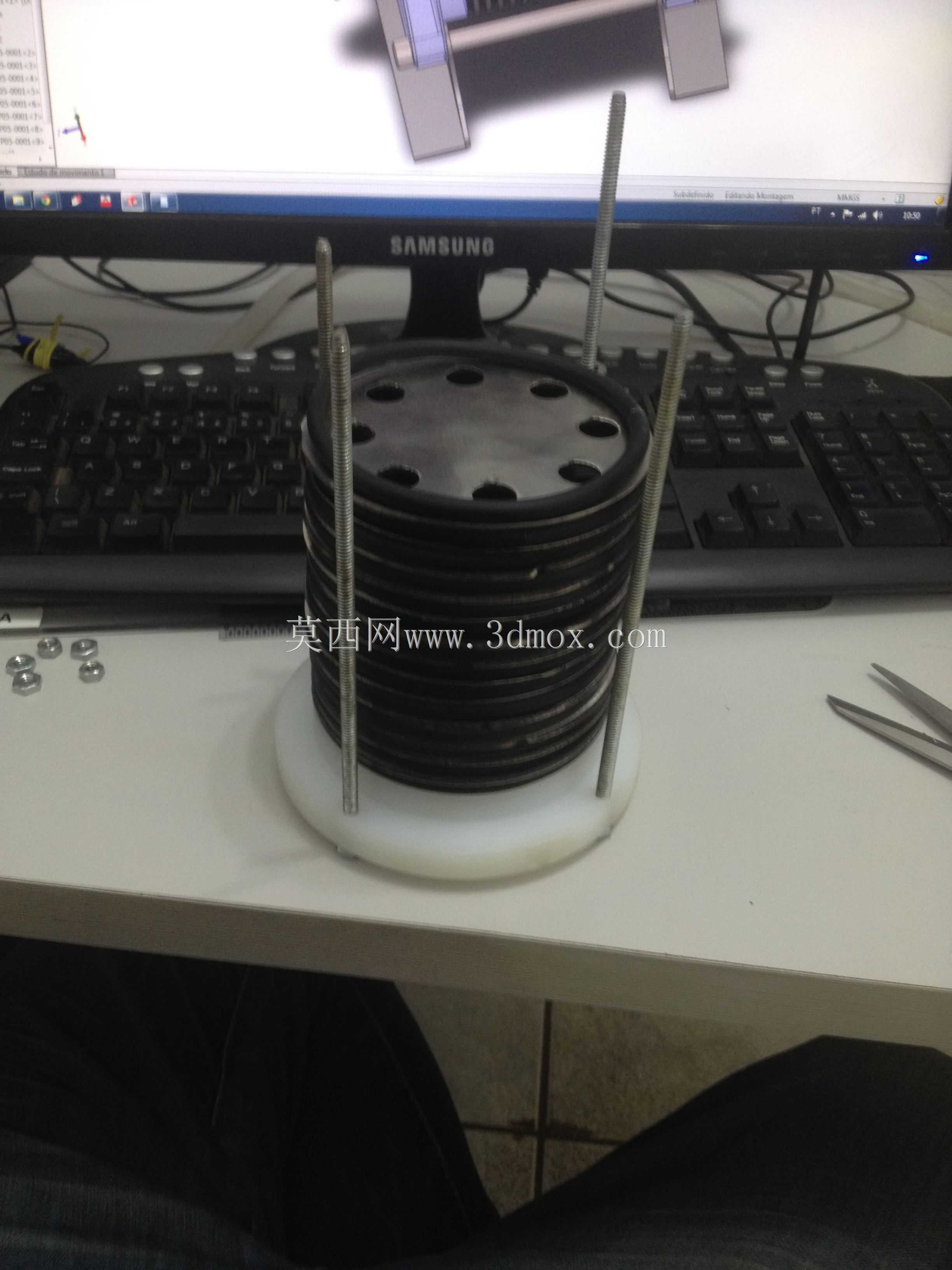

　　立式放置的稳定性较好，不会轻易出现侧翻。设备的径向尺寸控制在常规桌面设备的适配范围内，不会占用过多操作空间，顶部的气路接口、接线端子都集中在上端盖区域，外接气路、电路时操作空间充足，不会和周边设备产生干涉。设计过程中优先考虑了加工与装配的便捷性，所有叠层的电极片、隔膜都采用统一的圆形规格，加工时无需定制异形工装，批量加工的成本更低；装配时只需按照电极、隔膜的顺序依次叠放，再通过拉杆压紧即可，不需要复杂的对位工装，普通操作人员经过简单指引就能完成装配与后期的维护更换，当某一层电极或隔膜出现老化损坏时，只需拆开拉杆更换对应层的零件即可，不用整体报废整套反应腔体，大幅降低了后期的使用维护成本。结构选材上兼顾了耐腐蚀性与绝缘要求，与电解液、

　　反应气体接触的非金属部件都采用耐酸碱腐蚀的高分子材料，金属拉杆采用不锈钢材质，既保证结构强度，也能耐受电解环境下的轻微腐蚀，延长整套设备的使用寿命。气路接口采用标准快插规格，可直接对接市面上常规的气管规格，不需要额外定制转接头，外接气路的适配性较强。在结构密封设计上，每层叠片之间都预留了密封件安装槽位，配合端盖的压紧力实现层间密封，可有效避免电解液渗漏以及氢气、氧气的互串问题，保证产出气体的纯度满足使用要求。
