符合ASA标准的工业传动链轮结构设计

　　在各类连续运转的工业传动场景里，链轮是链传动系统里直接和链条啮合传递扭矩的核心执行零件，和带传动相比，链传动不存在弹性滑动与打滑问题，能在低速重载、高温高粉尘的恶劣工况下保持稳定的平均传动比，对轴的径向作用力更小，整体传动效率通常能维持在95%以上，广泛应用在输送线、农机传动、轻工包装设备、机床辅机传动等场景中。这款链轮的齿形设计严格遵循ASA标准的齿廓参数，齿沟圆弧半径、齿面工作段长度、齿顶圆弧的取值都经过啮合验算，能和对应节距的标准滚子链实现顺畅啮合，避免啮合过程中出现卡滞、跳齿、过度磨损的问题，齿形的压力角取值兼顾了啮合时的啮入啮出冲击与载荷分布，运转时链条滚子能平稳沿齿面滑入齿沟，减少高速运转时的多边形效应带来的振动与噪音。

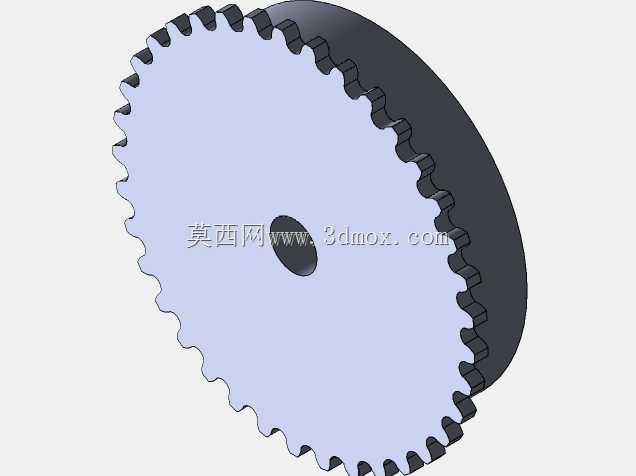

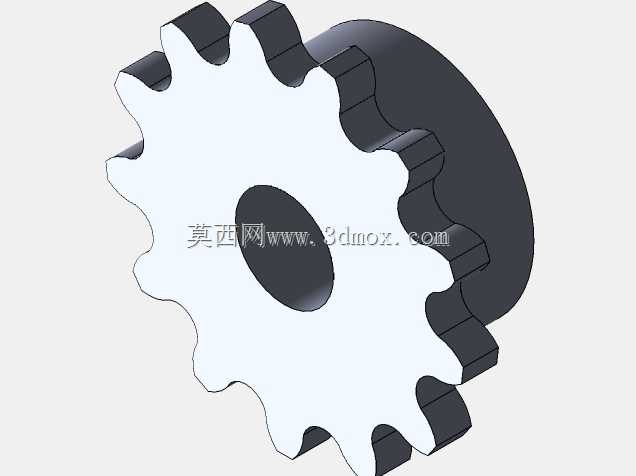

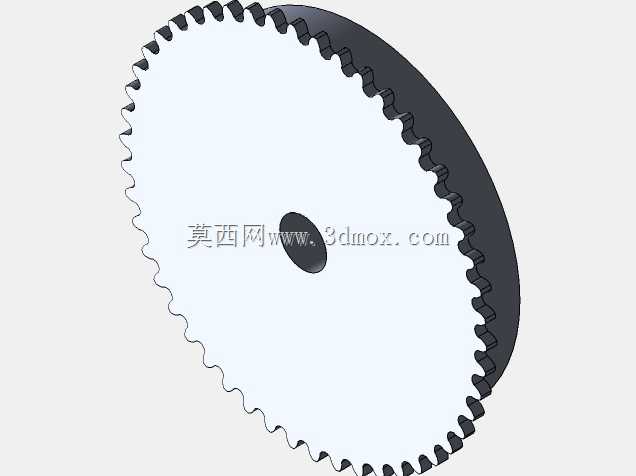

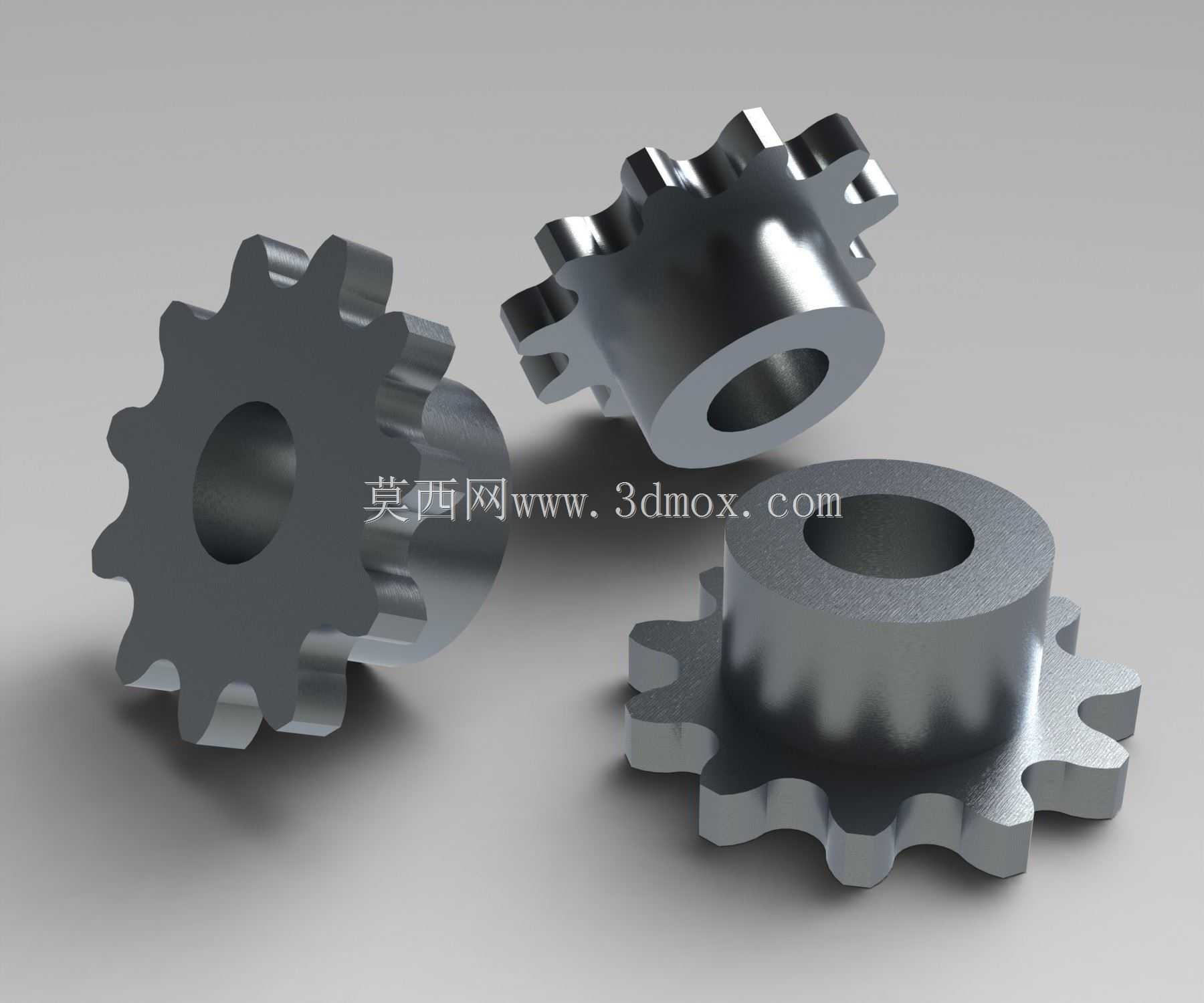

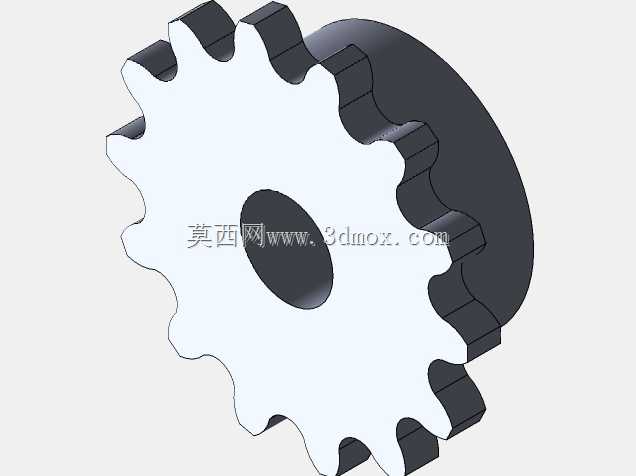

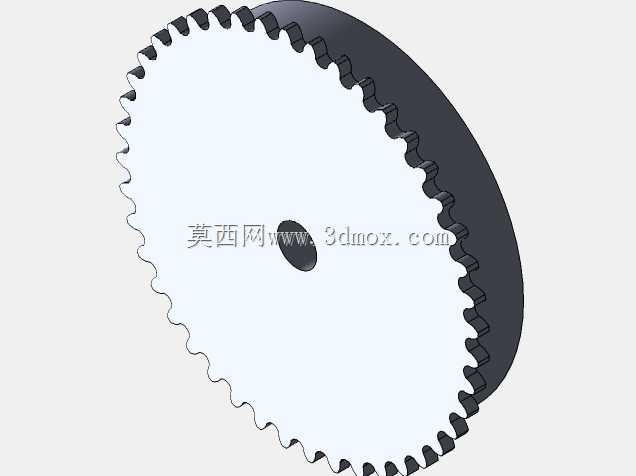

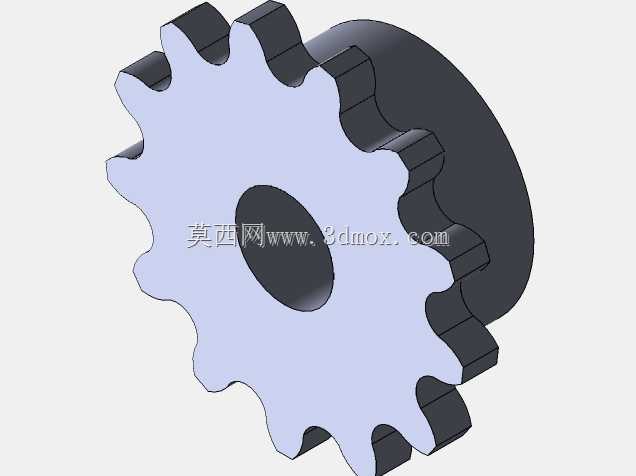

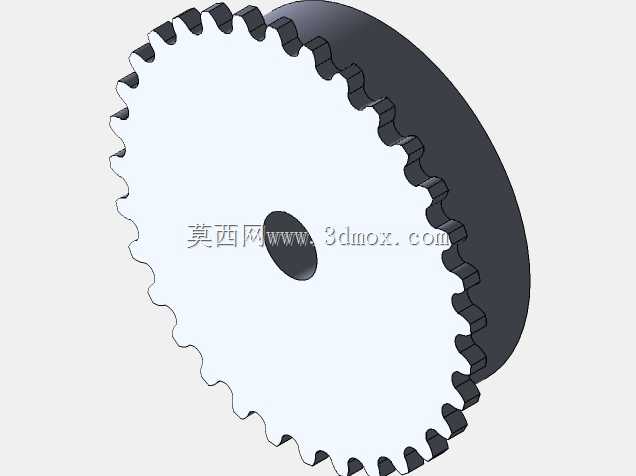

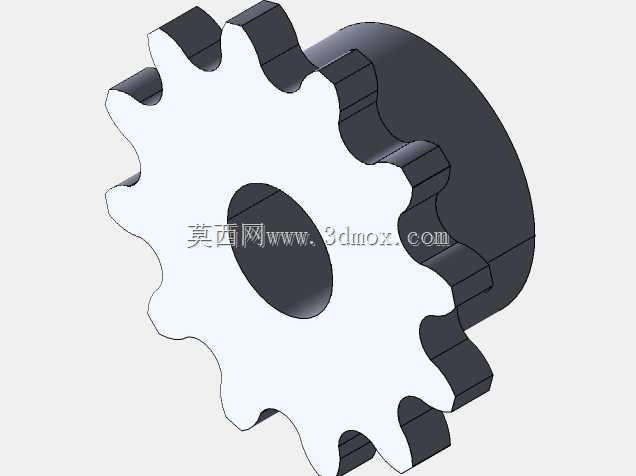

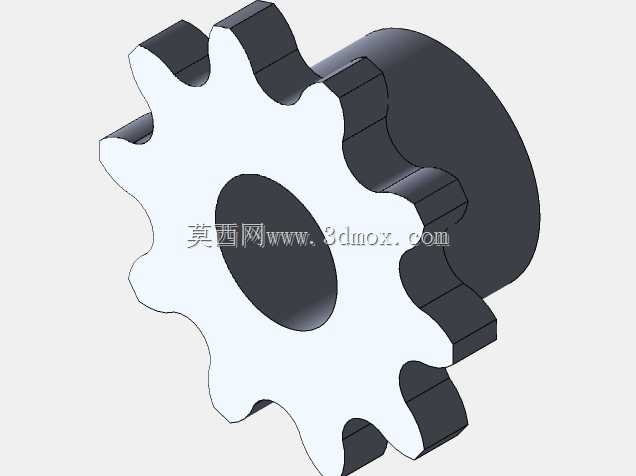

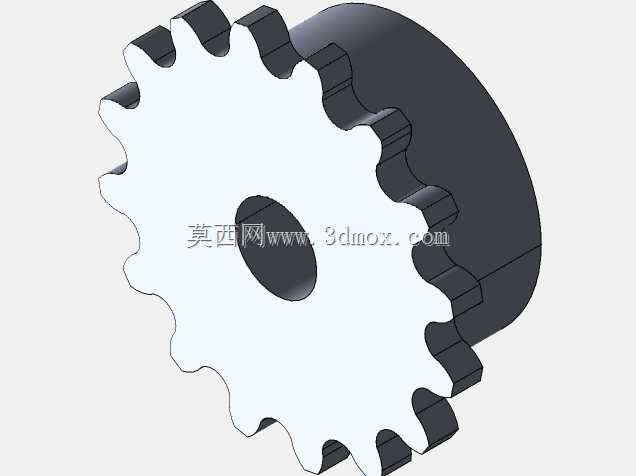

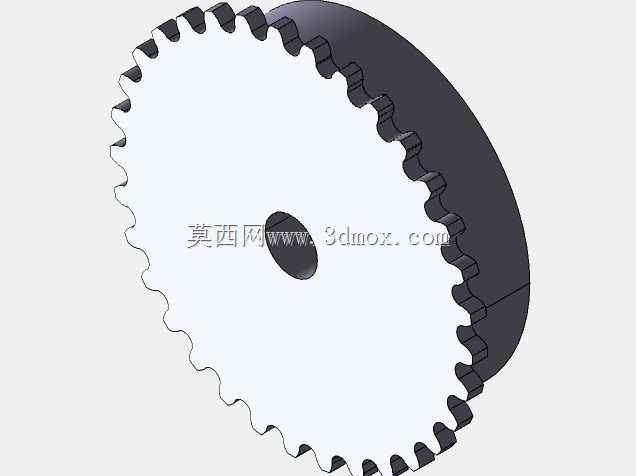

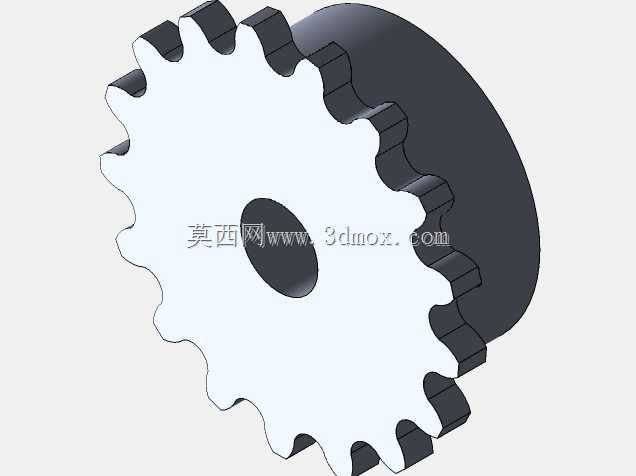

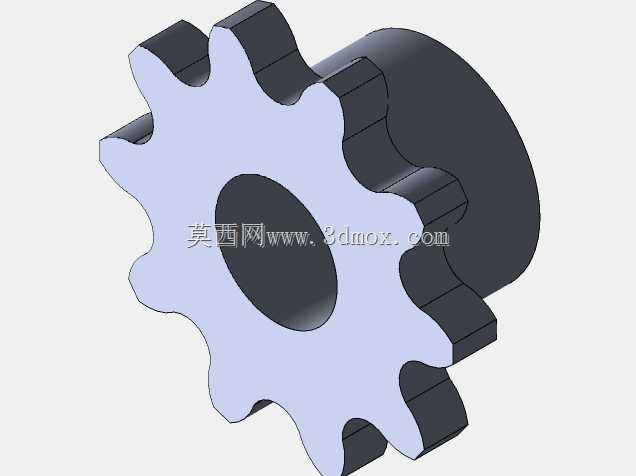

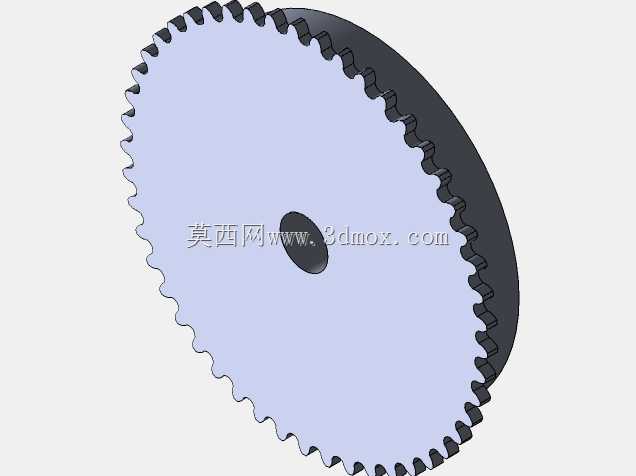

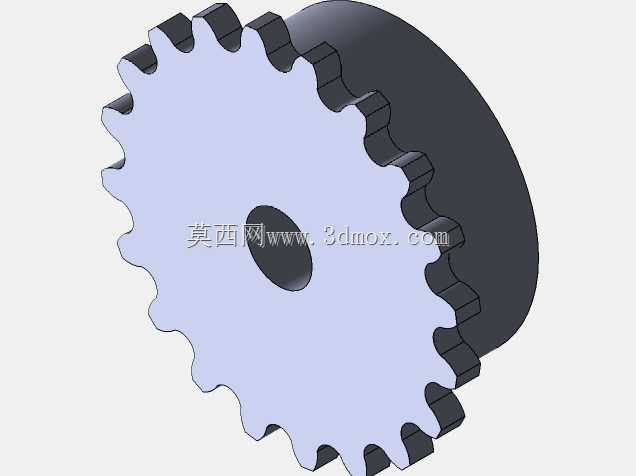

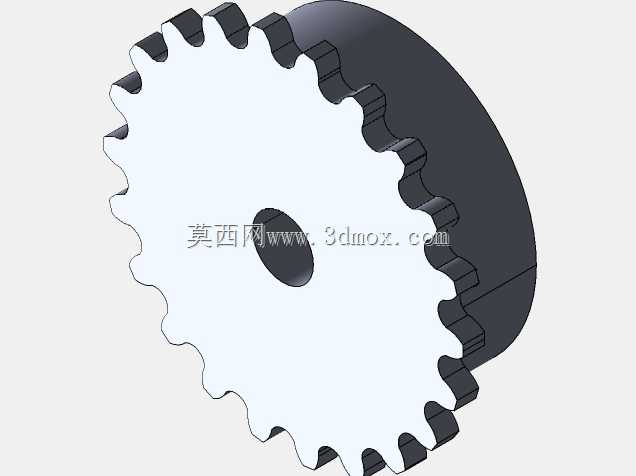

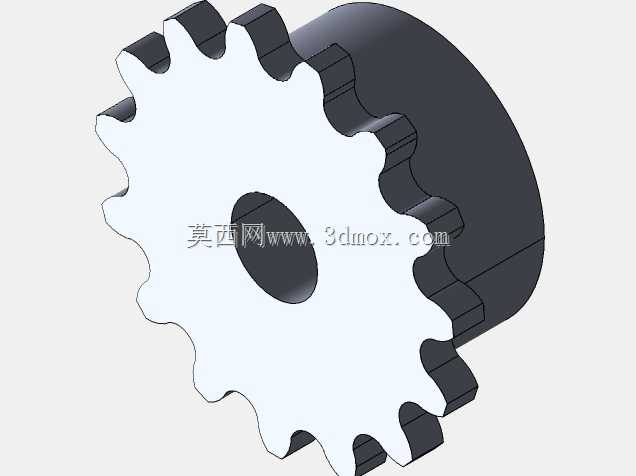

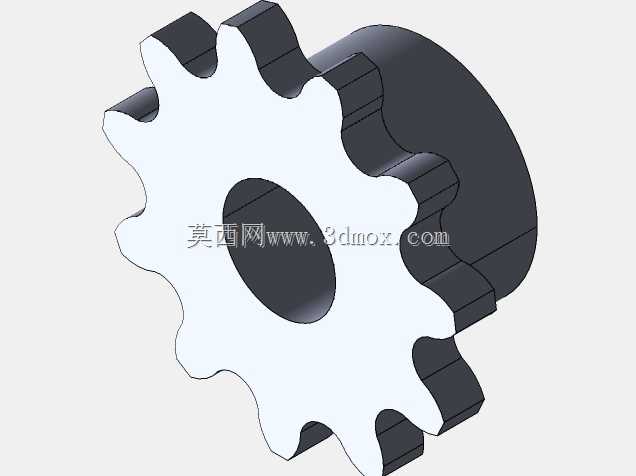

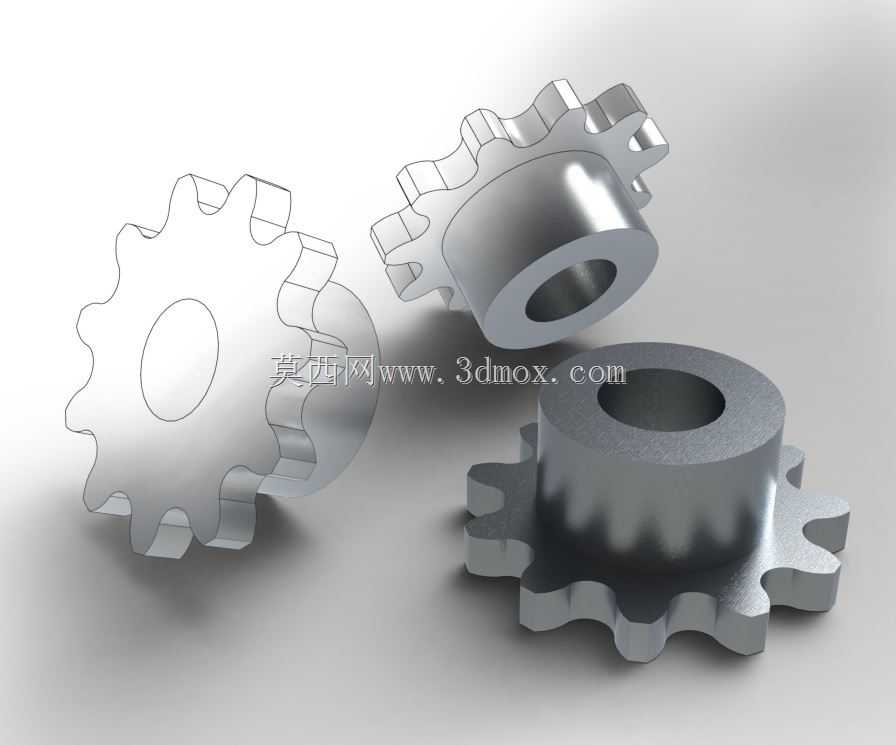

　　从结构设计来看，这款链轮采用整体式轮毂结构，轮毂的轴向长度根据轴孔配合的长度要求设定，能保证和传动轴配合时的接触面积足够，避免长期传递扭矩时出现轴孔配合面压溃、键槽变形的问题；中心轴孔的公差选用基孔制过渡配合，适配常用的传动轴安装公差带，键槽的位置与尺寸符合普通平键的连接标准，安装时不需要额外做非标修配就能完成装配。链轮的齿部端面做了倒角处理，一方面是方便安装时链条能顺利滑入齿位，另一方面也能避免齿部边缘的应力集中，提升链轮在交变载荷下的疲劳强度。在实际选型应用时，需要注意链轮的安装边界尺寸：首先是齿顶圆直径决定了链轮安装时需要预留的径向空间，要和周边的机架护罩、相邻传动部件留出足够的安全间隙，避免运转时出现运动干涉；

　　其次是轮毂的外径与轴向长度，要匹配安装位置的轴伸长度，保证锁紧螺母或者轴端挡圈能可靠固定链轮，不会出现轴向窜动；另外链轮的分度圆直径直接决定了传动比的匹配，选型时要和配对链轮的齿数做匹配验算，保证实际传动比符合设备的转速输出要求。从材料与工艺适配性来看，这类标准链轮通常选用中碳钢做整体调质处理，齿面根据工况需求可以做高频淬火提升耐磨性，如果是用在腐蚀环境下的传动场景，也可以选用不锈钢材质加工，三维模型的结构已经预留了足够的加工余量，不管是铣齿加工还是滚齿加工都能直接提取加工参数，不需要再做结构上的二次修改。在装配调试环节，要保证两个配对链轮的轮齿端面共面度误差控制在允许范围内，避免链条出现偏磨，同时要预留合适的链条张紧行程，

　　因为链条在运转初期会出现一定的伸长量，合适的张紧量能避免链条松边垂度过大导致的跳齿、脱链问题。这款链轮的结构没有多余的非标设计，所有尺寸都贴合通用链传动的安装规范，不管是用来做设备维修的替换件测绘参考，还是做新设备传动系统的选型建模，都能直接调用，不需要反复调整齿形参数，能大幅缩短结构设计阶段的建模时间，也能避免自行绘制齿形时出现的参数错误导致的啮合问题。在输送线场景应用时，这类链轮通常作为主动轮或者从动轮安装在输送线的两端，配合倍速链或者普通输送链传递动力，因为齿形标准，替换时不需要重新调整整条线的张紧机构，能减少设备停机维护的时间；在小型农机的传动系统里，这类链轮能适应田间的多粉尘工况，只要做好基本的润滑维护，就能保证长期稳定运转，不会因为粉尘进入啮合面就出现快速磨损。设计时特意将轮毂的厚度做了合理优化，在保证结构强度满足额定扭矩传递要求的前提下，尽可能减轻链轮自身的重量，降低运转时的转动惯量，减少设备启动和变速时的冲击载荷，同时轴孔的位置和齿圈的同轴度公差在建模时就按照机械设计的形位公差要求做了基准设定，后续出工程图时可以直接标注形位公差要求，保证加工出来的零件运转时的径向跳动量在允许范围内，减少运转时的动不平衡问题。
