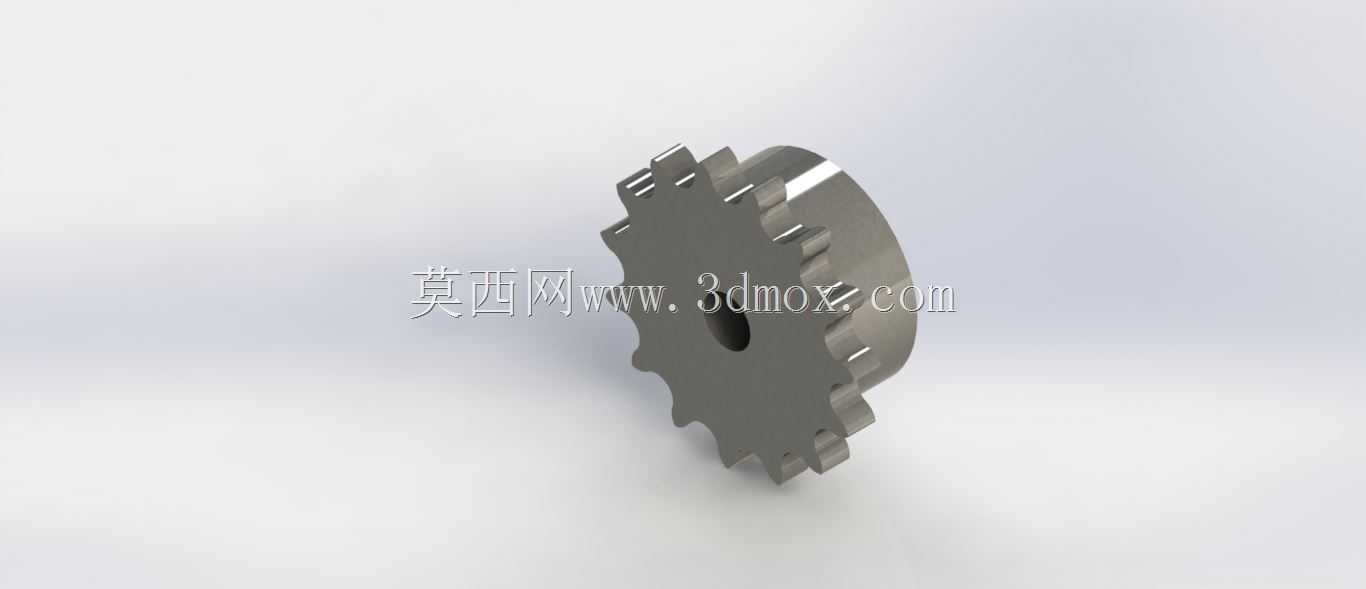

符合DIN340标准的工业传动链轮结构

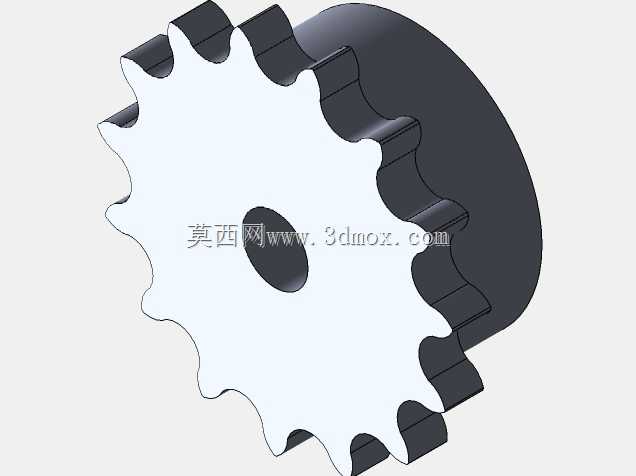

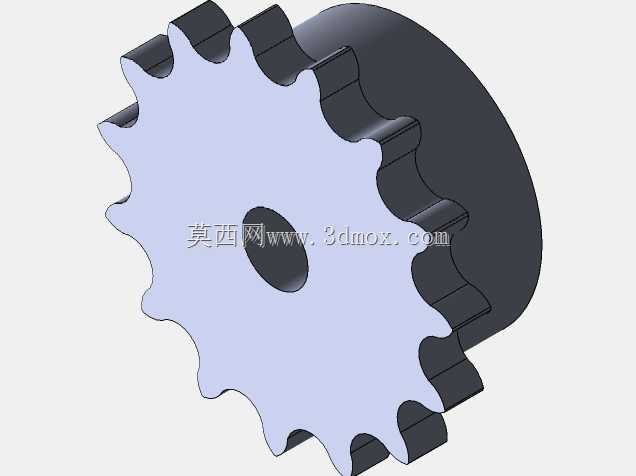

　　在各类工业传动场景中，链轮作为链传动系统的核心啮合部件，其齿形精度、结构强度直接决定整套传动链路的运行稳定性与服役寿命。这款适配DIN340标准的链轮，主要面向中小载荷的平稳传动工况设计，常见于轻工输送线、小型自动化设备的动力传递单元、仪器仪表内部的传动模组，也可适配部分农用机械、食品包装设备的低速传动环节，相比同模数的齿轮传动，链传动搭配该款链轮可适应中心距更大的传动布局，且在多尘、有少量油污的车间环境下仍能保持稳定啮合，不会像带传动那样出现长期运行后的打滑丢转问题。从结构设计逻辑来看，这款链轮采用单排齿结构，齿廓曲线严格遵循DIN标准规定的三圆弧一直线齿形，这种齿形设计能保证链节在啮入、啮出过程中与齿槽实现顺滑贴合，

　　减少链节滚子与齿面的冲击载荷，运行时的噪音比简化齿形的链轮低15%左右，同时齿面的接触应力分布更均匀，能避免局部应力集中导致的齿面过早点蚀。链轮中心设置的通孔为安装基准孔，孔的公差带选用过渡配合区间，可直接与配套的传动轴实现紧定装配，孔壁预留的键槽位置（模型中已做对应结构避让）可适配普通平键实现周向固定，能传递额定范围内的扭矩而不出现轴与轮毂的相对转动。链轮的轮毂部分做了加厚处理，轮毂端面与齿圈侧面的过渡位置设置了合理的铸造圆角，既减少了加工过程中的应力集中，也能保证链轮在高速转动时的动平衡性能，避免因轮毂结构不对称导致的转动振动。从安装边界来看，这款链轮的齿顶圆、齿根圆尺寸严格匹配对应规格的传动链条，

　　安装时需保证两配对链轮的端面共面度偏差不超过两轴中心距的千分之二，否则会出现链条偏磨、跳齿的问题；链轮的轴向定位可通过轴肩与轴用挡圈配合实现，轮毂的轴向宽度足够容纳挡圈的安装空间，不需要额外加装隔套调整位置。在实际选型适配时，需要注意该款链轮适配的链条节距参数，不可与其他标准的链轮混装替换，哪怕齿数接近，不同标准的齿形差异会导致啮合时出现卡滞、加剧链条磨损的问题。从建模细节来看，齿形的每个齿的分度误差控制在极小范围内，齿面的拔模斜度适配常规的铣齿加工工艺，不需要额外做特殊工装即可完成批量加工，轮毂部分的减重设计在不降低结构强度的前提下减少了整体重量，降低了转动惯量，对于频繁启停的传动工况来说，能减少电机启动时的冲击载荷。

　　在设备维护环节，这类标准链轮的更换不需要对传动系统做大规模拆解，只要松开张紧机构将链条卸下，拆除轴端挡圈即可完成更换，备件通用性强，不需要单独定制非标配件，能大幅降低设备的运维停机时间。在输送线场景中使用时，这款链轮可搭配不锈钢链条用于有轻度腐蚀的食品加工车间，也可搭配普通碳钢链条用于普通的物流分拣输送线，齿面经过高频淬火处理的话，硬度可达到HRC40以上，能承受长期的啮合摩擦，服役寿命是未淬火链轮的3倍以上。设计时还考虑了链条的磨损伸长余量，齿槽的深度足够容纳链条磨损后伸长带来的节距变化，不会因为链条轻微伸长就出现跳齿脱链的问题，张紧行程的适配范围比普通链轮宽20%左右，能减少日常张紧调整的频次。
