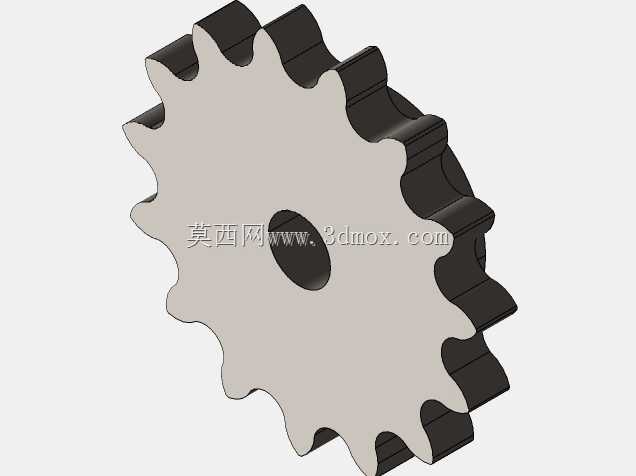

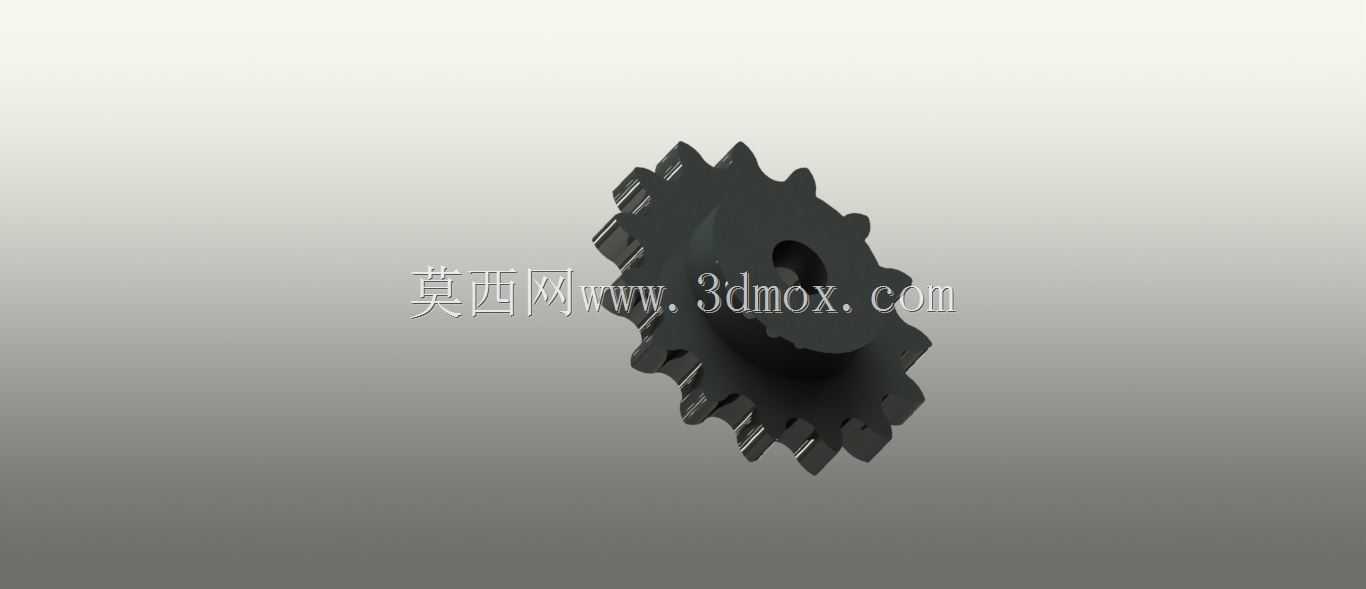

ASA标准120规格工业传动链轮结构

　　在各类工业传动场景中，链传动凭借不打滑、传动比准确、对恶劣工况适应性强的特点，被广泛应用在输送线、农机、轻工设备、机床辅机等诸多领域，而链轮作为链传动系统里和链条直接啮合的核心零件，其齿形精度、安装适配性直接决定了整套传动机构的运行寿命与噪音表现。这款符合ASA标准的120规格链轮，在设计阶段优先匹配对应节距的滚子链条参数，齿廓采用三圆弧一直线的标准齿形，加工时能保证链节能平稳自如地进入和退出啮合，不会出现卡链、跳链的异常工况，同时啮合时的接触应力分布更均匀，能大幅降低齿面的磨损速率，延长整套传动副的维护周期。从实际安装边界来看，这款链轮的轮毂部分做了适配常用轴径的中心孔设计，孔位预留了键槽安装位置，装配时可以通过平键传递扭矩，

　　避免链轮和传动轴之间出现相对转动，轮毂的轴向厚度经过校核，能覆盖对应规格链条的宽度，保证链条在运行过程中不会出现轴向窜动脱落的问题，齿顶圆、齿根圆的尺寸公差严格遵循对应标准的要求，和标准链条啮合时的侧隙、顶隙都在合理区间，不会因为间隙过大产生冲击噪音，也不会因为间隙过小出现卡滞抱死的情况。在不同的应用场景里，这类链轮的选型逻辑各有侧重，比如在长距离输送的物料线体上，链轮通常会搭配张紧机构使用，这时候链轮的齿面淬火硬度需要达到合适范围，才能承受长时间连续运行的磨损；在农机的开式传动场景里，链轮往往会暴露在粉尘、泥水的环境中，齿形的设计会预留一定的杂物容纳空间，避免泥沙卡入啮合区域造成齿面异常磨损；在轻工包装设备的精密传动工位，链轮的端面跳动、径向跳动公差会控制得更严格，保证传动的平稳性，满足工位定位的精度要求。设计这类标准链轮的时候，首先要确认匹配链条的节距、滚子直径、内节内宽这些核心参数，再根据传动比确定齿数，齿数过少会导致传动不均匀性加剧，动载荷增大，齿数过多则容易在链条磨损后出现跳齿脱链的问题，这款120规格的链轮齿数选取在常用的合理区间，兼顾了传动平稳性和结构紧凑性。链轮的齿宽设计也经过考量，单排链轮的齿宽要略小于链条内节内宽，保证链条能顺利套入，同时不会在运行中出现偏磨，轮毂的直径和长度根据轴孔大小匹配，保证键槽的强度足够传递额定扭矩，不会出现轮毂开裂、键槽压溃的失效形式。从实际使用的反馈来看，符合ASA标准的链轮在出口设备、

　　外资品牌配套设备上的适配性非常好，不需要额外做参数修改就能直接替换同规格的进口备件，降低了设备的维护成本。在三维建模过程中，这类标准件的参数化建模能大幅提升设计效率，通过修改齿数、节距、轴孔直径等参数就能快速生成不同规格的链轮模型，直接调用到装配体中做干涉检查、安装位置校核，避免在实际装配时出现孔位不对、和周边零件干涉的问题。很多刚接触传动设计的工程师容易忽略链轮的安装距要求，其实两轴的平行度、链轮的共面度是链传动安装的核心要求，如果两轴不平行、链轮不在同一平面，运行时会出现链条偏磨、侧边磨损加剧的问题，严重时还会导致链条脱链引发设备故障，所以在做结构布局的时候，就要预留出链轮安装、调整、维护的足够空间，方便后期张紧调整、

　　磨损更换的操作。另外链轮的材料选择也和应用场景强相关，常规工况下用45号钢做齿面高频淬火就能满足使用要求，有腐蚀环境的场景会选用不锈钢材质，有轻量化要求的设备上也会使用工程塑料材质的链轮，但这类塑料链轮只适合低载荷、低转速的传动场景。这款链轮的结构属于典型的实心式单排链轮结构，适合中小尺寸的传动场景，当链轮尺寸更大的时候，会做成孔板式甚至组合式的结构，来减轻重量、节约材料，不过120规格对应的链轮尺寸不大，实心结构的刚性更好，加工工艺也更简单，批量生产时的成本控制更有优势。在做装配校核的时候，还要注意链轮和轴的配合公差，一般选用过渡配合或者间隙配合，靠平键来传递扭矩，装配时不需要过度敲击就能顺利装到轴上，同时锁紧螺钉或者轴端挡圈要固定到位，避免运行过程中链轮轴向窜动。
