符合DIN35标准的双排链轮结构设计

　　在各类链传动系统的设计选型过程中，链轮作为和链条直接啮合的核心承载部件，其齿形精度、结构刚度、安装适配性直接决定了整套传动机构的运行寿命与传动效率，这款适配DIN35标准的双排链轮，主要面向中等载荷、对传动同步性有一定要求的动力传输场景，常见于轻工输送线、小型农机传动组、通用机床进给机构、包装设备动力传输单元等工况中。

　　从实际使用场景来看，双排链轮的核心优势在于相比单排链轮，同等节距、齿数参数下，其能承载的扭矩上限提升近一倍，同时链条啮合时的受力分布更均匀，不会出现单排啮合时偏载导致的链条快速磨损、跳齿问题，尤其适合两传动轴中心距适中、传动比固定、运行过程中存在小幅冲击载荷的设备布局。设计这类标准链轮时，首先要匹配对应链条的节距、滚子直径参数，齿形的渐开线起始点、齿沟圆弧半径都严格贴合DIN标准的公差要求，避免出现啮合卡滞、滚子和齿面硬接触的问题；双排结构的两排齿圈同轴度是设计中的核心管控点，两排齿的周向齿位偏差需要控制在极小范围内，否则安装后会出现双排链条单侧受力过大，运行时产生异常振动、噪音，甚至过早出现链板疲劳断裂的问题。

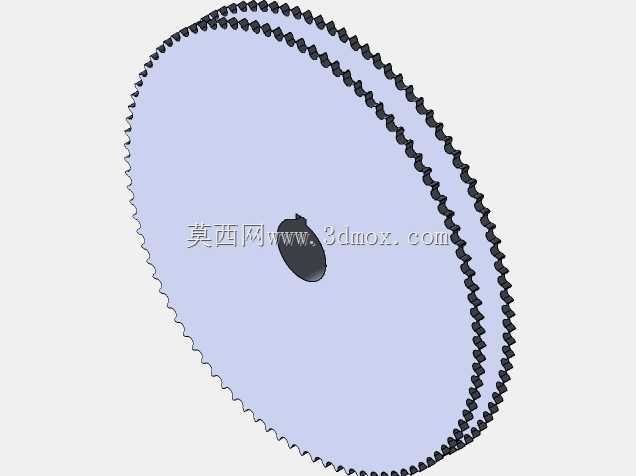

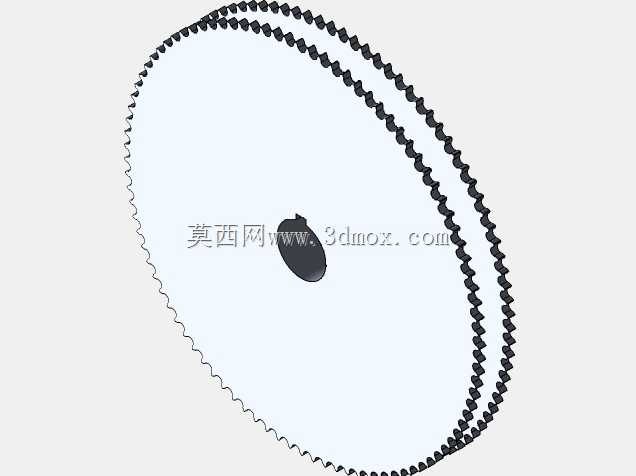

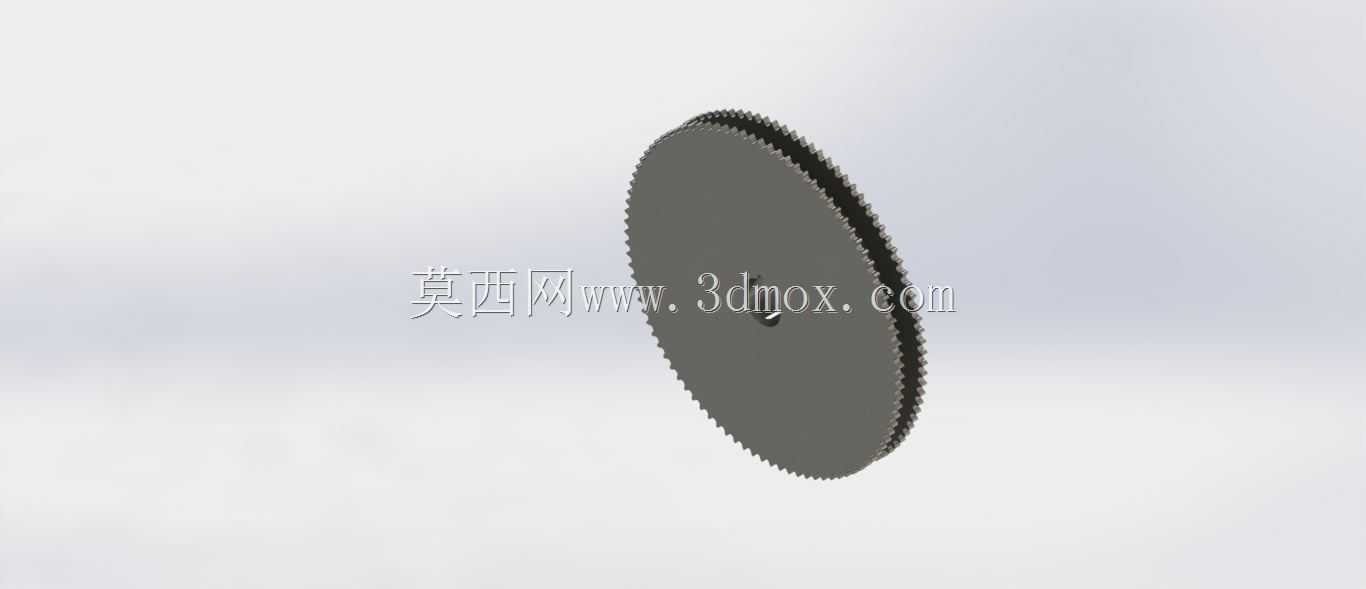

　　从结构外形来看，这款链轮采用整体式盘状结构，没有采用分体式齿圈和轮毂的设计，适合中小尺寸规格的链轮应用，整体结构刚度更好，装配环节的累计误差更小。中心安装孔为标准圆孔设计，可根据实际安装需求加工键槽、顶丝孔等固定结构，轮毂部分的厚度经过受力校核，能够满足额定扭矩下的挤压强度要求，不会出现长期运行后轮毂开裂、安装孔失圆的问题。齿面部分的加工余量预留合理，建模时已经考虑了后续热处理、机加工的工艺余量，齿顶圆、齿根圆的尺寸边界清晰，在做整机装配干涉检查时，可以直接导入装配体验证和周边护罩、张紧轮、机架结构的安全间隙，不需要额外做结构修正。

　　在实际设备布局中，这类双排链轮的安装边界需要重点关注几个维度：首先是轴向安装尺寸，两排齿的中心距和配套双排链条的排距完全匹配，安装时链轮的轴向定位要保证两排齿和对应链条的中心完全重合，偏差过大会导致链条侧面和齿侧产生持续摩擦，快速磨损失效；其次是径向的安全间隙，链轮齿顶到周边固定结构的间隙要预留至少链条节距的1/5以上，避免链条磨损伸长后垂度过大，运行时齿顶剐蹭周边结构；另外安装面的端面跳动要控制在标准公差范围内，否则链轮转动时会出现周期性的轴向窜动，带动链条产生横向摆动，加速链条和链轮的磨损。

　　从设计思路上来说，这类标准链轮不需要做过多的非标结构创新，核心是严格遵循对应标准的参数要求，保证齿形的啮合精度，同时兼顾加工工艺性，整体结构没有多余的复杂曲面，常规的铣齿、滚齿设备都可以完成加工，不需要特殊定制刀具，能够有效降低生产制造成本。建模过程中，齿形的参数化绘制是核心，通过对齿沟圆弧、工作段直线、齿顶圆弧的逐段约束，保证每个齿的齿形误差均匀，不会出现个别齿啮合不良的问题；腹板部分采用等厚度设计，在保证整体结构刚度的前提下，尽可能减轻链轮自身重量，降低转动时的惯量，尤其适合启停频率较高的传动场景，能够减少启停过程中对传动轴、电机的冲击载荷。

　　在实际选型替换场景中，这类标准DIN链轮的互换性很强，只要齿数、节距、排距、安装孔尺寸匹配，就可以直接替换同规格的进口链轮备件，不需要对周边安装结构做改动，能够有效降低设备的维护成本。在做三维装配验证时，这款模型可以直接和对应规格的双排链条模型做啮合运动仿真，验证传动过程中是否存在干涉、链条张紧行程是否足够、传动比是否符合设计要求，提前发现布局设计中的问题，减少后续物理样机的调试工作量。对于传动系统设计人员来说，这类经过参数校核的标准链轮模型，可以直接调用到不同的设备设计方案中，不需要重复从零开始建模，能够大幅提升设计效率，同时避免自行建模时的参数错误导致的后续加工报废问题。
