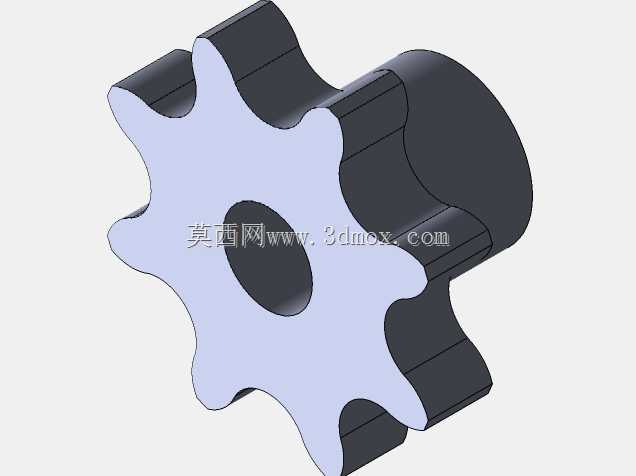

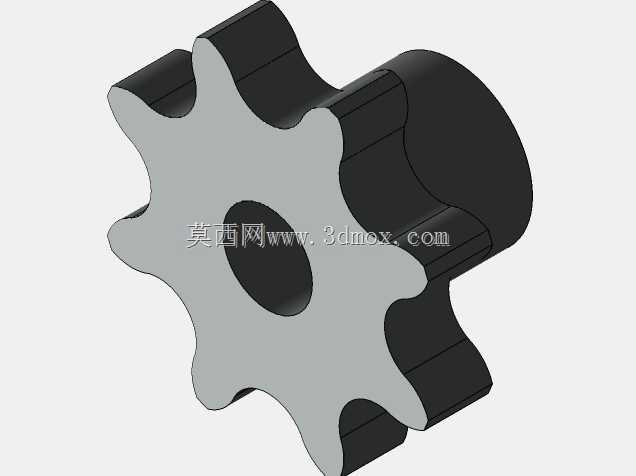

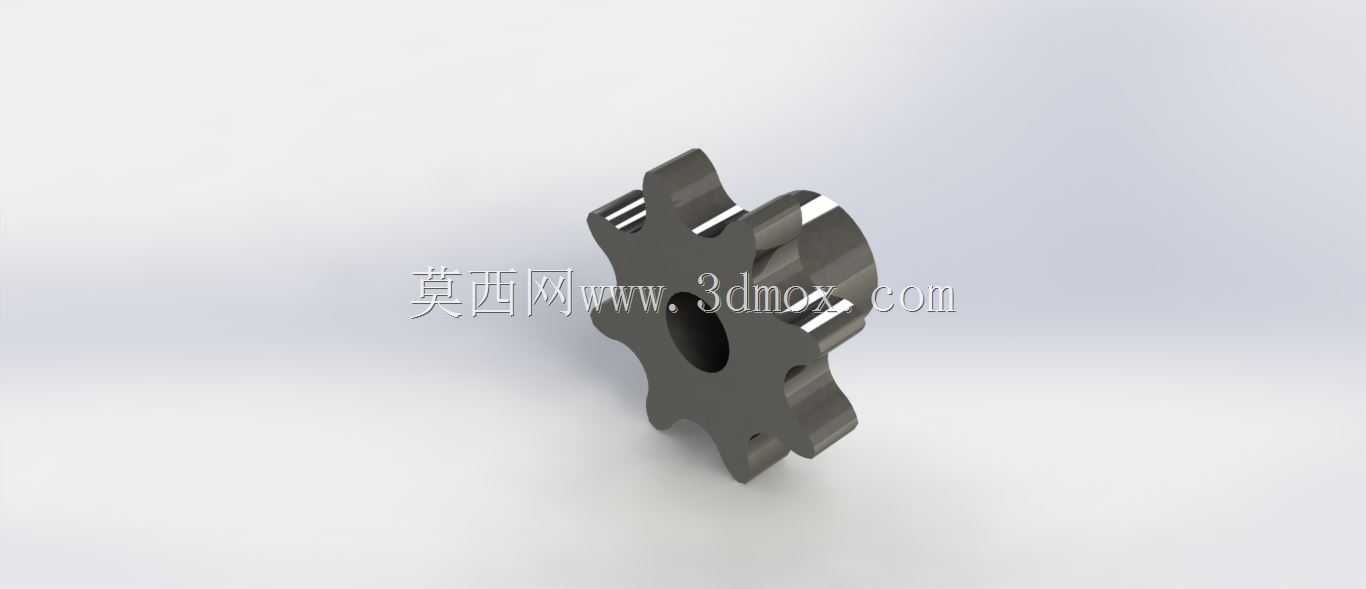

ASA50标准链轮精密传动结构

　　在各类链传动系统的设计搭建过程中，链轮作为核心啮合传动部件，其齿形精度、安装适配性直接决定了整套传动机构的运行平稳性与使用寿命，这款适配ASA50链条规格的链轮，是针对常规中等载荷链传动场景开发的标准传动件，广泛应用在轻工输送线、小型农机传动组、自动化设备进给机构、包装设备动力传输单元等场景中，能够在常规室温、无强腐蚀的工业环境下长期稳定工作，承担动力传递、转速匹配、扭矩输出的核心作用。从实际功能特性来看，这款链轮严格遵循ASA链轮标准的齿形参数设计，齿廓曲线经过啮合轨迹校核，能够与对应规格的滚子链条实现顺畅啮合，运行过程中不会出现卡链、跳齿的问题，齿部的受力分布经过优化，在传递额定扭矩时，齿根位置的应力集中系数控制在合理区间，

　　能够承受频繁启停带来的瞬时冲击载荷，避免长期运行后出现齿部断裂、过度磨损的问题。链轮中心设计有贯通安装孔，可直接与对应直径的传动轴配合，轮体上预留的辅助定位孔能够配合紧定螺钉、键槽实现周向固定，防止传动过程中链轮与轴之间出现相对转动，保证动力传输的同轴度精度。从设计思路层面来说，这款链轮在建模过程中优先保证了齿形参数的准确性，每一个齿的齿距、齿顶圆弧、齿根圆弧、齿面工作段长度都严格匹配标准链条的啮合尺寸，没有随意修改齿形参数的情况，轮体的厚度尺寸匹配对应链条的内节内宽，保证链条在啮合过程中不会出现侧向偏移，同时轮体的非工作区域做了合理的减重设计，在保证结构强度满足额定载荷要求的前提下，尽可能降低轮体自身重量，

　　减少传动轴转动过程中的惯量负载，降低驱动端的动力损耗。在外形尺寸与安装边界方面，这款链轮的齿顶圆直径、齿根圆直径、分度圆直径都严格对应ASA50链条的标准链轮尺寸，安装孔的直径公差按照过渡配合的精度要求设计，既能够保证装配时可以顺利压装到传动轴上，又不会因为配合间隙过大导致传动过程中出现偏心晃动，轮体的轴向厚度控制在合理范围，安装时不会占用过多的轴向装配空间，能够适配多数常规传动箱、机架的安装空间要求，不需要额外对周边结构进行修改就可以直接替换同规格的标准链轮。在实际工程选型过程中，设计人员可以直接将该模型导入到整体设备的装配体中，进行周边干涉检查、传动路径模拟，验证链轮与链条、张紧机构、防护罩等周边部件的空间位置关系，

　　提前排查装配过程中可能出现的空间干涉问题，减少实物试装过程中的修改工作量。链轮的轮体结构没有多余的复杂特征，加工工艺性良好，既可以采用45号钢调质后铣齿加工，也可以根据使用场景的防腐、耐磨需求，采用不锈钢、工程塑料等材质加工，适配不同载荷、不同环境的使用需求，在食品输送、化工设备等有特殊材质要求的场景中，只需要调整材质参数就可以直接套用该结构模型，不需要重新进行齿形设计。在日常维护场景中，这款标准链轮的互换性较强，当设备上的同规格链轮出现磨损超差的情况时，可以直接采购同参数的标准件进行替换，不需要单独定制加工，能够有效缩短设备的停机维护时间，降低运维成本。建模过程中对轮体的所有过渡圆角都做了合理处理，没有尖锐的棱角结构，既能够减少加工过程中的应力集中，也能避免装配、维护过程中尖锐边角对操作人员造成划伤，符合机械设计的安全规范要求。
