符合DIN35标准的工业传动链轮结构

　　在各类工业传动场景中，链轮作为链传动系统的核心啮合部件，其结构精度与标准符合性直接决定整套传动机构的运行稳定性与使用寿命。这款遵循DIN35标准设计的链轮，主要适配对应节距的标准传动滚子链，广泛应用在轻工输送线、小型自动化设备传动单元、农机进给机构、包装设备动力传输段等对传动同步性有一定要求的场景中，相比带传动不存在打滑丢转问题，相比齿轮传动对安装中心距的容错范围更大，适合中低速、重载且两轴间距较大的动力传递工况。

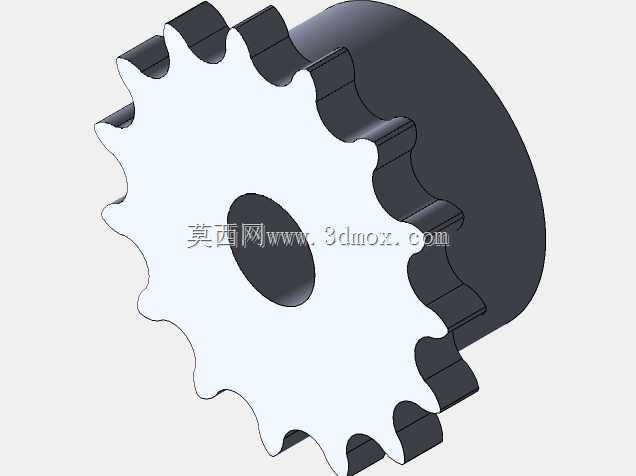

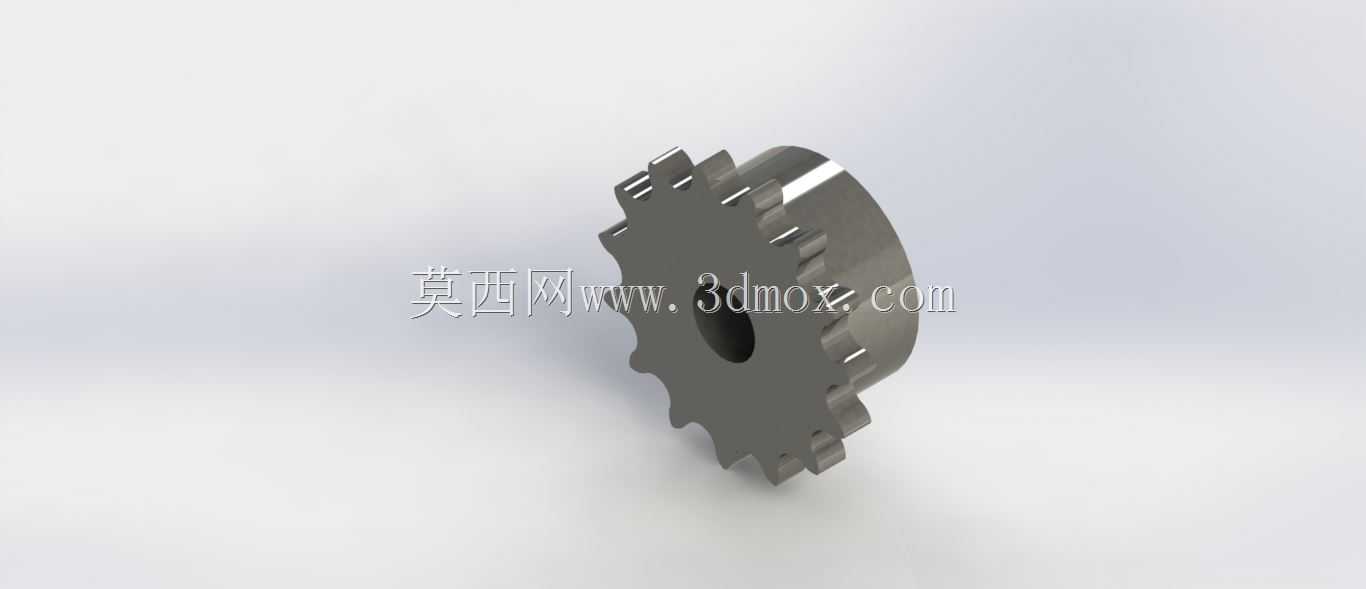

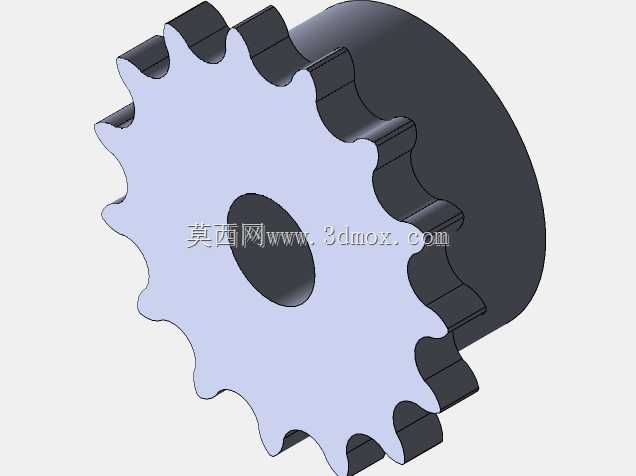

　　从实际功能特性来看，这款链轮的齿形经过标准廓形校验，每个齿的工作段都能和链条滚子形成顺畅的啮合接触，啮入啮出过程无卡滞，能有效降低链条运行时的冲击载荷与磨损速率。中心的安装孔为通孔结构，可根据实际装配需求加工键槽、顶丝孔等定位结构，适配不同直径的传动轴安装，轮体的厚度经过匹配对应链条宽度计算，既保证啮合时链条不会出现轴向窜动脱链，又不会因轮体过宽增加不必要的转动惯量与材料成本。

　　设计过程中首先以DIN35标准规定的链轮参数为核心基准，先确定配用链条的节距、滚子直径、内节内宽等基础参数，再通过公式计算出链轮的分度圆直径、齿顶圆直径、齿根圆直径等核心尺寸，齿形采用三圆弧一直线的标准齿廓，保证不同厂家生产的同规格标准链条都能顺利啮合。建模时先绘制单个齿的截面轮廓，通过圆周阵列生成整圈轮齿结构，再对齿顶、齿根位置做符合加工工艺要求的圆角处理，避免热处理或使用过程中出现应力集中开裂的问题，中心孔与轮体外缘做同轴度约束，保证转动时的动平衡性能，降低高速运行时的振动噪音。

　　从安装边界来看，这款链轮的轴向厚度较小，适合安装在空间紧凑的传动腔体内，安装时需要保证两配对链轮的端面共面度偏差在允许范围内，避免链条出现偏磨；中心孔的尺寸公差按照基孔制间隙配合选取，方便装配时的轴孔对位，同时预留了键槽加工余量，设计人员在选型时可根据传递扭矩的大小计算所需平键的尺寸，直接在模型基础上调整键槽结构即可，无需重新绘制轮体基础轮廓。轮齿的齿面硬度设计范围适配常规中低速传动工况，若用于重载、高频率启停的场景，可在现有模型基础上调整齿面热处理工艺要求，不需要改动整体结构尺寸。

　　在实际设备选型应用中，这款链轮可直接搭配对应规格的张紧机构组成完整传动单元，用于输送线的辊筒驱动、小型设备的主轴动力传递等场景，建模时保留了所有关键尺寸的参数化特征，设计人员调整齿数、中心孔直径等参数时可直接驱动模型更新，大幅缩短非标设备设计时的传动部件建模周期。轮体的结构采用实心盘式设计，相比辐条式链轮整体刚性更好，适合有一定冲击载荷的传动场景，同时轮体表面无多余的凸起结构，安装后不会和周边的机架、护罩等部件产生运动干涉，设计人员在做整机布局时，只需要预留出链轮外径加链条包络的空间即可，不需要额外考虑轮体自身的结构避让问题。

　　日常设备维护中，这款标准链轮的互换性较强，当轮齿出现正常磨损后，可直接采购同标准的成品链轮替换，不需要对安装位做任何改动，能有效降低设备的停机维护时间。建模过程中对齿形的啮合间隙做了合理预留，保证链条在常温环境下运行时，不会因热胀冷缩出现卡齿问题，同时齿根位置的排屑空间充足，输送场景中带入的少量粉尘、碎屑不会卡在齿槽内造成啮合故障，适合在有少量粉尘的工业车间环境中长期运行。
