符合DIN80标准的工业传动链轮结构

　　在各类链式传动系统的设计选型中，链轮作为核心的动力传递构件，其齿形精度、安装适配性直接决定了整套传动机构的运行稳定性与使用寿命。这款链轮严格遵循DIN80标准设计，适配对应节距的标准滚子链条，可广泛应用于农业机械输送线、轻工生产流水线、物流分拣设备、小型工程机械的动力传输环节，在重载低速、传动中心距较大的工况下，相比齿轮传动具备更强的容错能力，不会因为轴系轻微的平行度偏差出现卡滞、打齿问题。

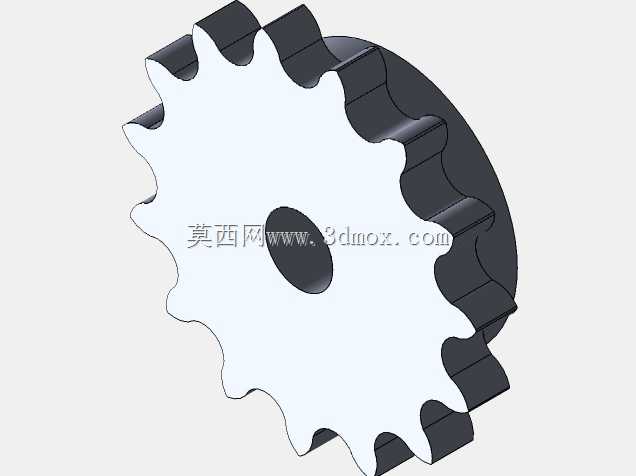

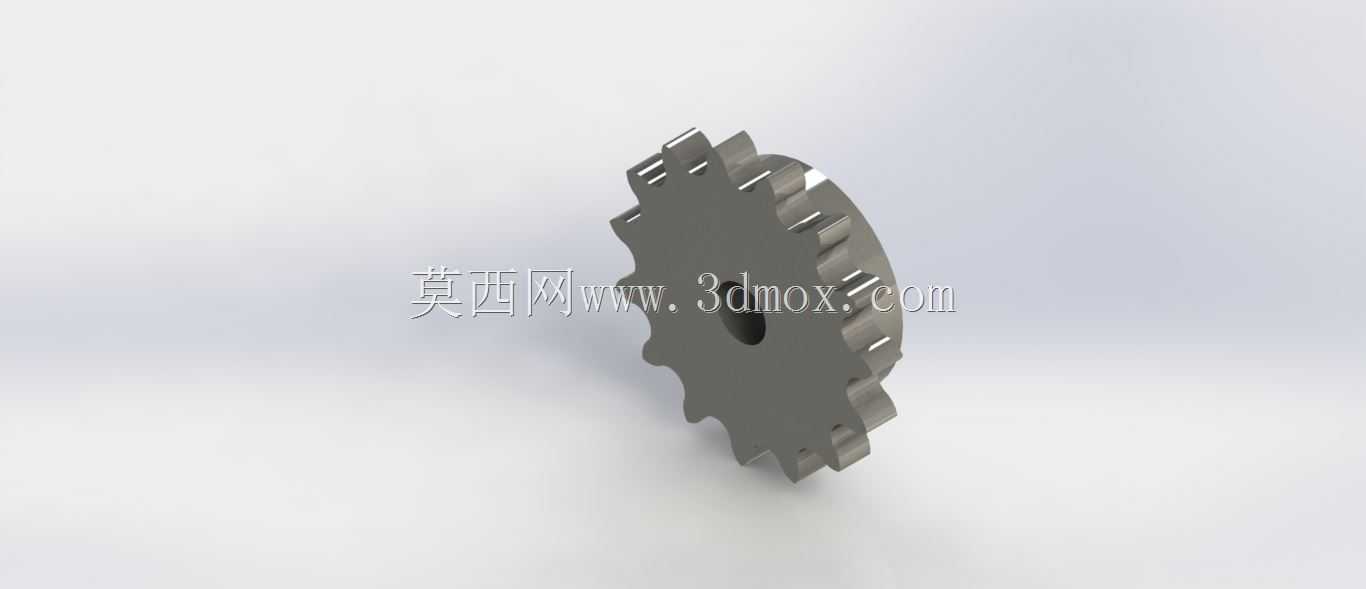

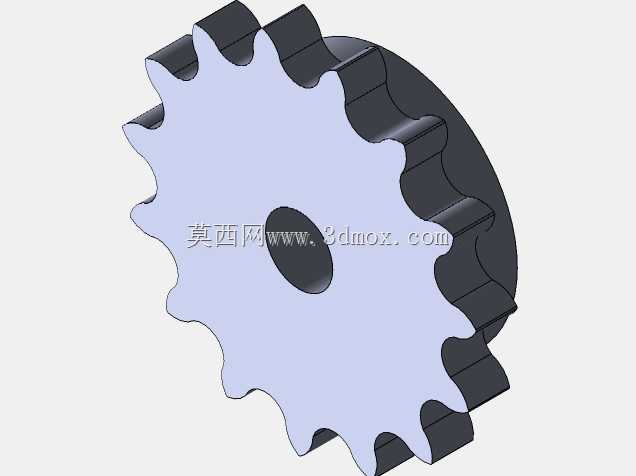

　　从结构设计逻辑来看，这款链轮采用了单排齿的整体式结构，轮齿部分的齿廓曲线经过优化，啮合过程中能让链条滚子顺畅进入与退出齿槽，减少啮合冲击与附加动载荷，降低运行过程中的噪音与磨损。轮体中心设置了标准安装孔，可直接与对应直径的传动轴配合，孔位周边预留了键槽加工的基准位置，设计人员可根据实际传递扭矩的大小，选配平键、花键等不同的周向固定方式，轮体端面可根据安装需求加装紧定螺钉孔，实现链轮在轴向上的定位，避免运行过程中出现轴向窜动。

　　齿部的参数设计完全匹配DIN80标准对应的链条规格，齿顶圆、齿根圆、齿槽圆弧半径都经过严格的参数校核，保证链条在张紧状态下，每个滚子都能与齿槽均匀接触，不会出现局部应力集中的问题。轮体的辐板部分采用了等厚度的实体结构，在保证整体刚性的前提下，尽可能控制了轮体的转动惯量，减少传动启停过程中的惯性冲击，适合中低速、中等冲击载荷的传动场景。轮齿的边缘做了小尺寸的倒角处理，既可以避免安装过程中齿部边缘磕碰损伤，也能在链条啮合时起到导向作用，即使链条存在小幅的横向摆动，也能顺利滑入齿槽完成啮合。

　　在实际设备适配场景中，这类标准链轮常被用于各类输送设备的主动端与从动端，比如食品加工生产线的网带输送机构、包装设备的进料输送单元、农机设备的物料提升机构，安装时需要保证主从动链轮的端面共面度偏差在允许范围内，同时调整好链条的张紧度，避免过紧加剧轴承受力、过松出现跳齿脱链的问题。设计建模过程中，轮齿部分采用参数化建模方式，每个齿形的尺寸都与标准链条的滚子直径、节距参数一一对应，建模完成后通过啮合仿真验证，确认齿形无干涉、啮合轨迹顺畅，可直接用于后续的工程图生成、数控加工编程，也可导入虚拟样机软件中，完成整套传动系统的运动仿真与载荷校核。

　　从安装边界尺寸来看，这款链轮的齿顶圆直径、轮毂厚度、中心安装孔尺寸都严格遵循标准规范，设计人员在进行设备布局时，可直接按照标准尺寸预留安装空间，不需要额外进行非标尺寸的适配调整，能有效缩短设备的设计周期。轮体的材质可根据实际使用工况选择，常规工况下采用45号钢调质处理即可满足强度要求，在腐蚀环境、高磨损工况下，也可更换为不锈钢材质或者对齿面进行淬火处理，提升齿面的硬度与耐磨性能，延长链轮的更换周期。日常运维过程中，这类标准链轮属于易损件，因为遵循统一的DIN标准，备件替换时不需要重新测绘加工，直接采购对应规格的标准件即可完成更换，大幅降低设备的运维成本与停机时间。

　　在传动系统的匹配设计中，这类链轮的传动比选择范围较宽，单级传动比通常可控制在1:6以内，传动效率可达到95%以上，相比带传动不存在打滑问题，能保证精准的传动比，适合对转速传递有一定精度要求的输送场景。建模时充分考虑了加工工艺性，轮体的所有转角位置都设置了合理的工艺圆角，避免热处理过程中出现应力集中导致的开裂问题，轮毂部分的长度经过优化，既可以保证与传动轴有足够的配合接触面积，传递足够的扭矩，也不会因为轮毂过长增加不必要的重量与安装空间占用。
