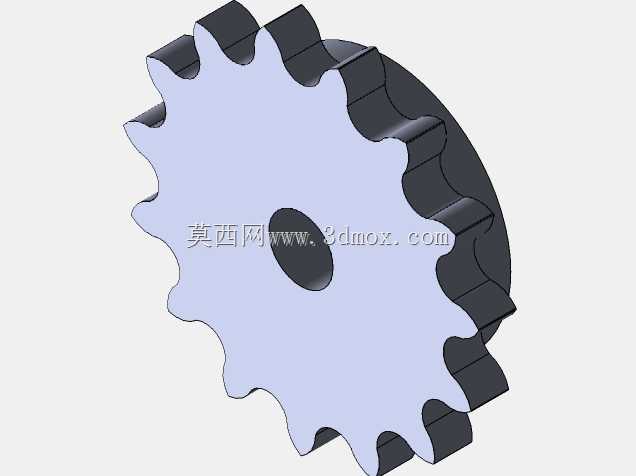

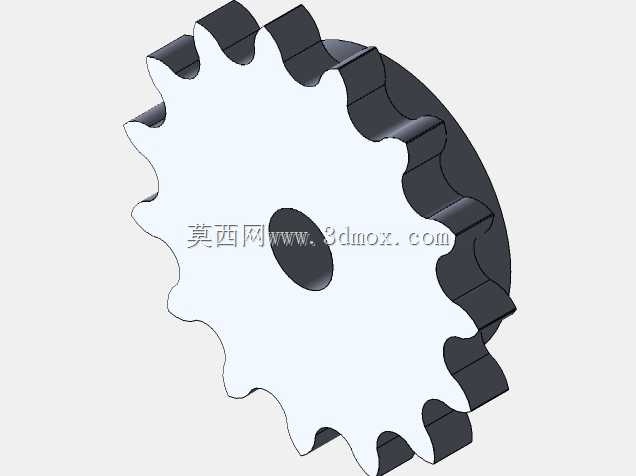

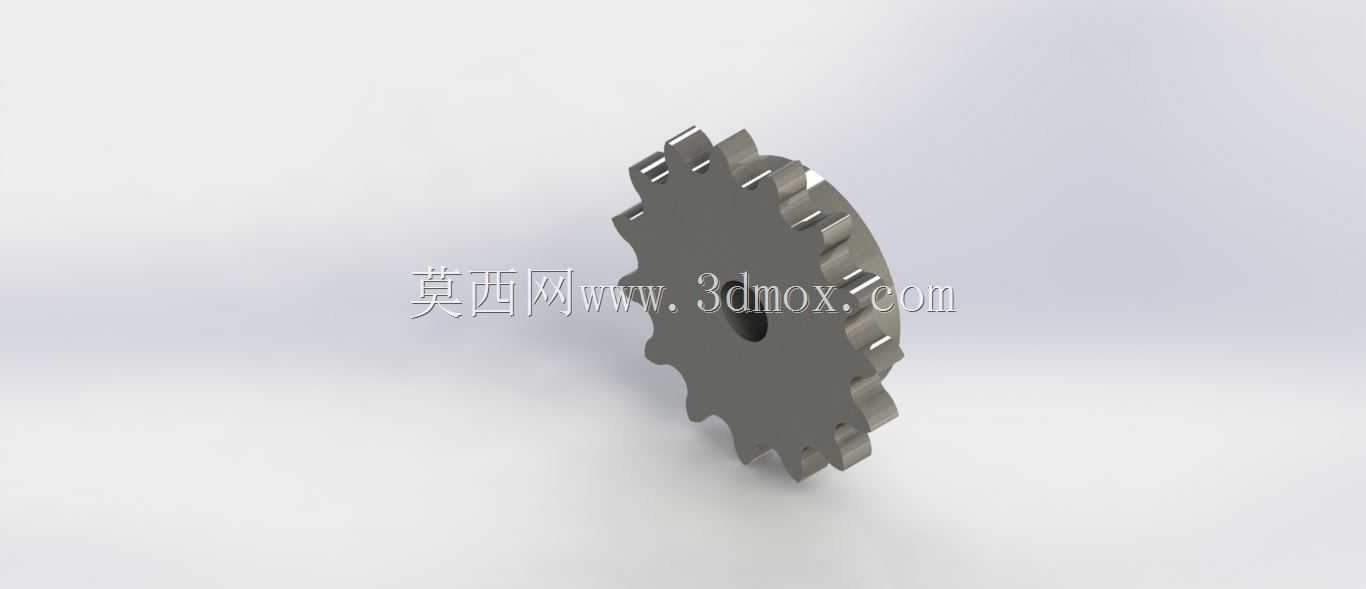

DIN标准100规格工业传动链轮结构

　　在连续运转的工业传动链路里，链轮是链传动系统里直接和链条啮合传递扭矩的核心执行零件，这类符合DIN标准的100规格链轮，常被用在轻工输送线、农机传动单元、小型机床进给机构、物流分拣设备的动力传输段，区别于齿轮啮合的闭式传动场景，链轮适配的链传动多为开式或半开式布局，能在多粉尘、有少量油污飞溅的车间环境里保持稳定的动力传递，不会像带传动那样出现打滑丢转的问题，也比齿轮传动对安装同轴度的容错空间更大。从实际选型适配的角度看，这款链轮的齿形完全遵循DIN标准的齿廓参数设计，每个齿的齿沟圆弧、工作齿面角度、齿顶修缘量都经过参数化校核，能和对应规格的滚子链条实现顺畅啮合，不会出现卡链、跳齿的异常工况。

　　链轮中心设置的安装轴孔是和动力输出轴配合的核心边界，轴孔的公差带选用过渡配合区间，装配时可以通过键槽实现周向固定，避免大扭矩传递时出现链轮和轴的相对转动。齿宽方向的尺寸严格匹配对应链条的内节内宽，保证链条在啮合过程中不会出现侧向偏磨，链轮两侧的齿端做了小角度倒角，能引导链条顺利啮入，减少链条和齿侧的刚性撞击，降低传动过程中的冲击噪音。设计这类标准链轮的时候，首先要确认匹配链条的节距、滚子直径、排数参数，再根据传动比要求确定齿数，齿数选择上会避开偶数齿和链条链节数的公约数，减少同一齿反复啮合同一链节造成的偏磨问题，延长整套传动副的使用寿命。链轮的齿面在建模时做了微量的修形处理，考虑到实际安装时难免存在的轴系平行度误差，

　　修形后的齿面能让链条在小幅偏斜的状态下依然保持有效接触，不会出现局部应力集中导致的齿面过早磨损。从安装边界来看，链轮的轮毂厚度、外径尺寸都经过优化，既保证了键槽位置的结构强度，不会在大扭矩负载下出现轮毂开裂，也不会因为尺寸过大和周边的传动护罩、机架型材产生运动干涉。在实际设备维护场景里，这类标准链轮的互换性很强，不需要对周边安装结构做改动就能直接替换同规格的磨损件，能大幅缩短设备停机维护的时间。链轮的整体结构采用辐板式设计，在保证整体刚性的前提下减少了不必要的材料冗余，降低了自身转动惯量，在频繁启停的传动工况下，能减少动力输出端的启动冲击负载。齿根位置的圆弧过渡做了圆角处理，避免热处理后出现应力集中点，提升链轮的抗疲劳强度，

　　适配长时间连续运转的工业工况。在输送类设备上使用时，这类链轮往往成对布置在输送线的两端，一端连接驱动电机的减速输出轴作为主动轮，另一端作为从动张紧轮，通过调整中心距来保证链条的张紧度合适，不会因为垂度过大出现啮合脱开的问题。和同尺寸的齿轮传动相比，链轮传动的中心距适用范围更广，不需要额外设置中间惰轮就能实现远距离的动力传递，整体结构的成本更低，维护也更便捷。建模过程中，齿形的生成是核心环节，先通过标准参数计算出每个齿的定位点，再通过样条曲线拟合出齿廓工作段，保证每个齿的形位公差一致，不会出现个别齿啮合间隙过大或过小的问题。轴孔和键槽的尺寸按照对应轴径的标准公差设置，装配时不需要额外修配就能实现稳定的周向固定，轮毂端面设置的紧定螺钉孔可以在装配完成后做二次锁止，避免正反转切换时链轮出现轴向窜动。
