对射式光电检测传感组件结构设计

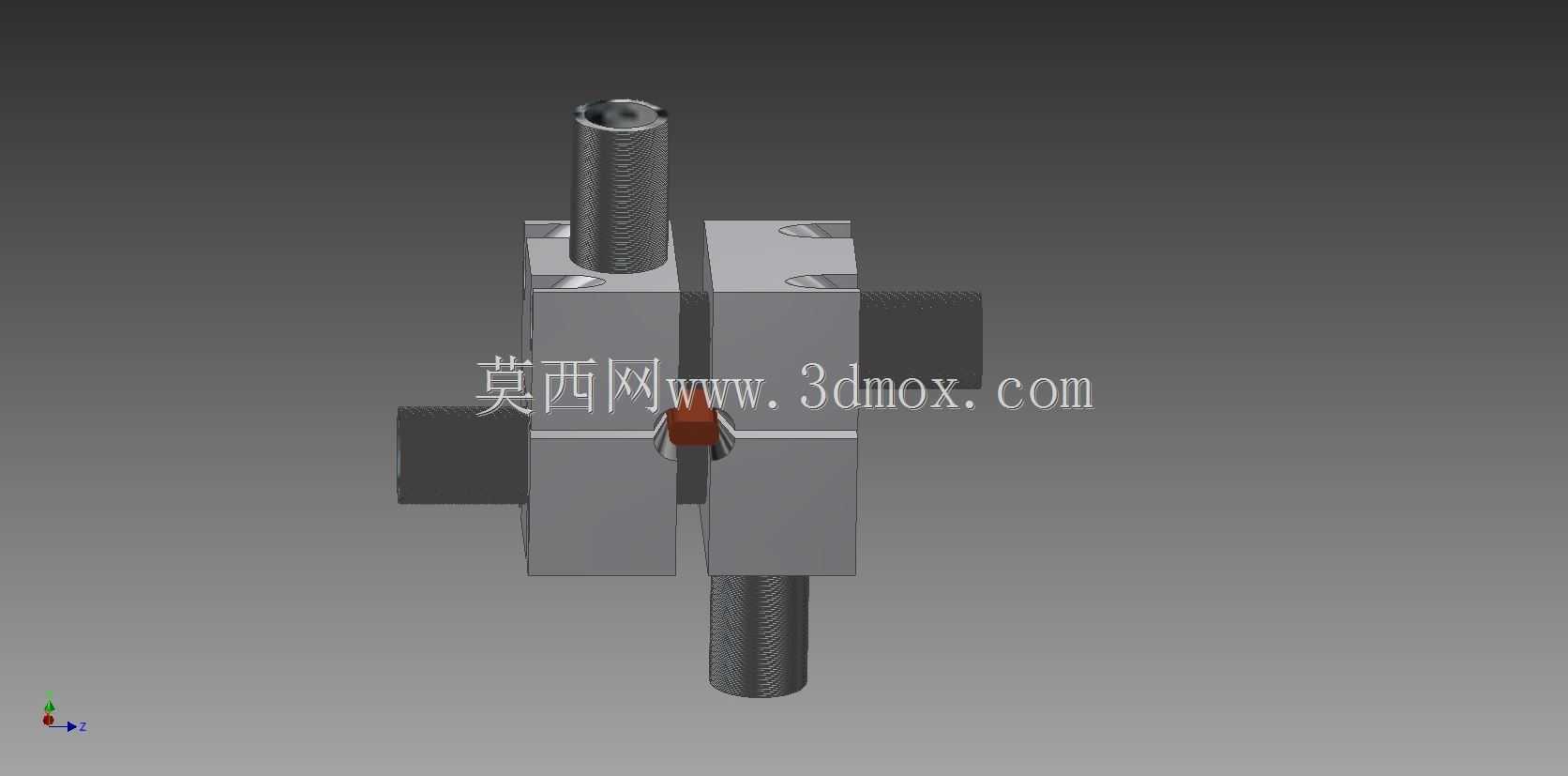

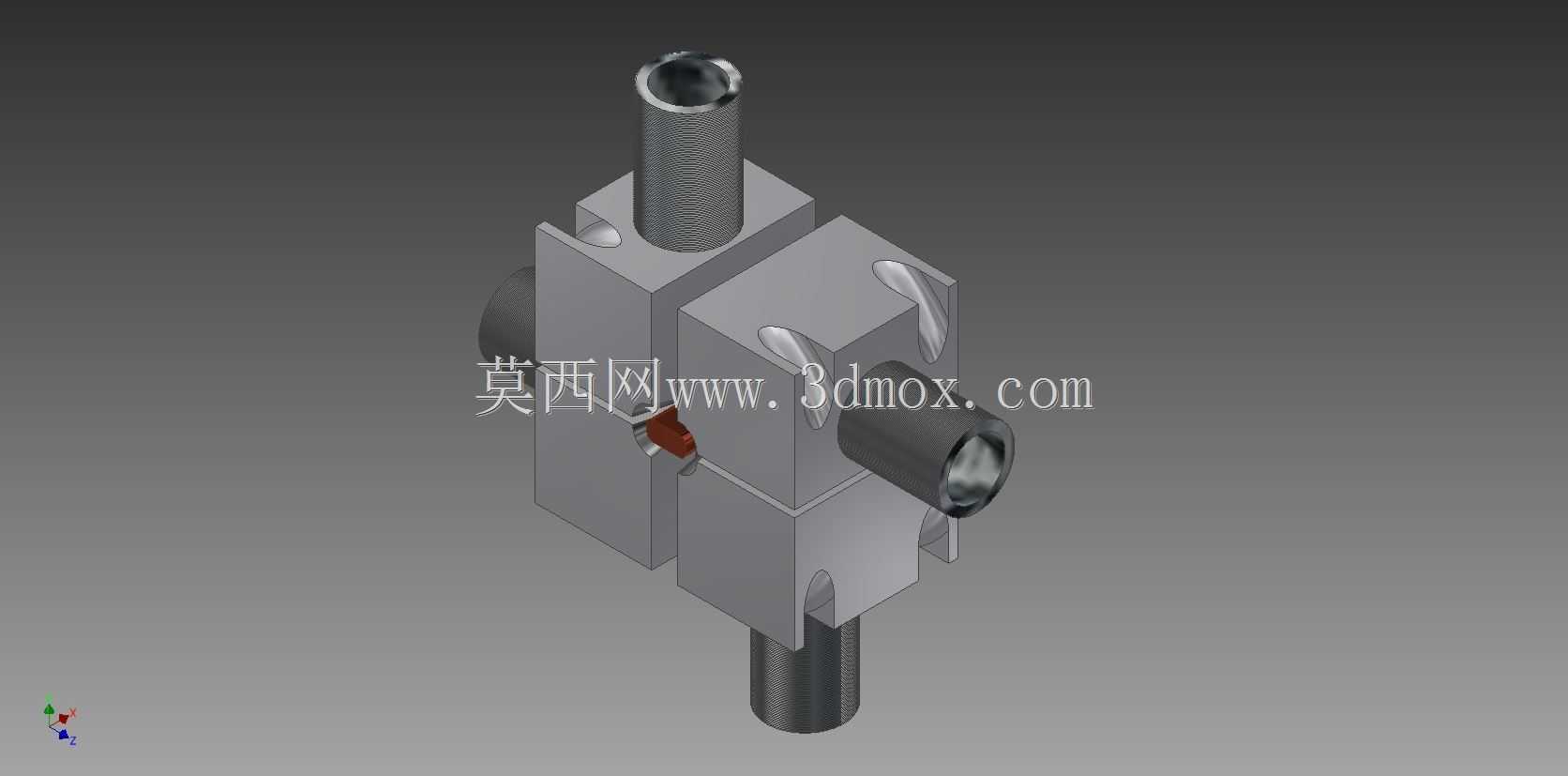

　　在自动化产线的物料到位检测、工件位置校验、转速计数等场景里，这类对射式传感组件是应用频次极高的检测元件，不同于漫反射类传感元件容易受被测物表面反光率、颜色干扰的问题，对射结构的检测逻辑是通过发射端与接收端之间的光轴通断来输出开关信号，只要被测物体遮挡住两单元之间的光路，就能触发信号输出，检测稳定性在各类工业现场的非接触检测场景里表现突出。从结构设计来看，这套组件采用分体对称式布局，两个功能单元分别固定在两侧的金属安装基座上，基座采用方块式铣削成型结构，每个基座上预留了两组沉头安装孔，既可以通过螺栓直接固定在设备的型材安装面上，也能搭配小型安装支架调整检测高度，适配不同的安装工位需求。两个基座相对的端面做了精准的定位止口设计，

　　保证发射端与接收端的光轴在装配后能够完全同轴，避免出现光轴偏移导致的检测盲区或者误触发问题，光轴的中心高度与基座底面的距离经过统一校准，现场安装时不需要反复调整两单元的对中精度，只要将两个基座固定在同一安装平面的预设位置，就能保证光路正常导通。组件的上下两端伸出的螺纹柱是接线与调节端，上端的螺纹柱内部预留了线缆穿接通道，外部的螺纹结构可以搭配锁紧螺母固定线缆防护套，避免现场布线时线缆弯折导致的线芯断裂，下端的螺纹柱集成了灵敏度调节结构，通过旋转端部的旋钮可以调整光路的触发阈值，应对现场存在轻微粉尘、油雾的工况，不需要额外增加防护套就能保证检测可靠性。从安装边界来看，单个安装基座的长宽尺寸控制在紧凑范围内，不会占用过多的设备安装空间，

　　两个基座之间的有效检测距离可以根据现场需求在一定范围内调整，只要保证光轴不被其他结构遮挡即可，基座的侧面做了防滑纹理处理，装配时方便夹持定位，不会因为扳手打滑刮伤安装面。在实际设备选型应用中，这类传感组件常被用在皮带输送机的物料计数工位，当物料经过两个单元之间遮挡光路时，系统就会记录一次计数，也可以用在自动化装配设备的工件到位检测工位，判断工装夹具上是否已经放置了待装配工件，避免设备空运行或者撞机。设计过程中特意将两个功能单元的安装基座做了等尺寸对称设计，零部件的通用化程度较高，生产加工时只需要一套铣削加工程序就能完成两个基座的加工，减少了加工换型的时间成本，装配时也不需要区分左右基座，降低了现场装配的出错概率。

　　基座的材质选用常用的铝合金型材，经过表面氧化处理后既有足够的结构强度，也能抵抗车间常见的油污、弱腐蚀介质侵蚀，长期使用不会出现锈蚀卡滞的问题，螺纹柱与基座的连接部位做了加强筋结构，避免接线时用力过大导致螺纹柱断裂。光路口的位置做了内凹设计，镜片藏在基座端面的内凹孔里，不会因为安装时的磕碰刮花镜片，也能减少现场粉尘直接附着在镜片表面的概率，延长维护清洁的周期。在三维建模过程中，所有的安装孔位、螺纹尺寸都按照通用工业安装标准做了参数化设计，设计人员调用这套模型时，可以直接根据自己的设备安装空间调整两个基座的间距，不需要重新绘制基础结构，也可以直接导出安装孔位的尺寸图给加工部门做安装板的开孔加工，减少重复建模的工作量。这套结构没有多余的冗余设计，所有的结构特征都服务于安装便捷性、检测稳定性两个核心需求，没有为了外观好看增加不必要的曲面结构，全部采用平面、直边的机加工结构，加工难度低，普通的三轴铣床就能完成所有结构的加工，不需要特殊的加工工艺，适合批量生产应用。
