带法兰安装结构的流体管路控制阀组件

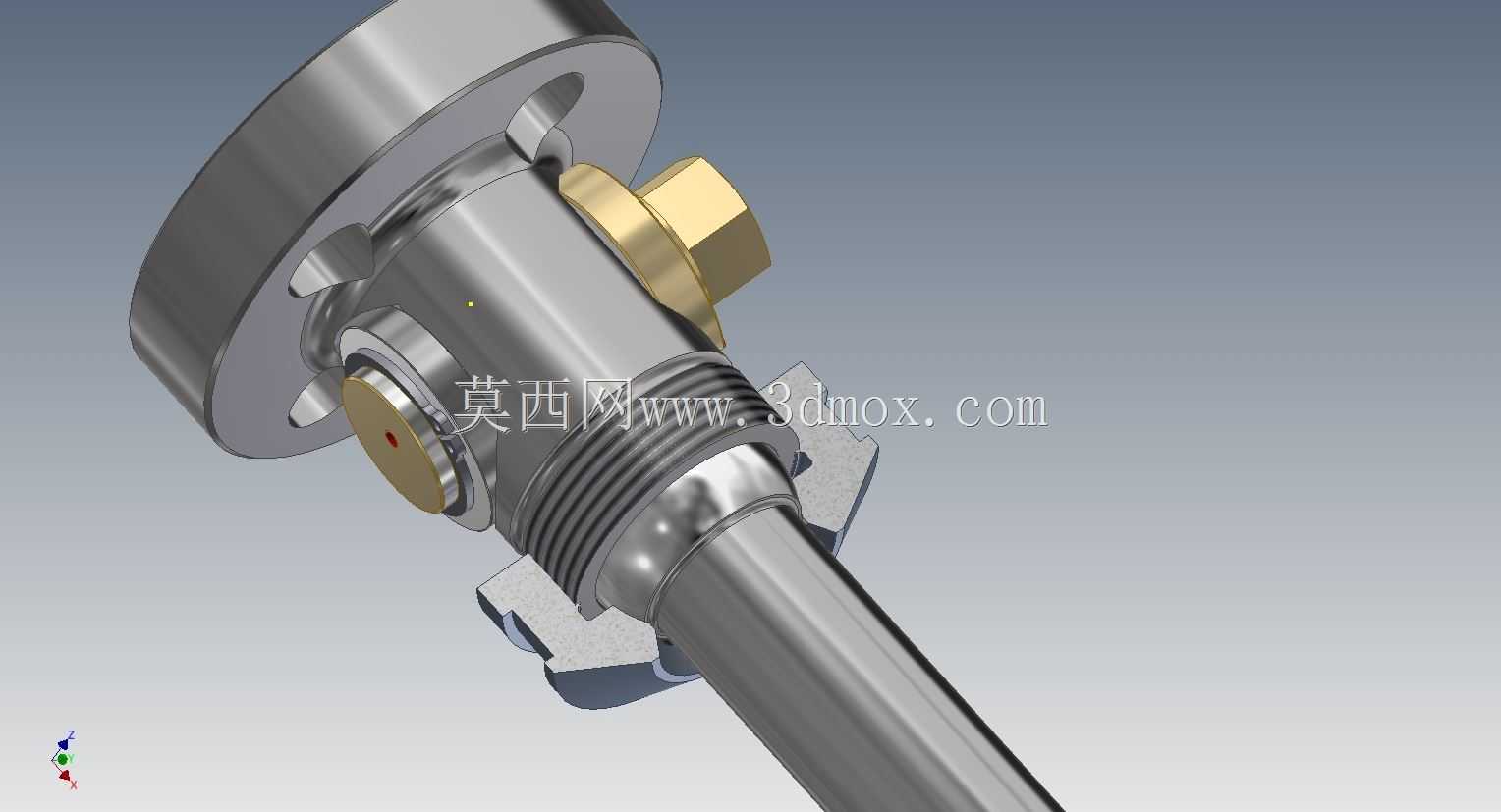

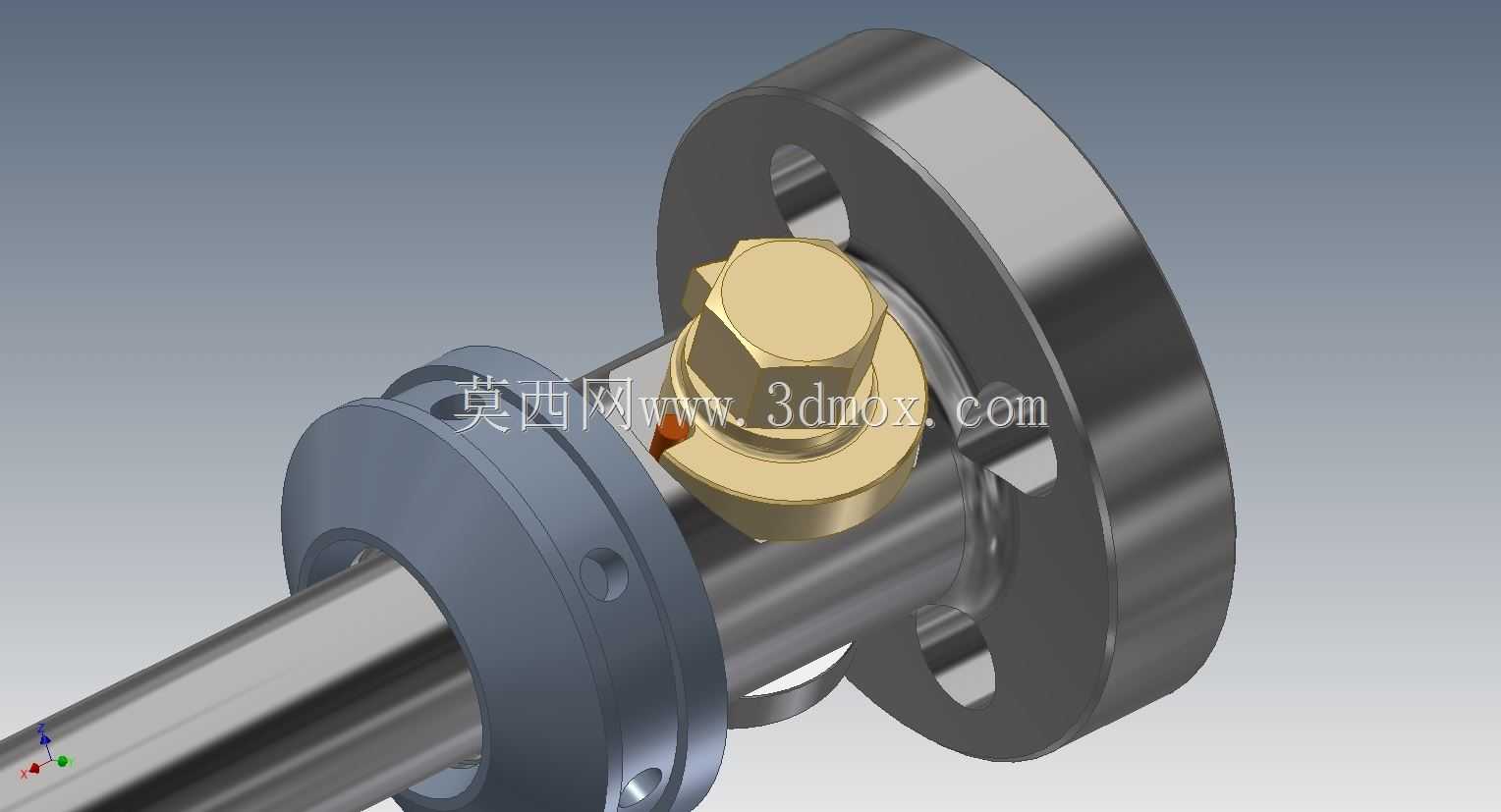

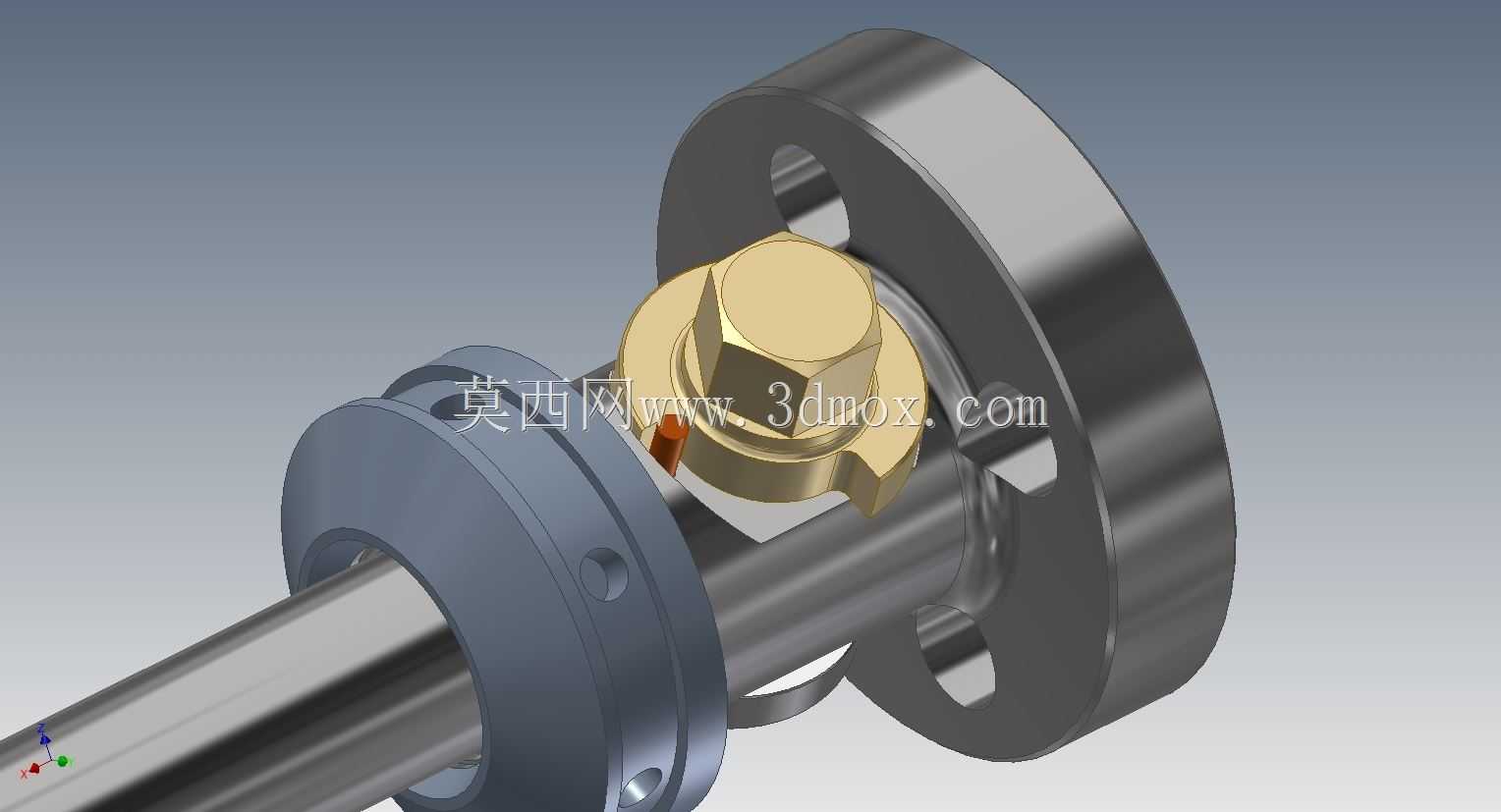

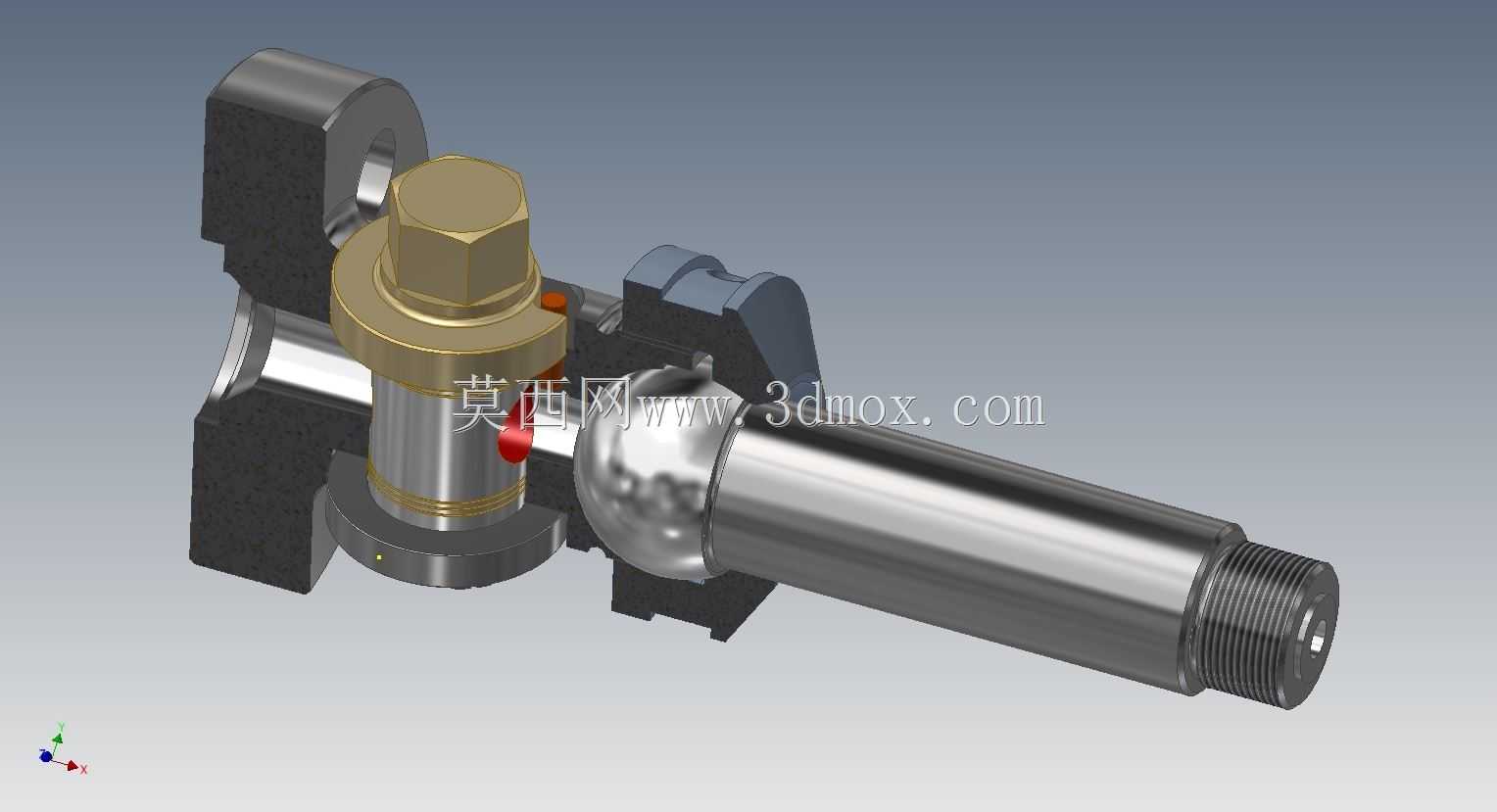

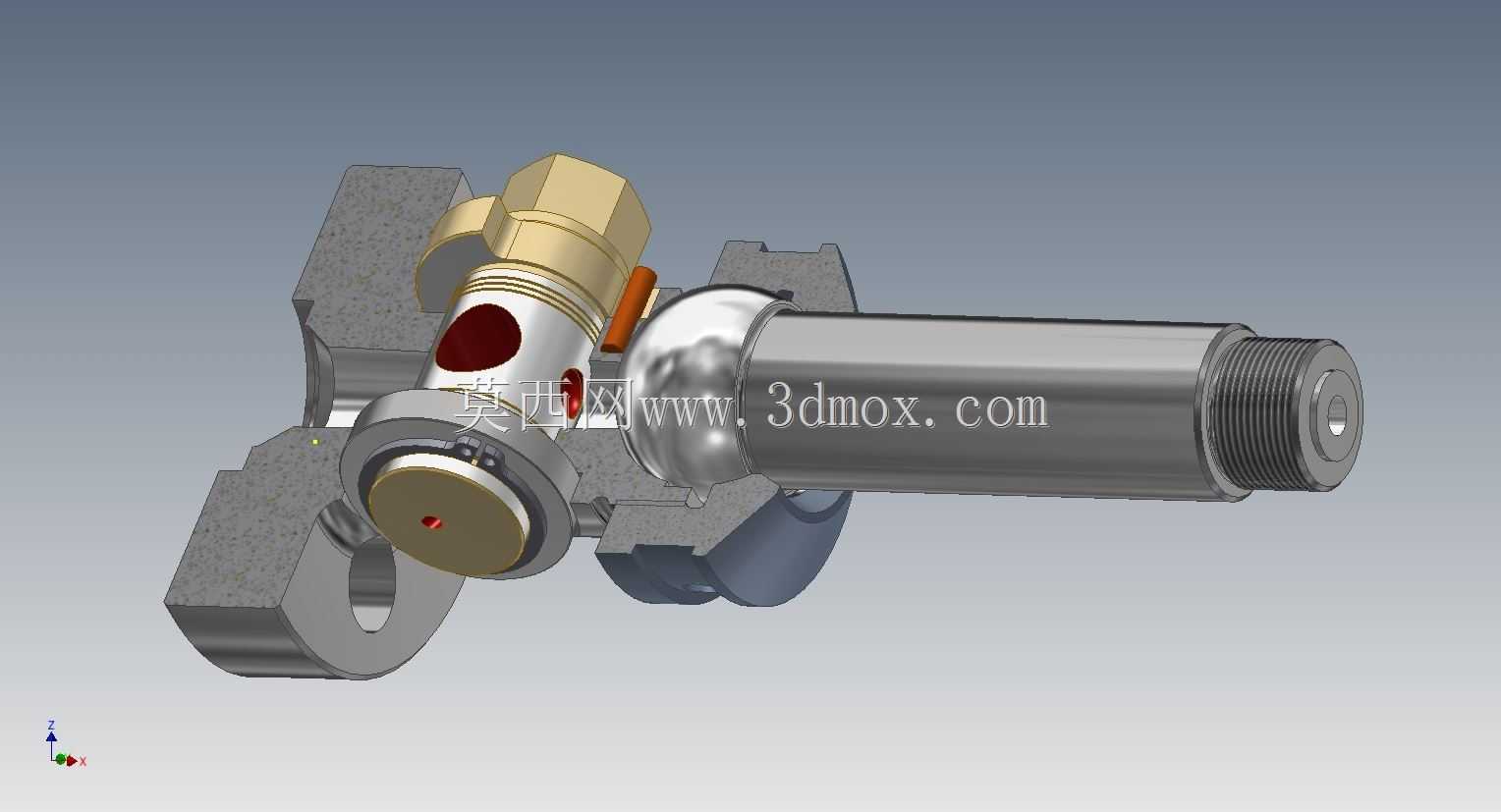

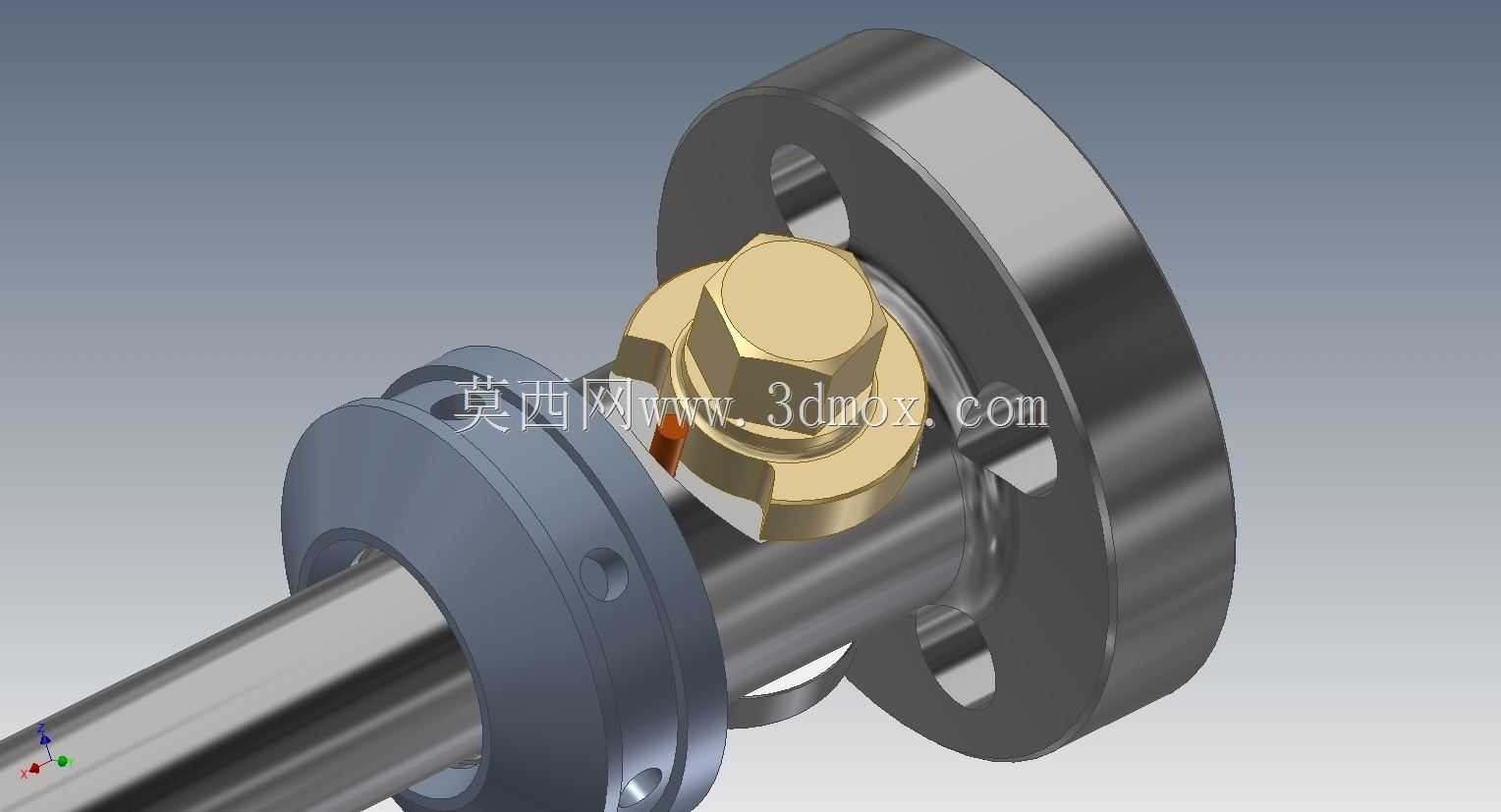

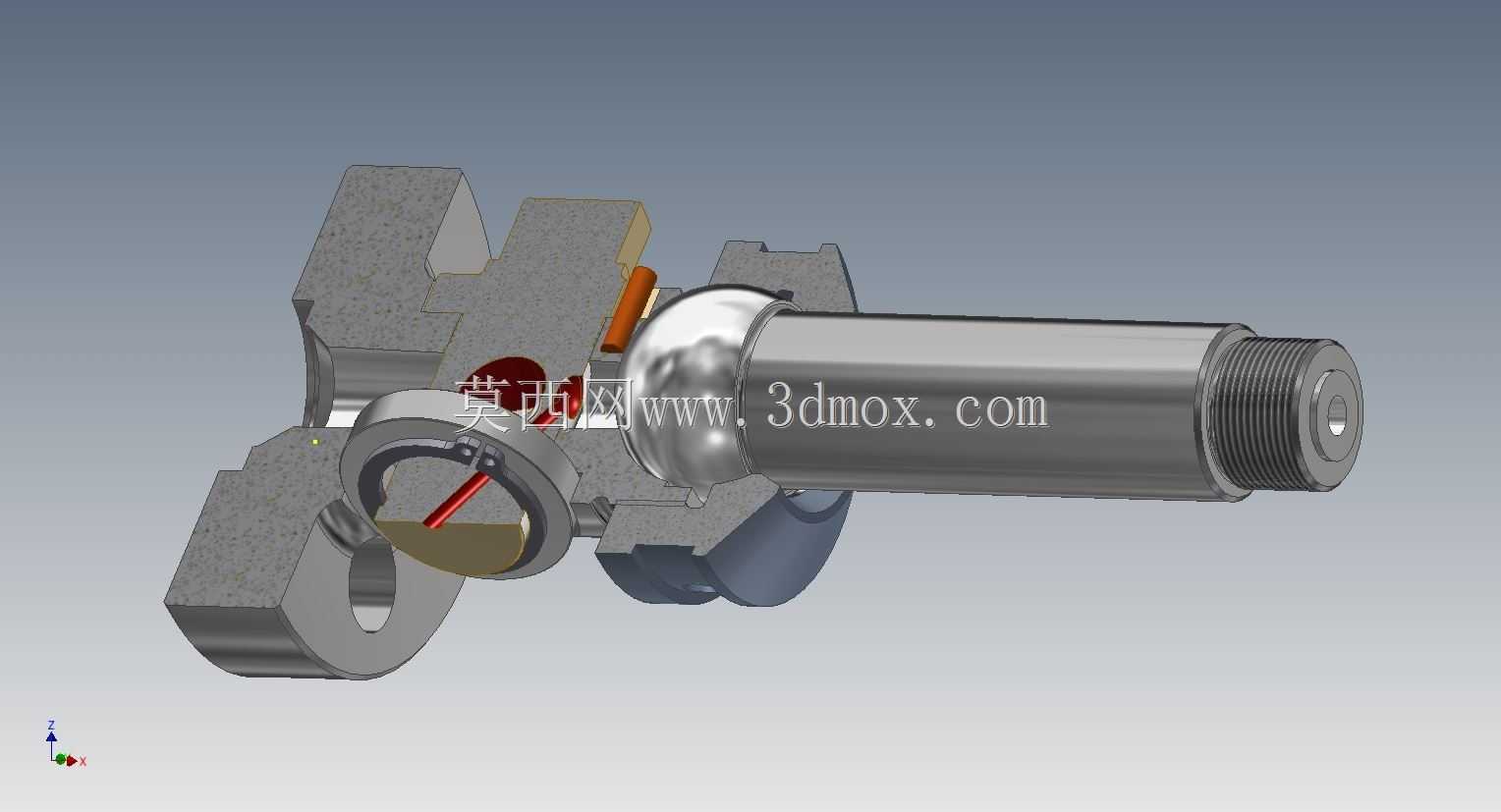

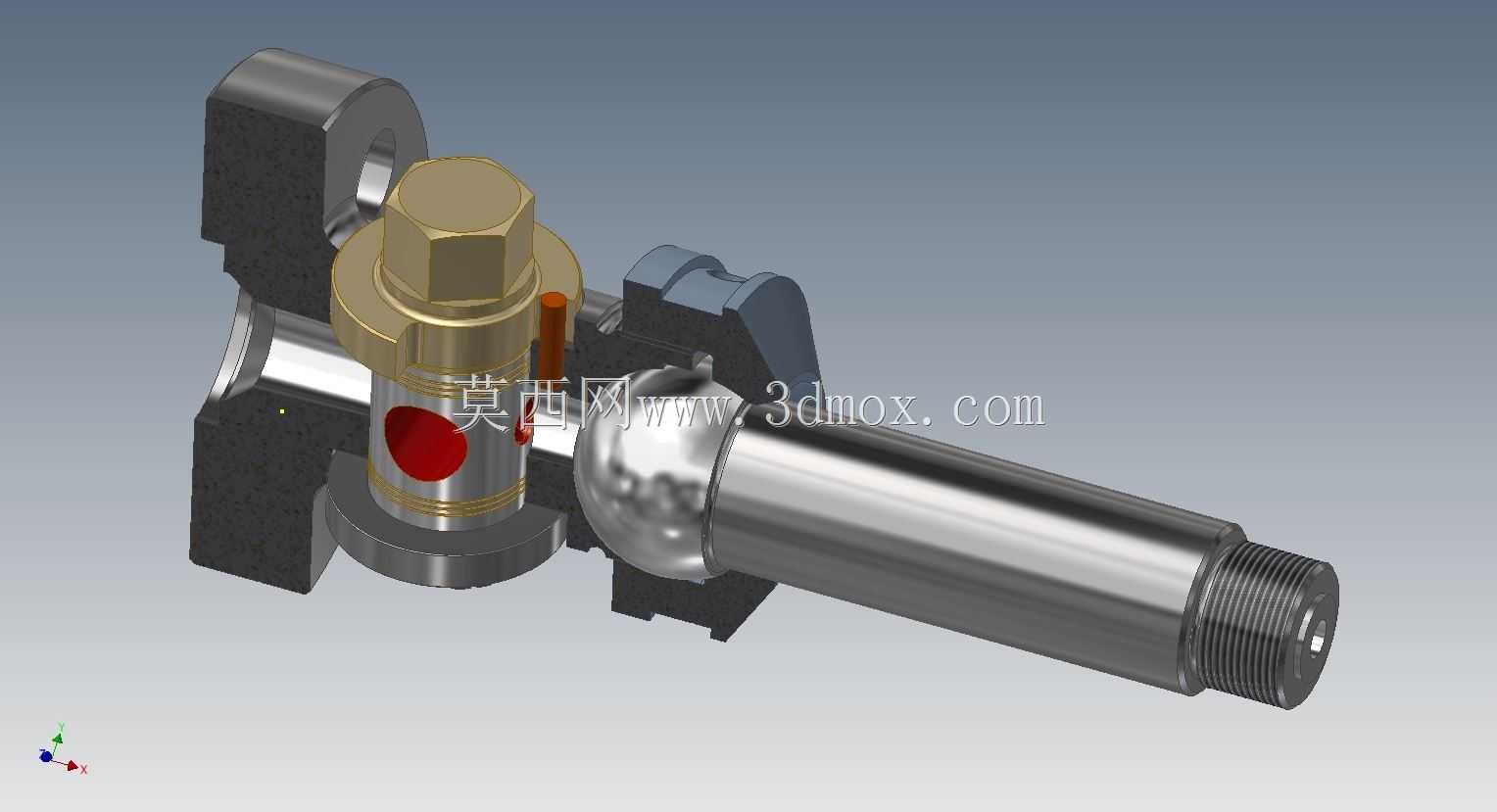

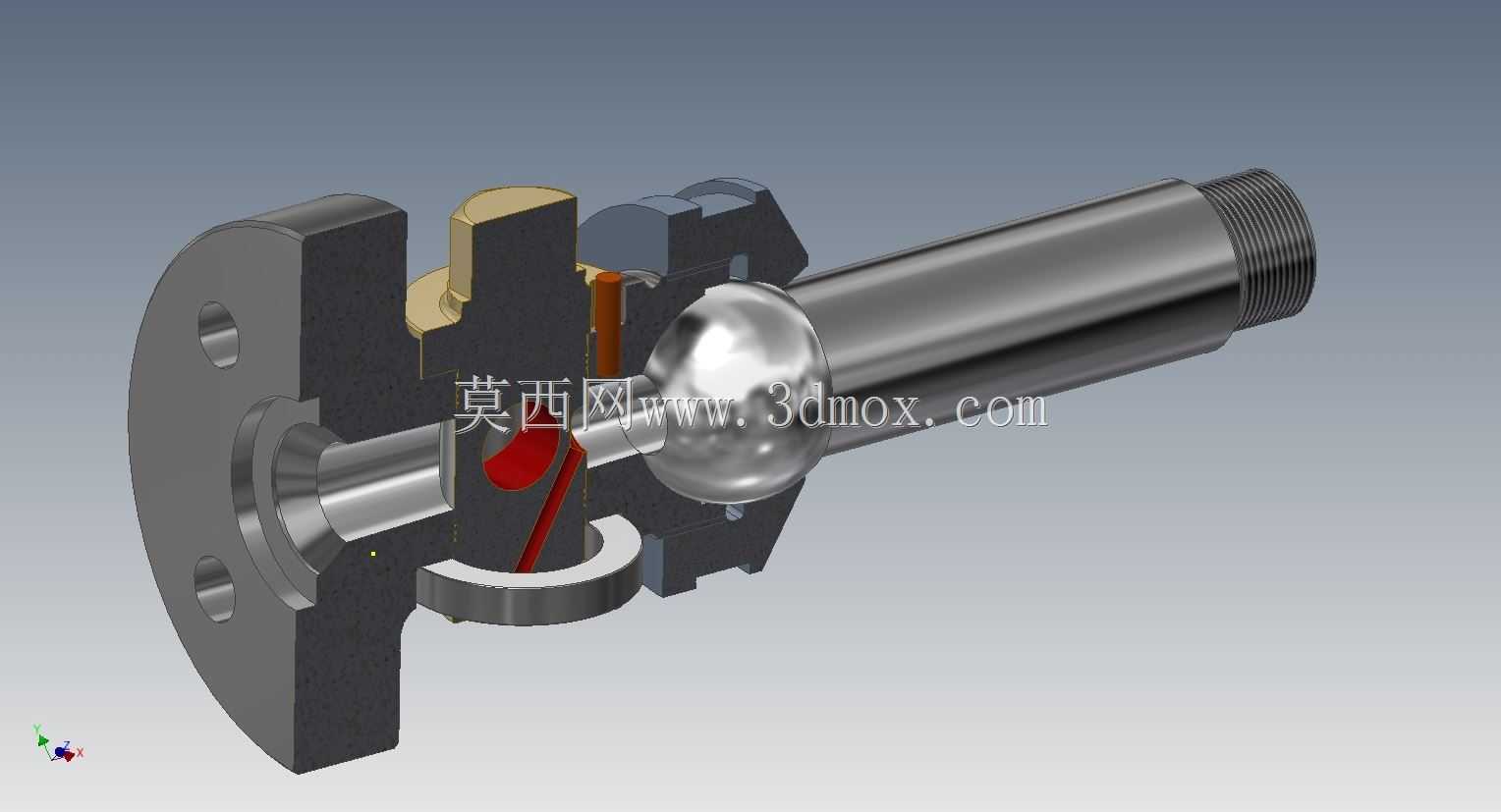

　　在商用饮品制备、小型流体输送管路系统中，这类带法兰安装基座的管路控制组件是核心的通路连接与通断调节部件，日常多应用在半自动饮品萃取设备、小型流体计量输出装置的管路布设环节，承担介质通路对接、流向切换以及密封防漏的核心作用。从结构设计来看，该组件采用一体化金属主体加工思路，主体段采用圆柱回转体结构，一端设置带安装孔的圆形法兰盘，法兰盘上均布的通孔可直接通过紧固件与设备安装面板或者对接管路端盖完成刚性固定，安装时无需额外设计转接支架，法兰贴合面预留的密封槽可适配O型密封圈或者平垫片，在0.1-0.6MPa的常规低压流体输送工况下，能有效避免介质从安装结合面渗漏。主体侧方设置的外六角接头为侧路介质接口，采用标准外螺纹结构，

　　可直接对接同规格的金属硬管或者食品级软管，六角结构的设计方便安装时使用扳手施加拧紧力矩，避免安装过程中接头跟转导致的密封失效。主体延伸段设置的外螺纹结构为下游管路对接端，螺纹段尾部的光轴段可作为管路插入定位段，对接时管路端面顶到光轴台阶即可完成轴向定位，无需反复调整插入深度，能有效提升现场装配效率。设计过程中，各通路的孔径经过匹配计算，主通路通径与侧路通径的比值按照常规流体分流需求设置，可满足单路进双路出或者双路进单路出的不同管路布设需求，内部流道采用圆弧过渡结构，没有直角突变区域，能减少介质流动过程中的阻力损失，同时避免介质中的细小杂质在流道拐角处堆积堵塞。从安装边界来看，法兰盘外径为主体直径的1.8倍左右，

　　侧方六角接头突出主体外圆的尺寸控制在合理范围，安装时相邻管路的中心距只要大于法兰盘外径加上六角接头突出长度，即可预留足够的扳手操作空间，不会出现安装工具无法就位的问题。主体轴向总长度适配常规设备面板的安装厚度，法兰盘到螺纹段尾部的距离可覆盖10-20mm厚度的安装面板，面板外侧预留的螺纹长度足够对接锁紧螺母，可将整个组件牢牢固定在设备面板上，长期运行过程中不会因为管路振动出现松动移位。密封结构的设计上，所有活动对接面都采用金属硬密封加弹性密封件组合的形式，金属配合面经过精加工处理，表面粗糙度达到Ra1.6以下，配合弹性密封件的压缩形变，可在饮品输送、常温水输送等常规工况下长期保持密封性能，无需频繁更换密封件。

　　侧路接头与主体的连接采用过盈配合加焊接的工艺结构，连接强度可承受1.5倍额定工作压力的冲击，不会因为管路内的水锤效应出现接头脱落或者渗漏的问题。在实际选型应用中，这类组件可根据输送介质的不同选择对应的材质，接触食品类介质时可采用304或者316不锈钢材质，普通工业流体输送场景可采用黄铜或者镀锌碳钢材质，不同材质的组件结构尺寸完全一致，可实现同安装位的互换，降低设备备件的储备成本。建模过程中，所有配合尺寸都按照机械设计公差标准设置，法兰安装孔的位置度公差控制在0.1mm以内，螺纹尺寸符合普通管螺纹的标准规范，导出的三维模型可直接用于设备的管路干涉检查、装配工艺模拟，也可直接导出工程图用于生产加工。
