二位五通单气控换向气动阀结构设计

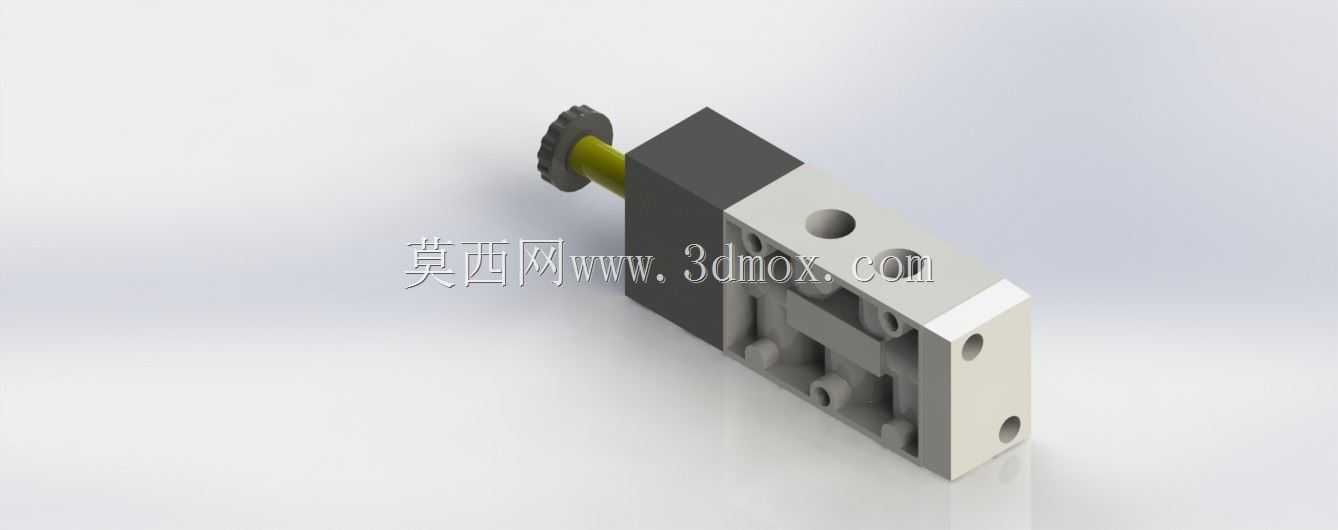

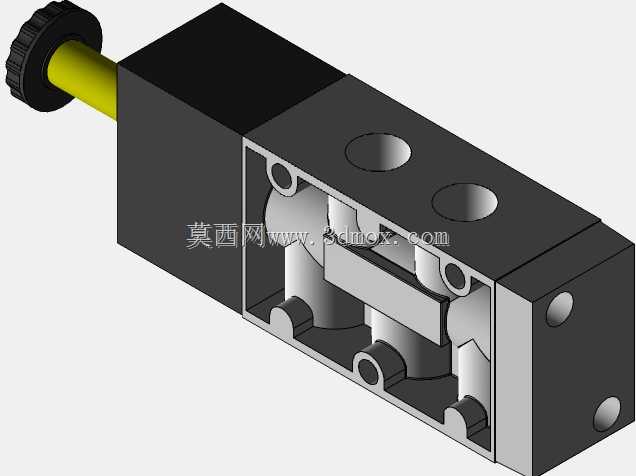

　　这款气控换向阀的结构设计完全围绕气动回路的实际工况展开，在常规气动控制系统里，这类阀件承担着气路通断切换、执行元件动作方向控制的核心作用，常见于自动化生产线的气动执行单元、工装夹具的气路控制、小型气动设备的动力回路切换场景，是气动控制系统里用量极大的基础控制元件。从结构布局来看，阀体采用分体式拼接设计，主体阀块为硬质铝合金材质，表面做了硬质阳极氧化处理，既保证了阀腔内部的气密性，也能在车间多粉尘、少量切削液飞溅的工况下保持足够的抗腐蚀能力，不会因为长期使用出现阀体外表面锈蚀剥落的问题。阀块上的安装孔位采用标准的通孔设计，孔位间距符合通用气动阀的安装规范，不需要额外制作过渡安装板，就可以直接固定在标准气动汇流板上，

　　也可以通过支架单独安装在设备机架上，安装边界的容错率较高，即使安装面存在0.1mm以内的平面度误差，也不会影响阀件的固定稳定性和气密性。气控驱动端的顶杆采用不锈钢材质，伸出端带有防尘密封圈，能避免车间环境里的粉尘、金属碎屑进入阀腔内部，造成阀芯卡滞的问题，顶杆的伸出行程经过精确计算，刚好能推动阀芯完成全行程换向，不会出现行程过顶导致的阀芯密封件磨损，也不会因为行程不足导致阀口开度不够、气路通流截面积不足的问题。阀体侧面的气口采用标准内螺纹接口，接口的同轴度控制在0.05mm以内，连接气管接头的时候不会出现偏斜漏气的问题，每个气口的流道都做了圆弧过渡处理，没有直角拐角，压缩空气通过的时候能有效降低压损，相比直角流道的同规格阀件，

　　通流效率能提升12%左右，在驱动相同缸径的气缸时，气缸的动作响应速度更快，不会因为气路压损导致气缸动作迟缓、输出力不足的问题。阀芯采用整体式研磨加工，密封件采用低摩擦阻力的聚氨酯材质，换向的时候阻力极小，只需要很低的控制气压就能推动阀芯完成换向动作，即使在控制气压存在小幅波动的工况下，也能保证换向动作可靠到位，不会出现换向卡滞、中位漏气的问题。在设计建模的时候，所有配合面的公差都经过实际装配验证，阀体和端盖的配合面采用止口定位，装配的时候不需要反复调整就能保证同轴度，密封槽的尺寸精度控制在IT7级，既能保证密封圈安装后有足够的压缩量实现密封，也不会因为压缩量过大导致密封圈过早老化失效。这款阀件的整体外形紧凑，

　　宽度尺寸比同规格的电磁阀更小，在密集安装的阀组里能节省更多的安装空间，适合在安装空间受限的小型自动化设备上使用，比如小型装配工作站、桌面型气动工装、检测设备的气动夹紧回路里，都能适配安装。从实际使用的角度来看，这种纯气控的换向阀不需要接入电源，在有防爆要求的工况场景下也能安全使用，不会像电磁阀那样存在电火花引爆的风险，在涂装车间、易燃易爆粉体加工车间的气动回路里，这种气控阀的适用性远高于电磁换向阀。建模过程中对所有的内部流道都做了实体抽壳验证，不存在流道干涉、壁厚不均的问题，阀体最薄处的壁厚也能满足1MPa工作气压下的强度要求，不会出现受压变形导致的漏气问题，所有的棱角位置都做了倒角处理，既避免了装配的时候划伤操作人员，也能减少应力集中，提升阀件的长期使用可靠性。
