G型螺旋压紧夹持工具结构设计

　　在机械加工、装配维修、木工加工、小型工件粘接固定等场景中，这类G型螺旋压紧夹持工具是一线作业人员手边最常用的辅助工装之一，区别于快速夹钳的大行程快动特性，它的核心优势在于压紧力可控、夹持行程范围内任意位置可锁止、无松动回弹风险，尤其适合需要长时间保持恒定压紧力的作业场景，比如工件粘接后的固化保压、薄型板材钻孔时的侧边固定、焊接作业时的小零件对位夹持，甚至是实验室里小型试样的装夹定位都能适配。

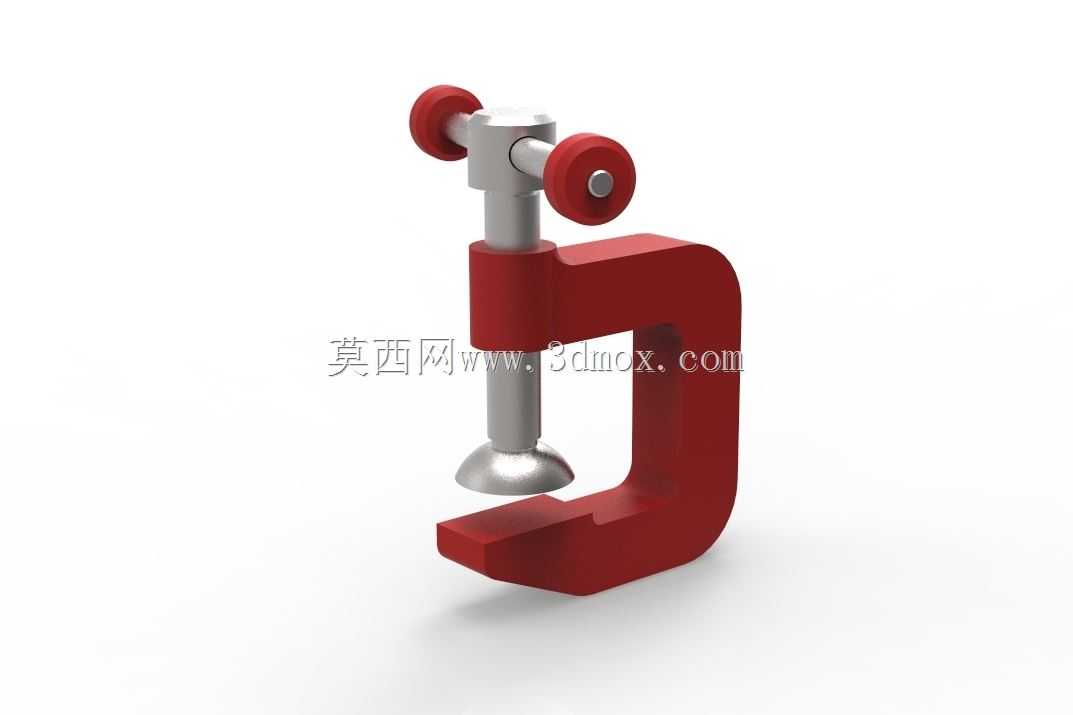

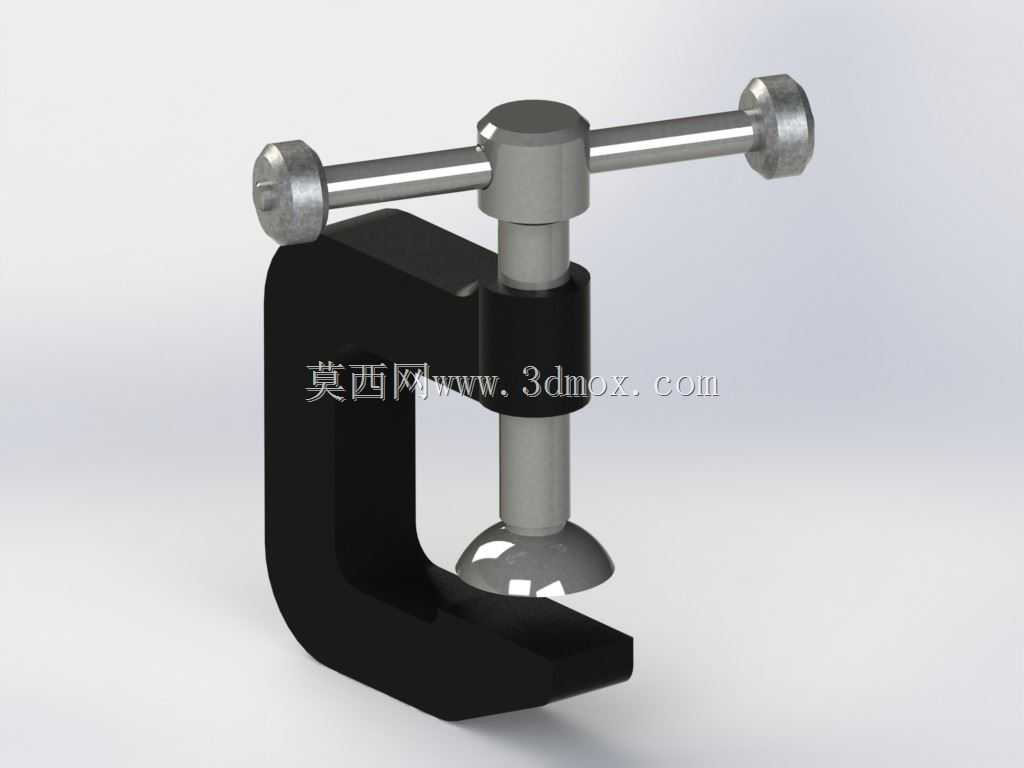

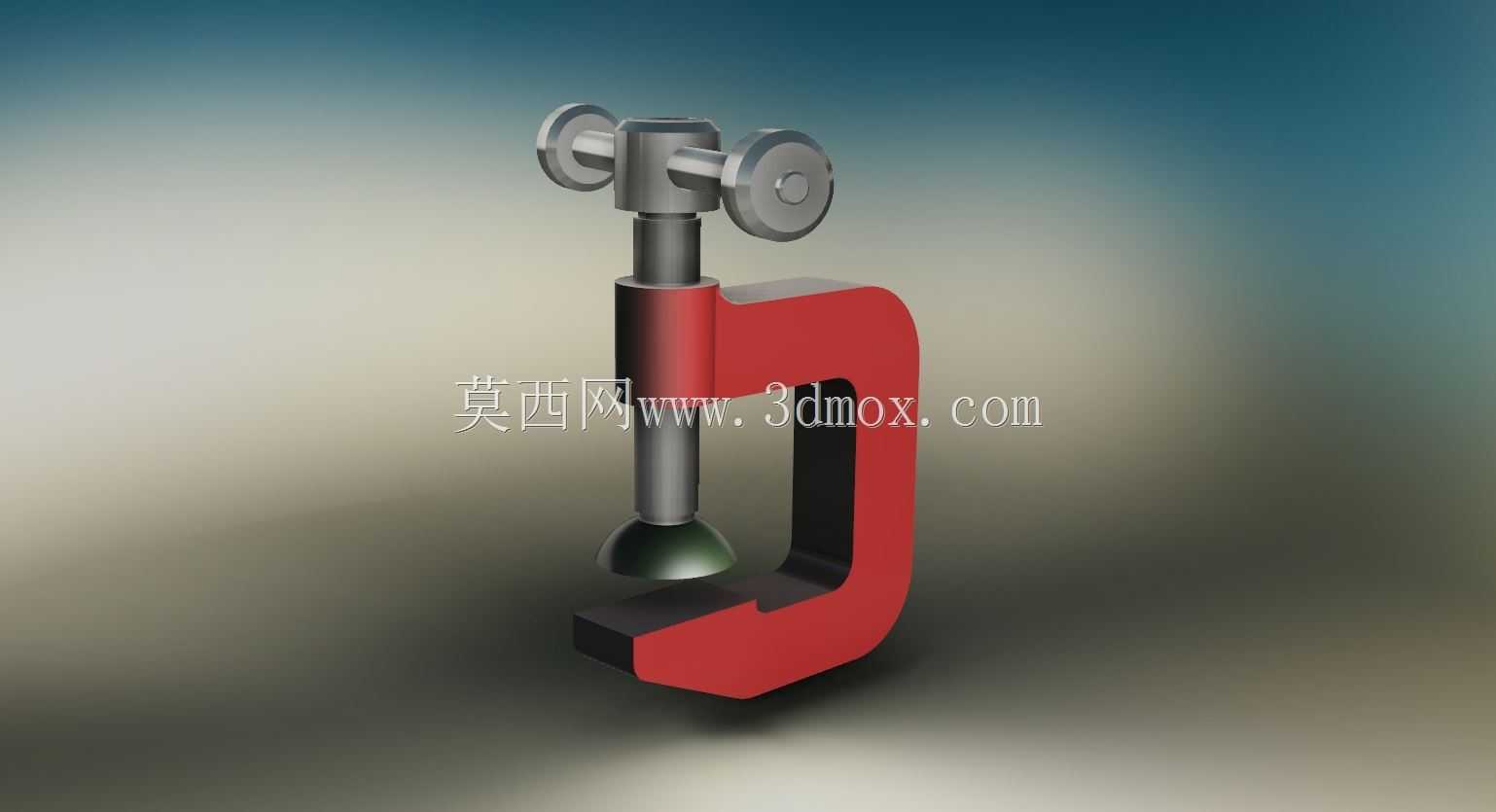

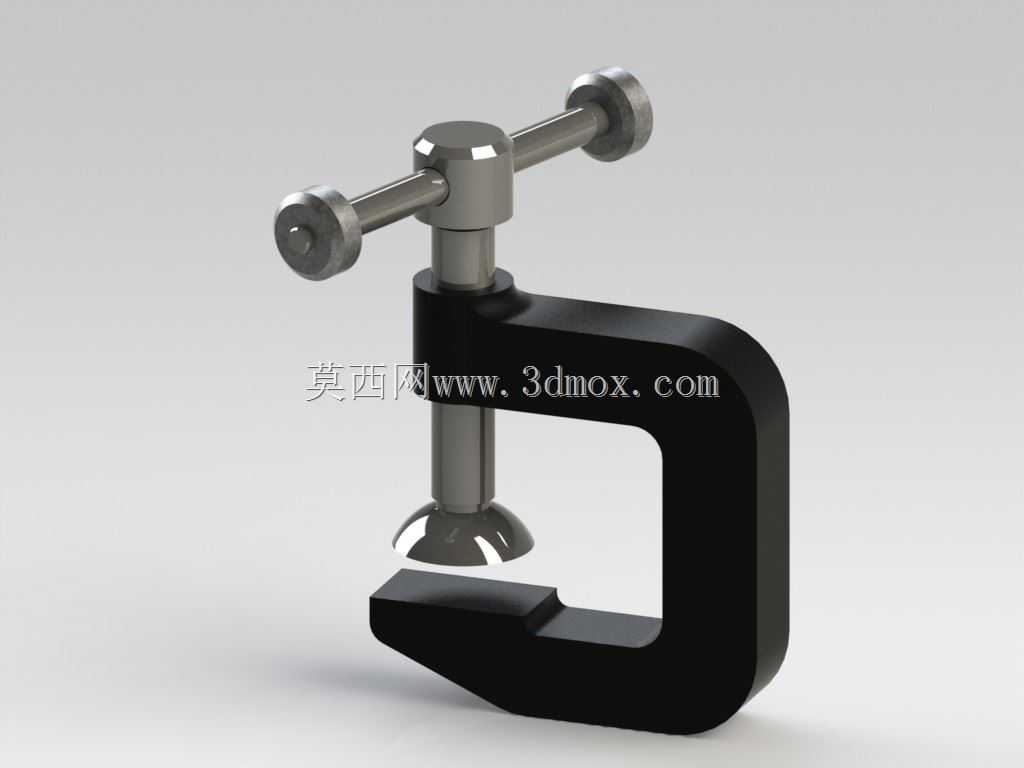

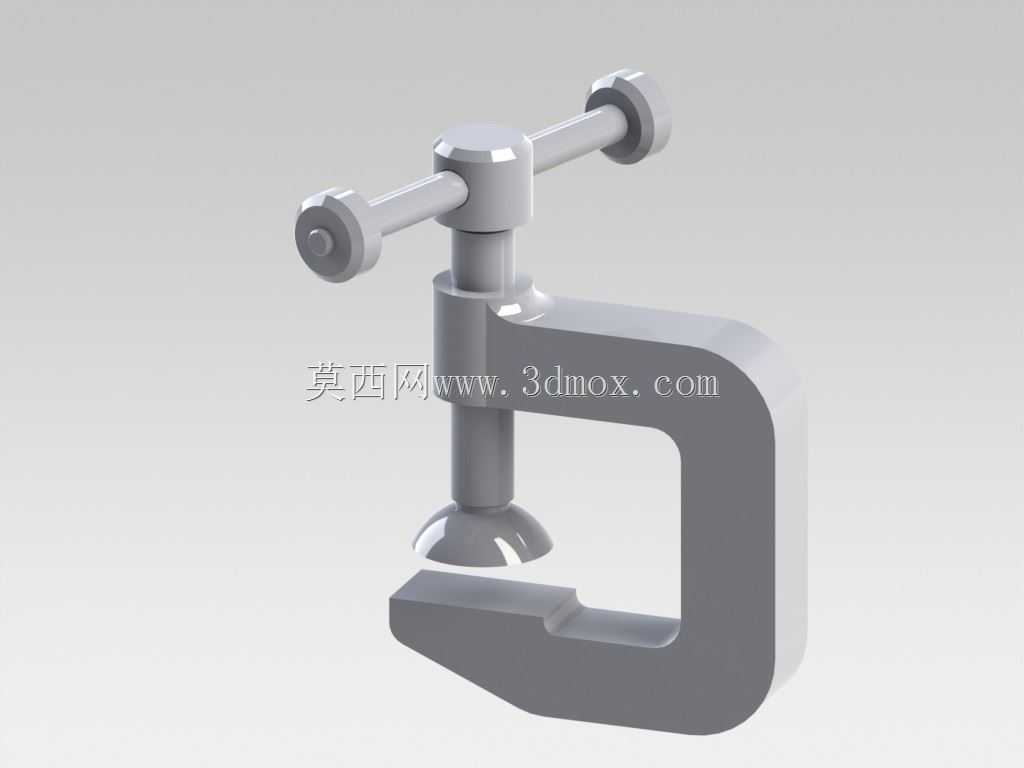

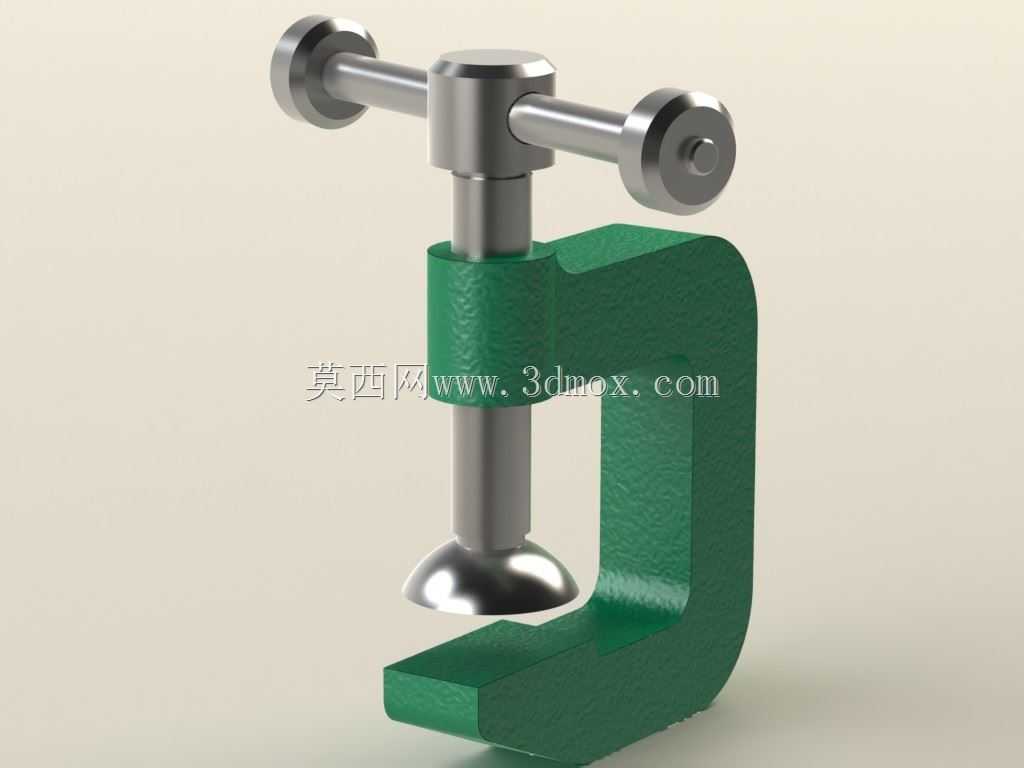

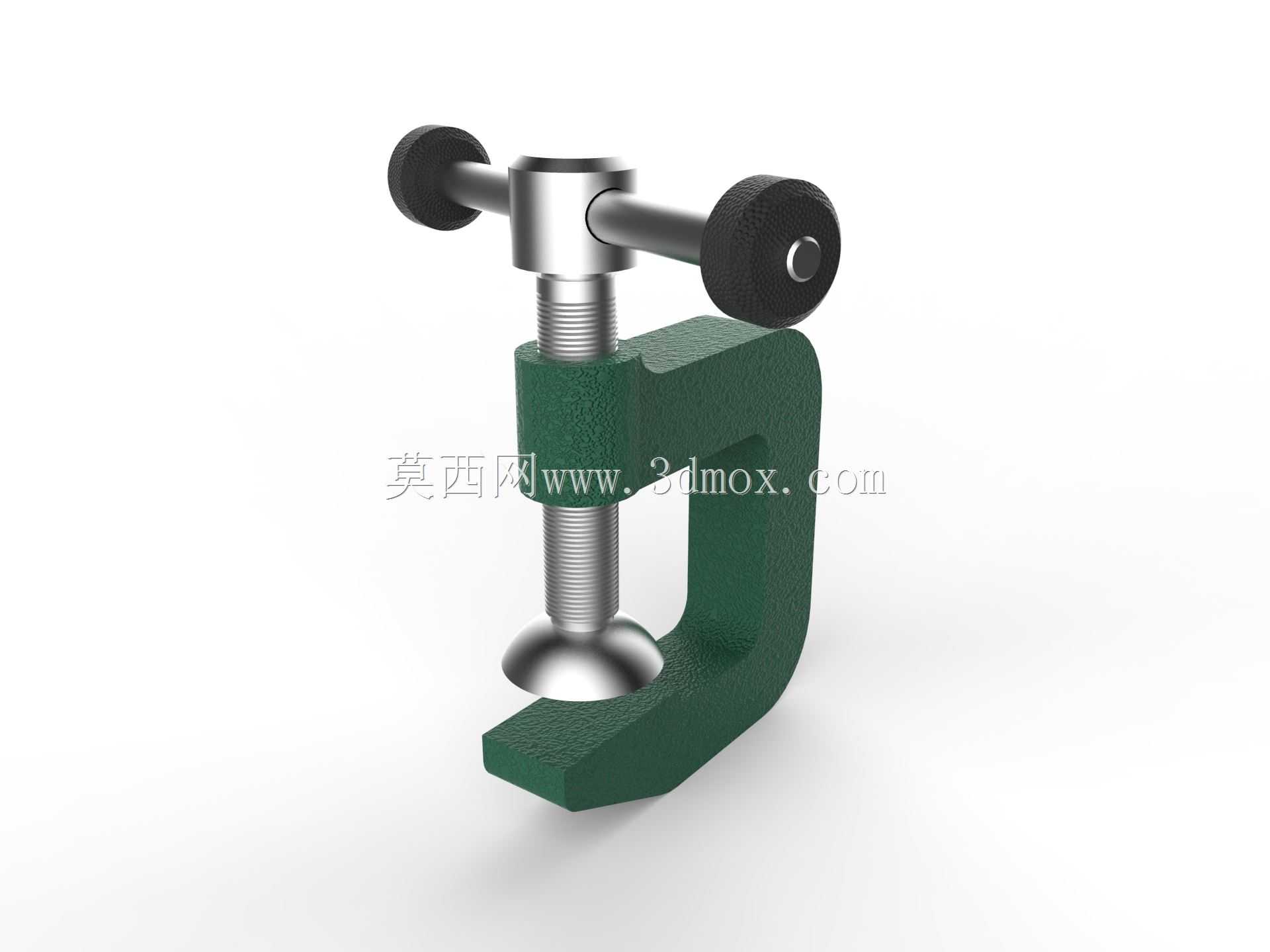

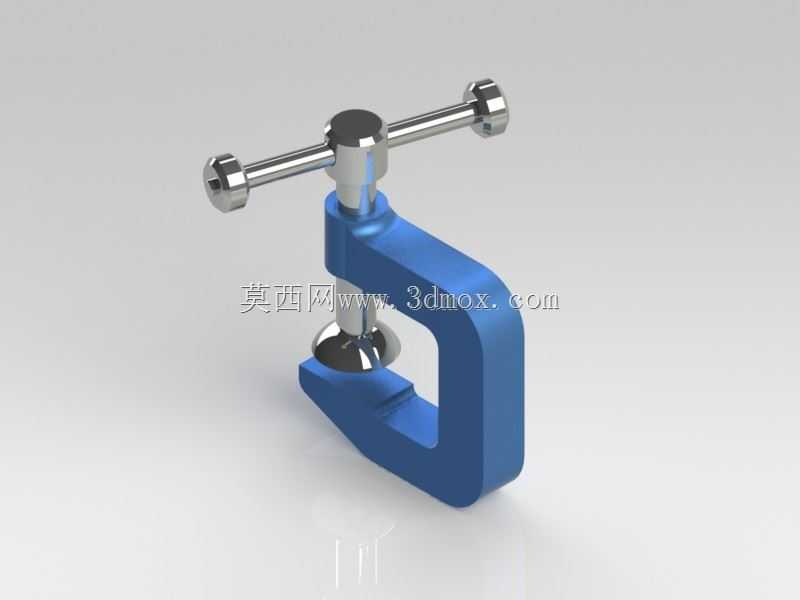

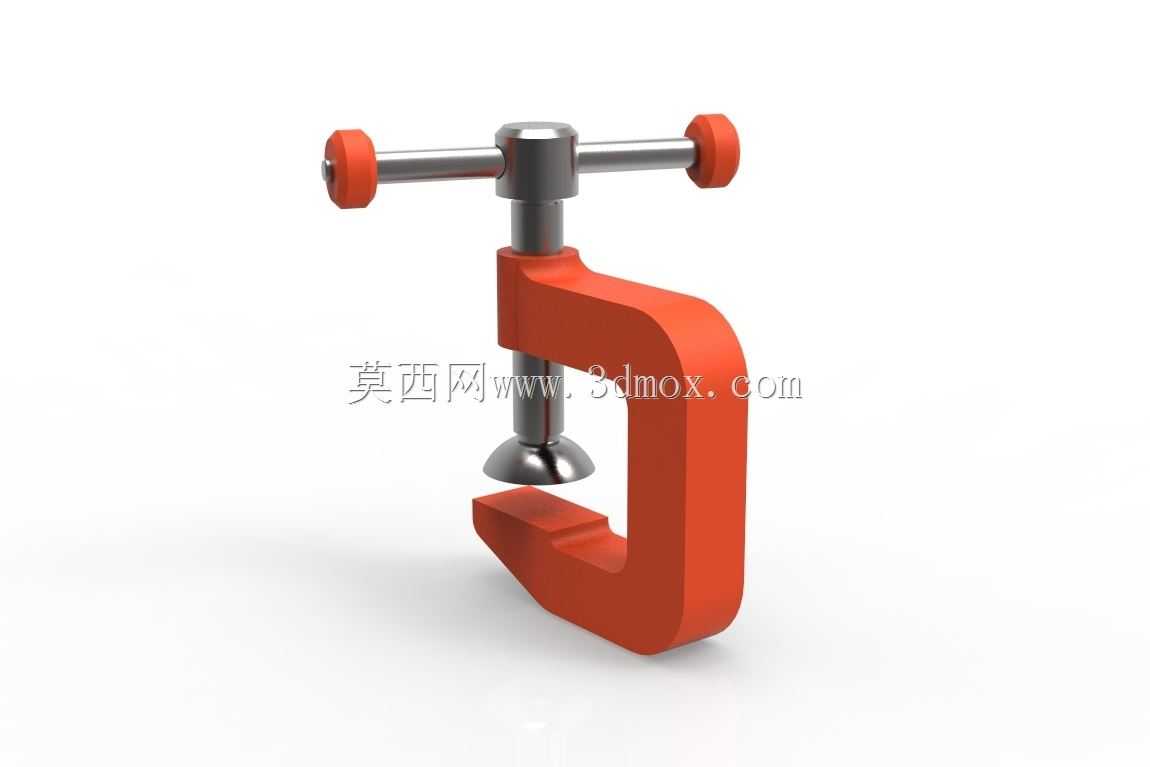

　　从结构设计逻辑来看，整个工具采用C型开口的一体式框架作为受力主体，框架部分做了等强度的截面过渡，从顶部的螺杆安装座到下支撑臂，截面厚度随受力弯矩的变化做渐变处理，避免应力集中在转角位置，实际建模时框架内侧的转角处都做了圆角过渡，防止长期受交变夹紧力后出现应力开裂。顶部的螺杆传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动旋压的操作逻辑，不会出现轻载下的自锁失效问题，螺杆顶端的T型操作杆采用贯穿式安装，两端做了滚花或者增大直径的挡边，操作时双手同时施力就能获得更大的拧紧力矩，不需要额外搭配加力杆就能满足常规场景的压紧力需求。

　　螺杆底部的压头采用活动铰接设计，压头与螺杆端部之间留有微小的转动间隙，夹紧工件时压头可以自动贴合被夹持面的角度偏差，不会因为工件表面存在微小倾斜就出现点接触压痕，也能避免螺杆在拧紧过程中跟转划伤工件表面。下支撑臂的夹持面做了平面度处理，与压头的工作面保持平行，保证夹紧时受力均匀，不会出现工件被挤翘的问题。

　　从安装边界和尺寸适配角度来说，这类夹持工具的核心参数是开口深度和最大夹持开度，模型对应的规格属于中小型手动夹钳，开口深度可以覆盖常规小型工件的夹持需求，最大夹持开度适配100mm以内厚度的工件，整体外形尺寸紧凑，重量控制在手动操作可单手握持的范围，不需要额外的安装固定座，直接手持放置到需要夹持的位置就能操作。框架外侧没有多余的突出结构，在狭窄的装配空间里也能顺利放入，不会和周边的设备、工装发生干涉。

　　在实际建模过程中，所有运动部件都做了干涉检查，螺杆在全行程升降过程中不会和框架的安装孔发生卡滞，T型操作杆旋转时也不会碰到框架的上表面，活动压头的摆动角度控制在正负5度以内，既可以适配微小的工件表面倾斜，又不会因为摆动角度过大导致压偏。框架的受力部分做了壁厚优化，在保证整体刚性、夹紧时框架变形量控制在允许范围内的前提下，尽可能减少不必要的材料冗余，兼顾手动操作的轻便性和结构强度。

　　不同于气动、液压夹紧装置需要配套动力源，这类纯机械结构的夹持工具不需要任何外接能源，在没有电源、气源的野外维修、现场装配场景下也能正常使用，而且结构简单，日常维护只需要定期在螺纹部分涂抹少量润滑脂就能保证长期顺畅使用，故障概率极低，是工装夹具领域里适用性极广的基础手动工具。在做三维建模时，需要重点关注螺纹副的配合间隙、框架转角处的应力集中位置、活动压头的铰接间隙这几个核心点，保证模型在做运动仿真时能还原真实的操作手感，不会出现运动卡滞或者间隙过大的问题，同时各个零件的拆分也符合实际加工工艺，框架采用整体锻造或者型材铣削成型，螺杆、操作杆、压头都采用独立零件加工后装配，符合实际的生产制造流程，不需要做特殊的工艺拆分就能直接对接生产环节的加工需求。
