削片机配套振动式进料料槽结构设计

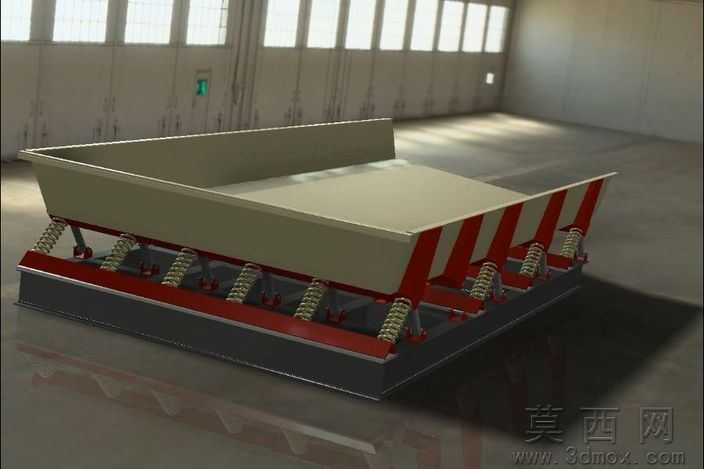

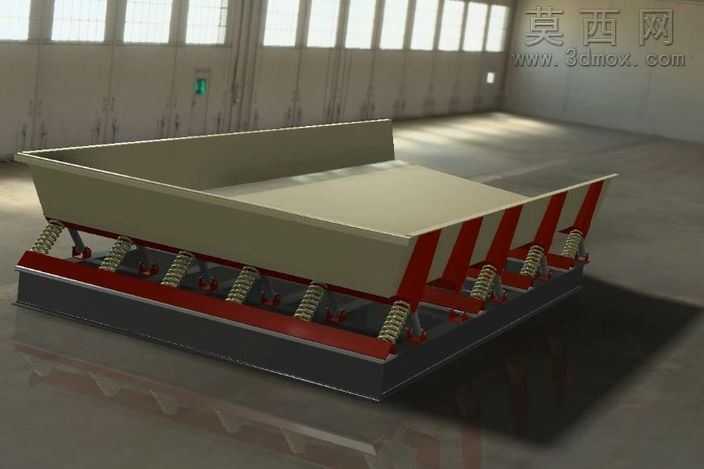

本模型为削片机配套的振动式进料料槽三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件搭建与装配约束，首先拆分出料槽主体、支撑弹簧、侧边加强肋、底部安装底座四大核心组件，对每个零件的尺寸参数进行关联绑定，确保修改料槽容积、支撑跨度时相关结构可同步更新，避免装配干涉问题。渲染阶段采用工业厂房室内HDRI环境光，模拟自然光从侧方高窗入射的光照效果，对料槽主体赋予哑光耐磨钢板材质，还原工业设备常用的低光泽金属表面质感，侧边加强肋与底座框架赋予高饱和度防锈红漆材质，支撑弹簧赋予弹簧钢特有的亮面金属质感，通过调整材质粗糙度、反射率参数，让不同部件的材质区分度清晰，同时添加柔和的地面接触阴影，提升模型整体的真实感与工业氛围感。结构设计上，料槽主体采用敞口斜底式槽型结构，槽体一端高度略低便于对接削片机进料口，槽底设置平整的物料承托面，可顺畅承载木片、枝桠等削片原料；槽体两侧均匀布置多组螺旋压缩弹簧作为减振支撑元件，弹簧上下端分别与槽体底部支座、下方安装底座定位连接，既可以为料槽提供稳定的弹性支撑，又能在振动给料过程中缓冲冲击力，避免振动直接传递至安装基础；侧边等距设置的三角形加强肋采用焊接式结构设计，可大幅提升槽体侧壁的结构强度，避免长期承载物料、受振动冲击出现侧壁变形问题；底部安装底座采用加厚钢板焊接的框架式结构，预留有设备安装固定孔位，可直接通过螺栓固定在生产现场的安装基础上，保障设备运行稳定性。设计思路围绕削片机连续进料的工况需求展开，摒弃传统固定式料槽易卡料、进料不顺畅的缺陷，通过弹性支撑结构适配振动给料的工作模式，让物料可在振动作用下匀速向削片机进料口移动，同时兼顾结构强度、安装便捷性与后期维护便利性，弹簧部件采用标准化选型设计，后期更换维护无需定制加工，槽体内壁做平滑过渡处理，无突兀的结构棱角，可减少物料输送过程中的卡滞、挂料问题，整体结构紧凑，支撑布局均匀，运行过程中受力均衡，可适配不同处理量的削片机进料需求。
