约斯特SK38G型牵引鞍座结构设计

　　在商用车半挂运输体系中，牵引鞍座是承担主挂连接、载荷传递、转向自由度释放的核心承载部件，本次建模的3英寸规格牵引连接座，主要适配干线物流重载半挂、工程运输半挂的主车牵引端安装场景，日常作业中需要同时承受垂直载荷、纵向牵引力、横向侧倾力以及复杂路况下的冲击载荷，是半挂列车行驶安全的关键结构件。

　　从实际使用场景出发，这类鞍座的核心功能是实现主车与半挂的快速可靠连接，同时允许半挂相对于主车完成水平转向、俯仰摆动两个维度的自由度动作，保证车辆在转弯、过起伏路面时主挂不会出现运动干涉。设计过程中首先要明确安装边界，底部的安装法兰采用带加强筋的锥台过渡结构，法兰面预留对应规格的螺栓安装孔，可直接匹配主流重型牵引车的车架尾部安装平面，不需要额外做转接支架设计，安装时只需保证法兰面与车架上平面的平面度公差，按扭矩要求打紧连接螺栓即可完成固定。

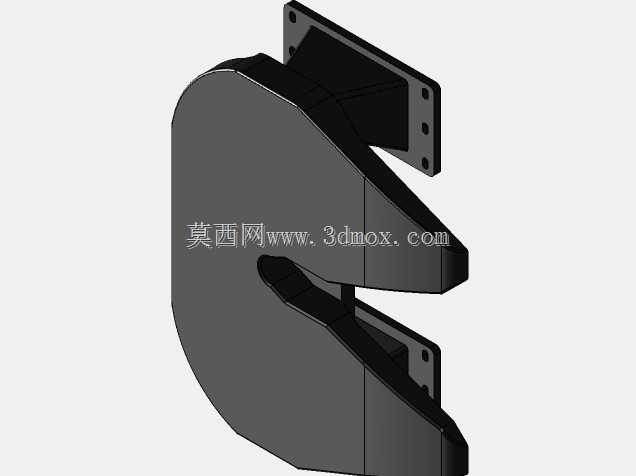

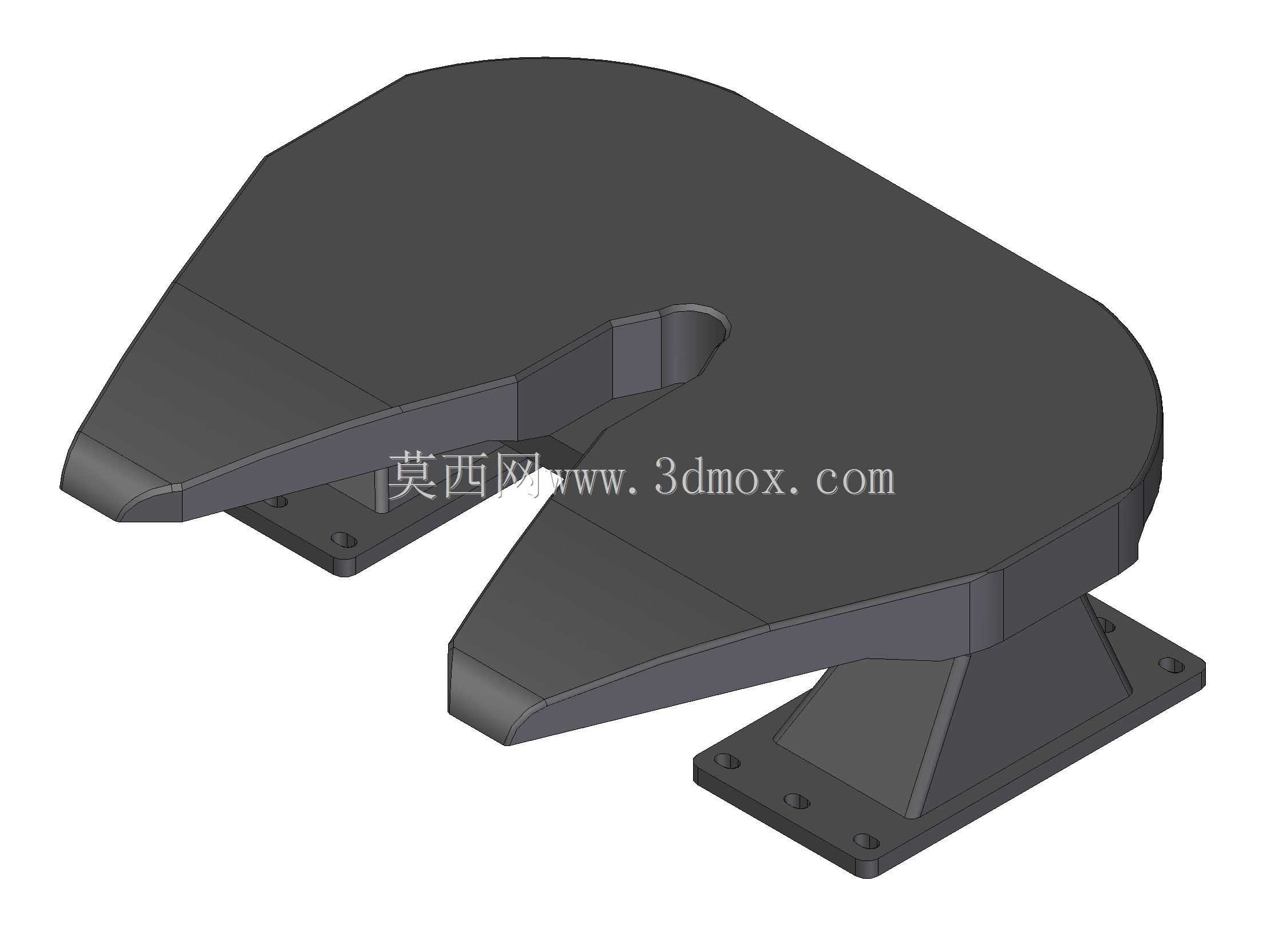

　　主体结构采用C型开口的鞍板设计，开口尺寸对应3英寸牵引销的接入规格，鞍板的弧形工作面做了大圆角过渡处理，表面平整度控制在合理公差范围内，保证半挂牵引销滑入锁止机构时的顺畅性，同时减少长期使用过程中工作面的磨损量。两侧的翼板做了加厚处理，对应半挂牵引板的接触区域，在承受垂直载荷时可以将压力均匀分散到整个鞍板平面，避免局部应力集中导致的结构变形。锁止机构集成在鞍板中部的腔体内部，采用自动锁止的结构逻辑，牵引销滑入到位后锁钩自动卡合到位，不需要人工额外操作锁止步骤，同时预留了手动解锁的操作空间，方便场站摘挂作业时快速操作。

　　设计时重点考虑了结构的强度冗余，鞍板与底部安装座之间的连接采用一体化的加强筋布局，从安装锥台一直延伸到鞍板的前后两端，在承受纵向冲击载荷时，加强筋可以将冲击力顺畅传递到车架安装面，避免鞍板根部出现应力断裂的风险。C型开口的边缘做了向上的翻边处理，一方面可以引导牵引销顺利滑入锁止位置，另一方面在车辆侧倾时可以阻挡牵引销从开口处脱出，提升极端工况下的连接可靠性。整个鞍座的外形轮廓做了圆滑过渡处理，没有尖锐的外凸棱角，避免日常检修、摘挂作业时磕碰伤人，同时也减少了车辆行驶过程中的风阻影响。

　　从安装适配性来看，该结构的安装孔位、工作面高度、开口尺寸均符合行业通用的安装规范，可以直接替换同规格的在用牵引鞍座，不需要对主车车架做任何改装。日常维护时，只需定期在鞍板工作面涂抹润滑脂，检查锁止机构的磨损量即可，结构本身没有易损的复杂零件，长期重载使用下的可靠性表现优异。建模过程中对所有的铸造圆角、安装孔倒角、加强筋厚度都做了1:1的还原，结构壁厚根据不同区域的受力情况做了差异化设计，承载区域壁厚更大，非承载区域适当减薄来控制整体自重，兼顾强度与轻量化的需求。

　　在实际道路运行场景中，这类鞍座需要应对急加速、急制动、颠簸路面冲击、转弯侧倾等多种复杂受力工况，设计时对锁止机构的间隙做了合理控制，既保证牵引销可以顺畅转动，又不会因为间隙过大导致行驶过程中主挂出现撞击异响。鞍板的工作面做了微弧度设计，与半挂牵引板的接触面积可以达到90%以上，减少局部接触应力，延长牵引板和鞍座本身的使用寿命。底部的安装锥台采用变截面设计，越靠近法兰面的位置壁厚越厚，保证载荷传递路径上的结构强度，避免长期交变载荷作用下出现疲劳裂纹。
